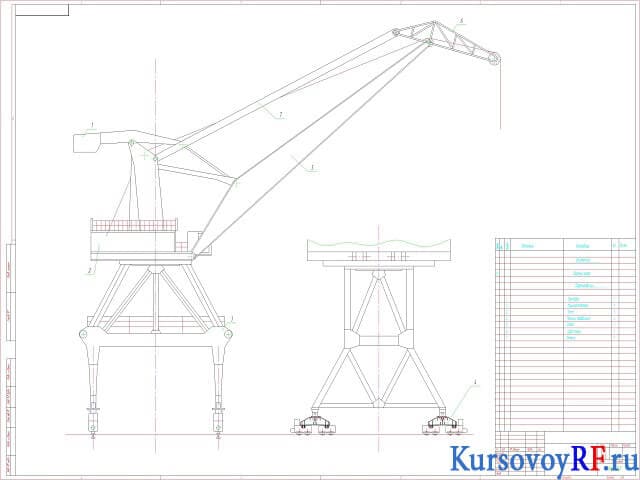

Курсовое проектирование конструкции и расчета портального крана

Пояснительная записка (в программе Word) 17 с., 0 табл., 3 рис., 5 источников, 0 приложений
Чертежи (в программе Автокад) 2 листа плакатов и чертежей
ВУЗ Московская Государственная Академия Водного Транспорта

Описание

Проект по дисциплине «ПТМ»

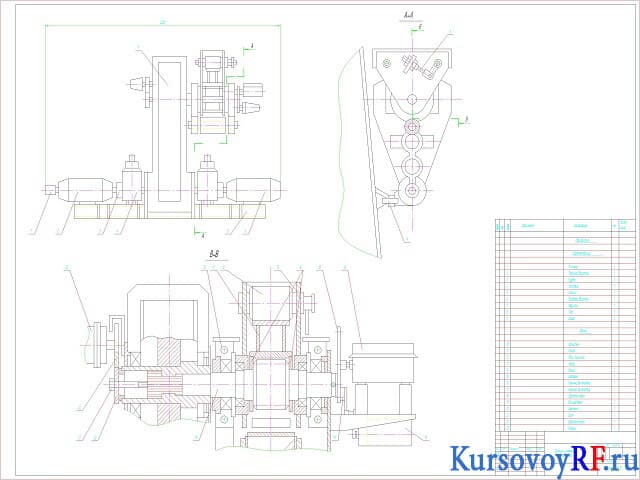

В курсовом проекте выполнен расчет и вычисления поворота портального крана. Совершен выбор двигателя кранового серии 4А закрытый, защищенный и обдуваемый, два колодочных двухштоковых тормоза с гидравлическим электротолкателем. Определен момент трения сил в опорно-поворотном устройстве от веса поворотной части крана с грузом, канатами и подвеской. Выполнен расчет и вычисления механизма подъема крана. Для расчета выбран канат типа ТЛК-0 конструкции по ГОСТ 3079-80 диаметром 62мм маркировки группы 1764 МПА, втулочно-пальцевая муфта по ГОСТ 21424-75 передающая номинальный момент, крутящий 210 кН, колодочный тормоз двухштоковый тормоз с гидравлическим электротолкателем ТКТГМ-450В8. Выполнен расчет и вычисления механизма передвижения портального крана.
