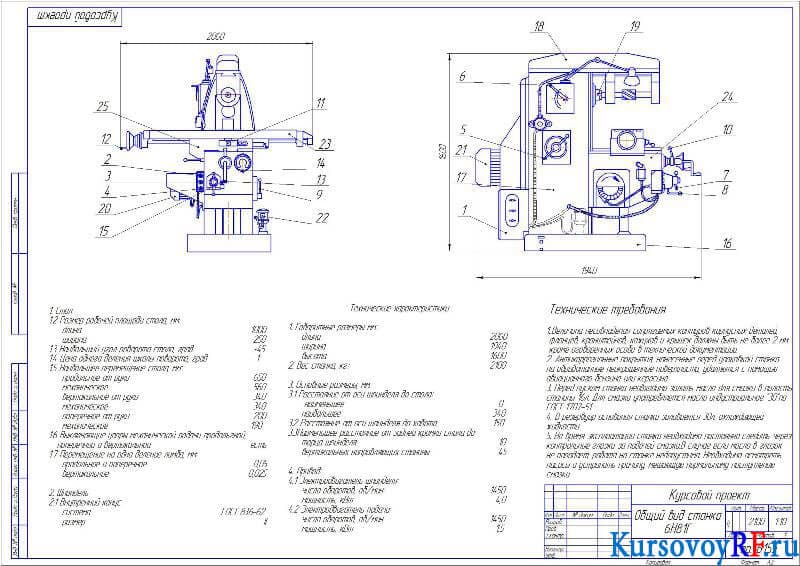

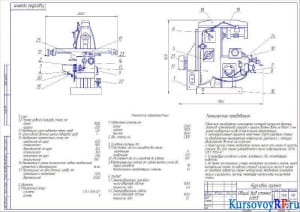

Курсовой расчет горизонтально-фрезерного станка модели 6Н81Г

Описание

 Проект по дисциплине «Металлорежущие станки»

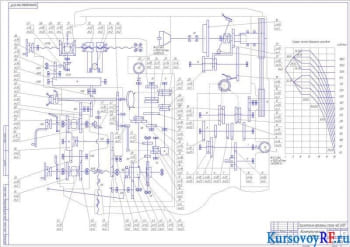

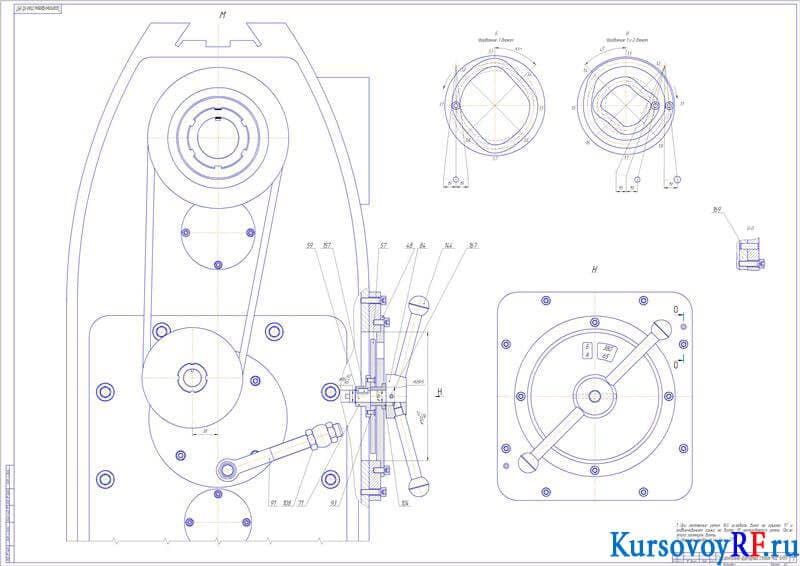

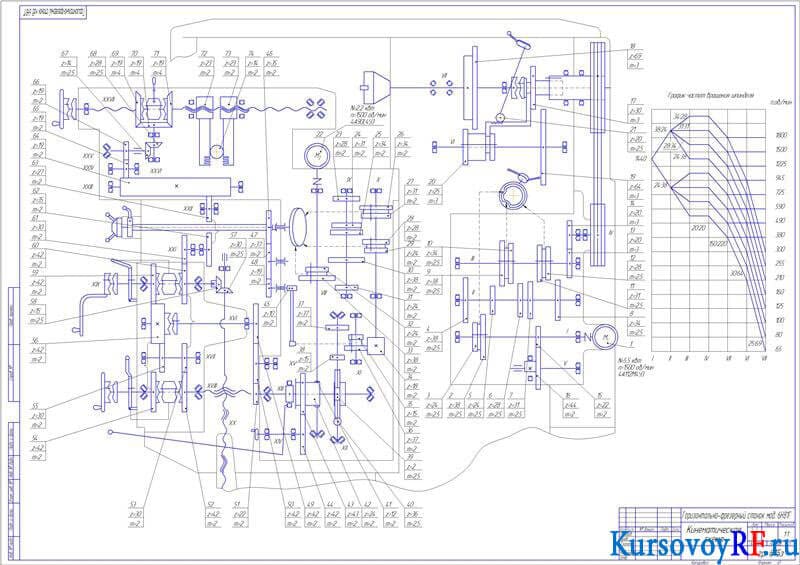

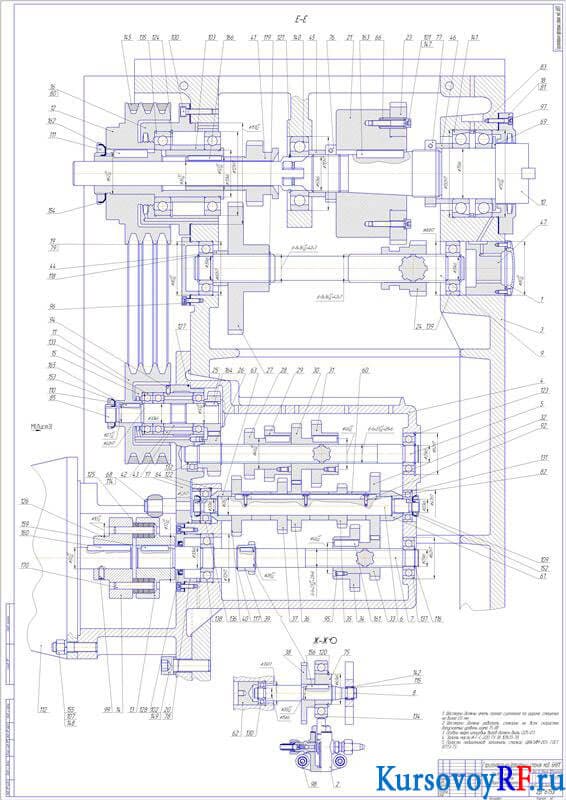

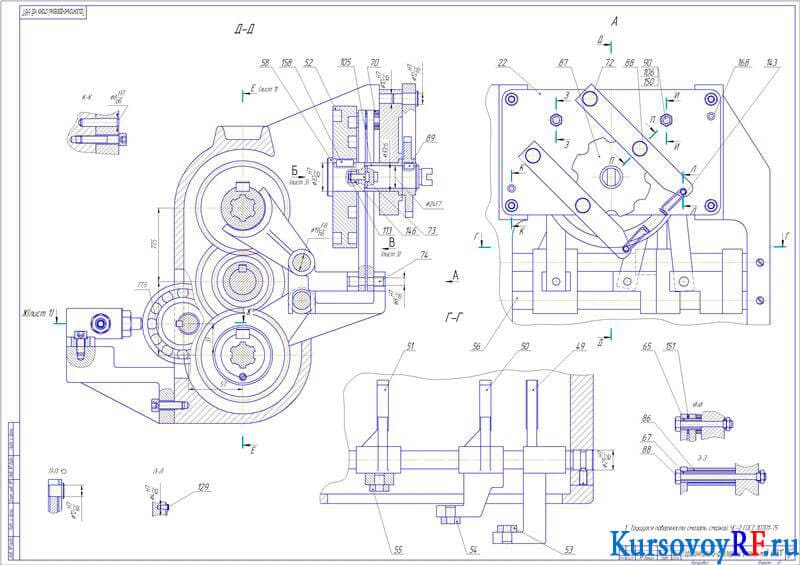

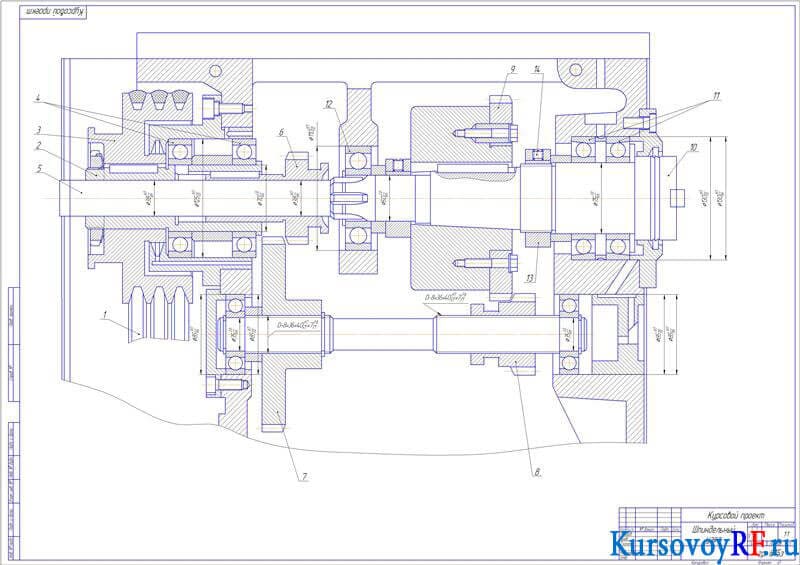

В представленной курсовой работе была дана характеристика станка модели 6Н81Г. Рассчитаны режимы резания, определены скорость, сила и мощность резания, частота вращения шпинделя. Составлена таблица с результатами расчета. Выполнен кинематический расчет коробки скоростей, составлена структурная сетка. Построен график частот вращения шпинделя. Осуществлен выбор электродвигателя. Рассмотрен основной принцип действия электрической принципиальной схемы. Рассчитаны зубчатая и клиноременная передача. Найдены крутящие момент на валу ведущего шкива, подобран профиль сечения ремня и его геометрии. Разработана схема клиноременной передачи. Определены диаметры валов, спроектирован кулачок. Выполнен расчет второго вала коробки скоростей. Дополнительные материалы: 6 дубликатов чертежей в Автокаде, Паспорт на станок 54 рисунка в jpg.
