Пояснительная записка (в программе Word) 23 с., 5 рис., 6 источников
Чертежи (в программе Компас) 9 листов плакатов и чертежей, спецификации 6 листов
ВУЗ МГТУ
Описание
Проект по дисциплине «ПТМ»

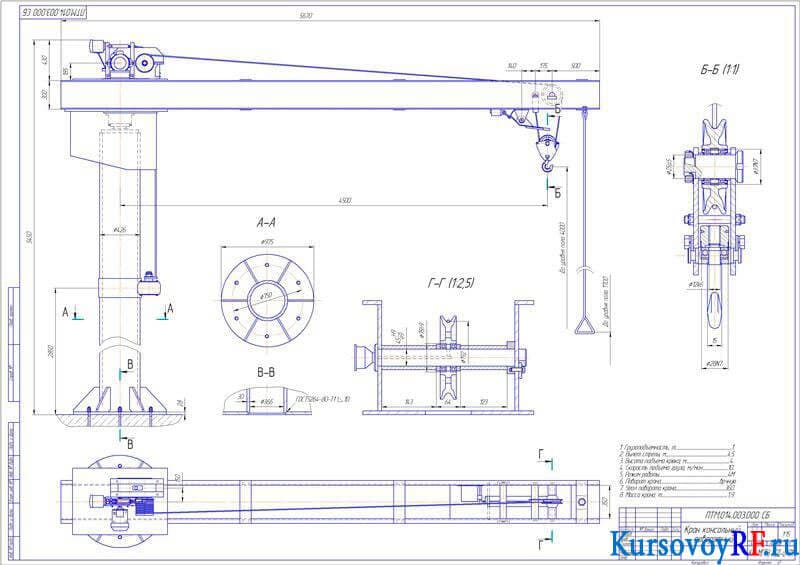

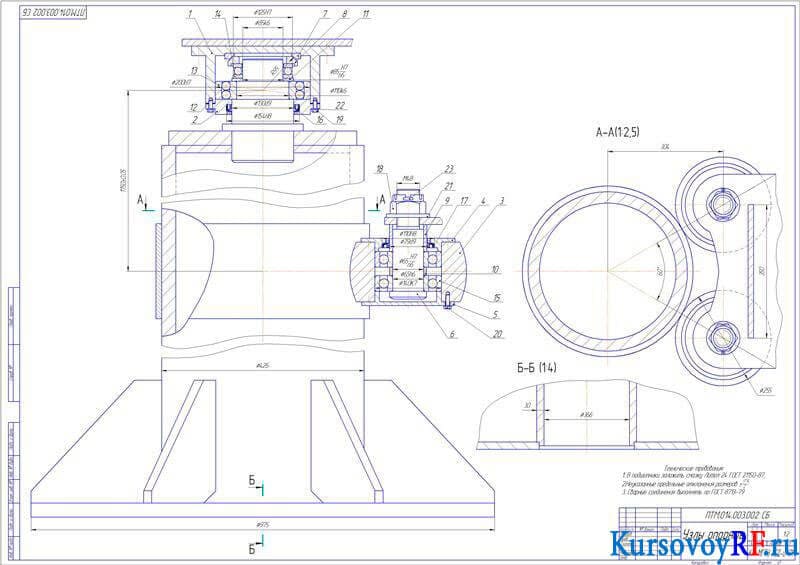

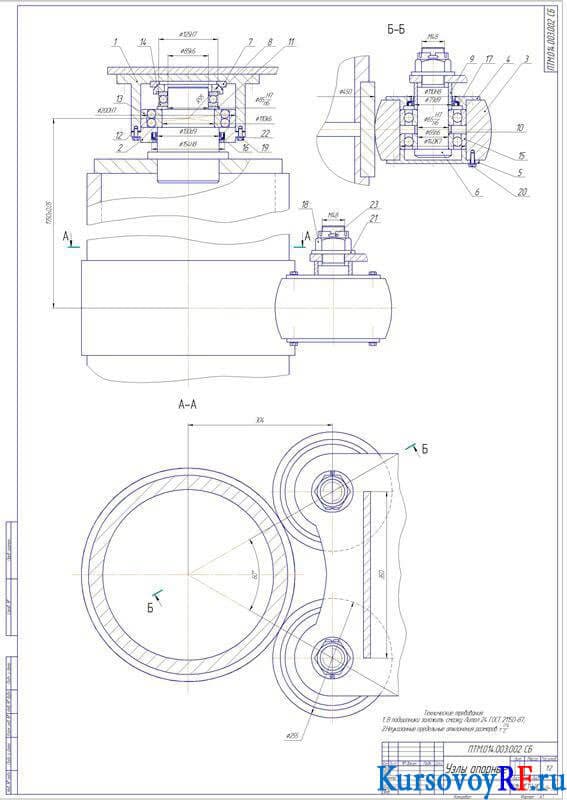

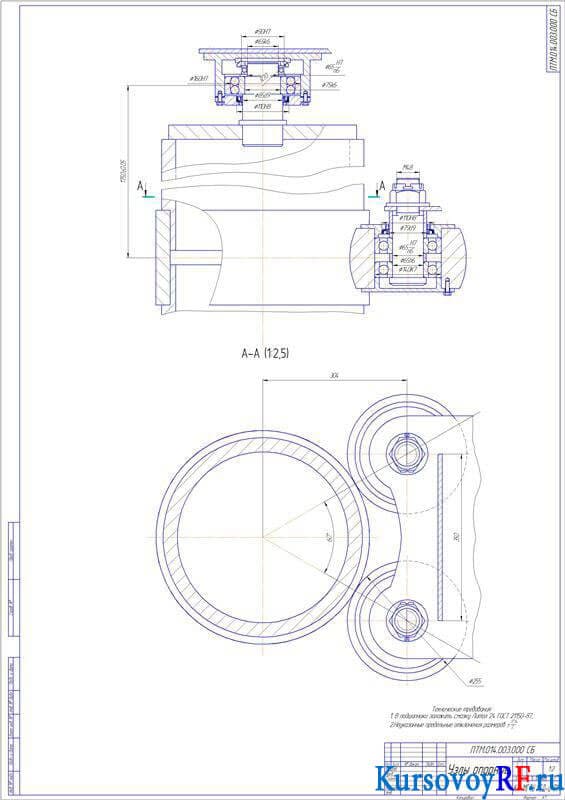

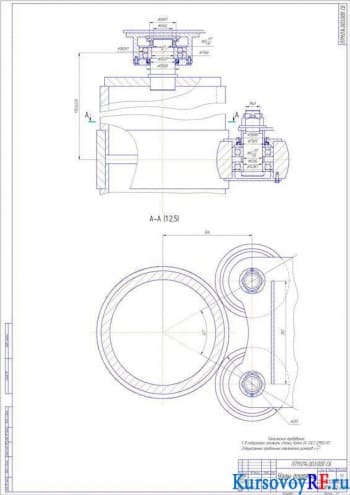

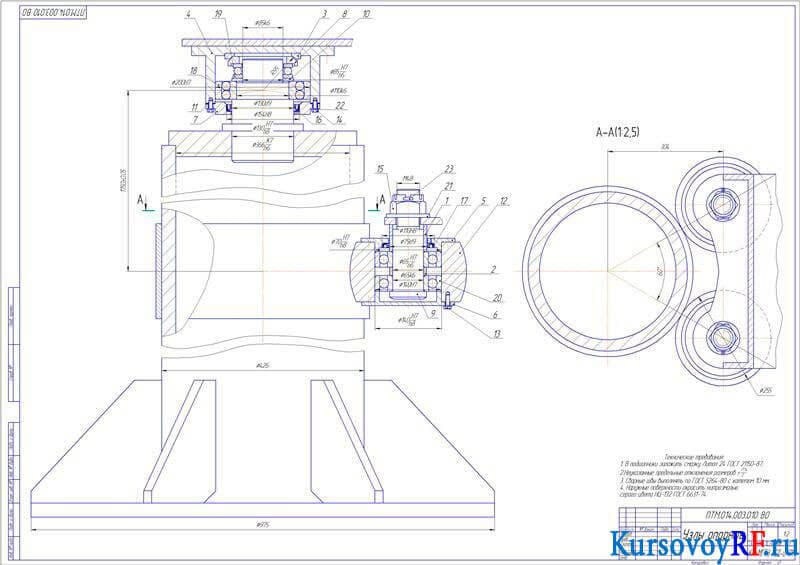

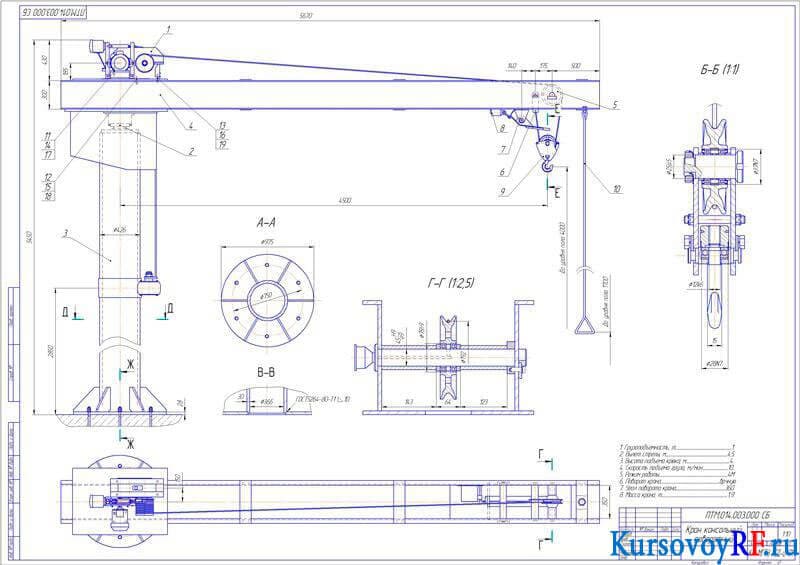

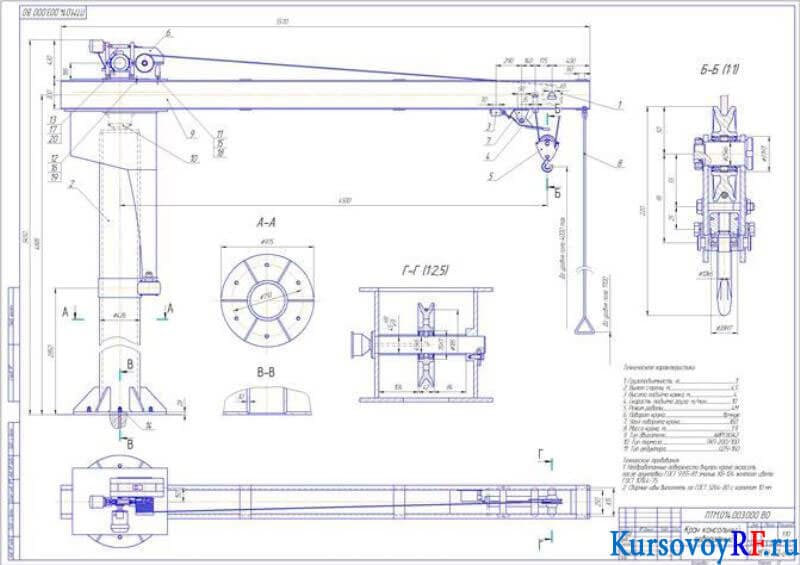

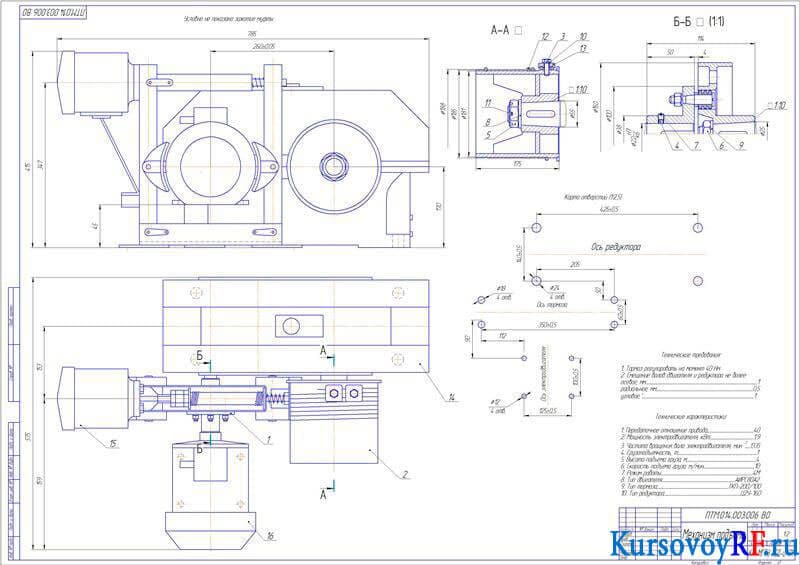

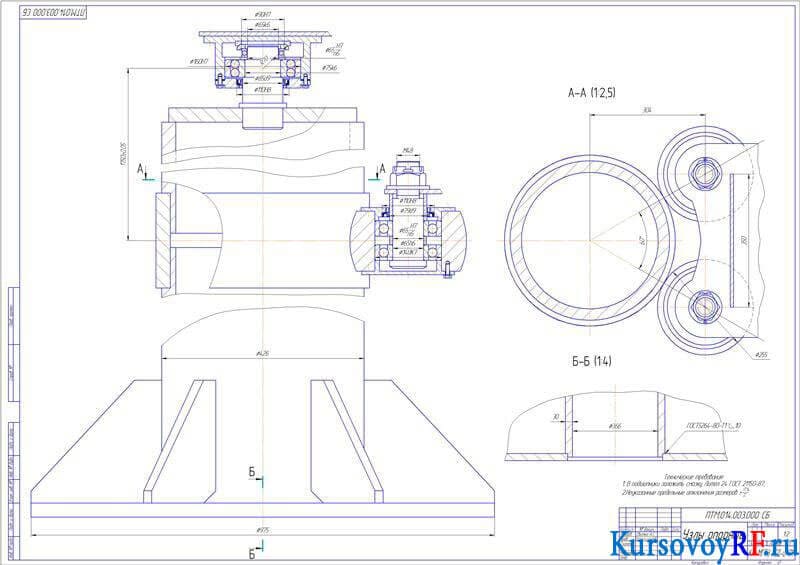

В представленной курсовой работе был рассмотрен консольный поворотный кран на колонне. Осуществлен выбор электродвигателя, каната, барабана, привода, блока и колодочного тормоза. На основании исходных данных были определены основные размеры, найдена координата центра тяжести сечения. Проведена проверка статического прогиба, времени затухания и прочности. Выполнен расчет веса, рассмотрены опорно-поворотные узлы, определена нагрузка на опорные узлы. Выбран двухрядный самоустанавливающийся шариковый подшипник. В графической части работы были представлены чертежи опорных узлов, консольного поворотного крана и механизма подъема. Дополнительные материалы: дубликат пояснительной записки в Word 22 стр.
