Разработка проекта привода грузоподъемного устройства

Пояснительная записка (в программе Word) 67 с., 5 табл., 14 рис., 8 источников, 1 приложение
Чертежи (в программе Компас) 6 листов плакатов и чертежей, спецификации 4 листа
ВУЗ УФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Описание

Проект по дисциплине «Детали машин и основы конструирования»

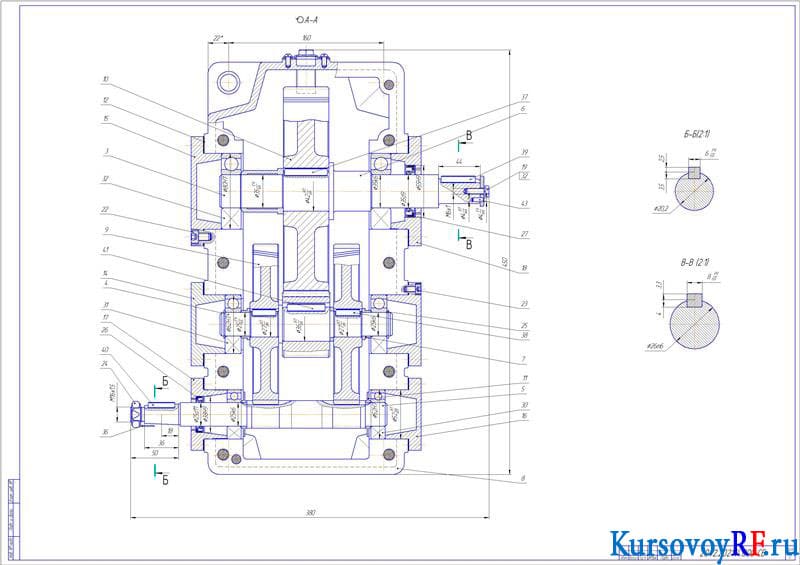

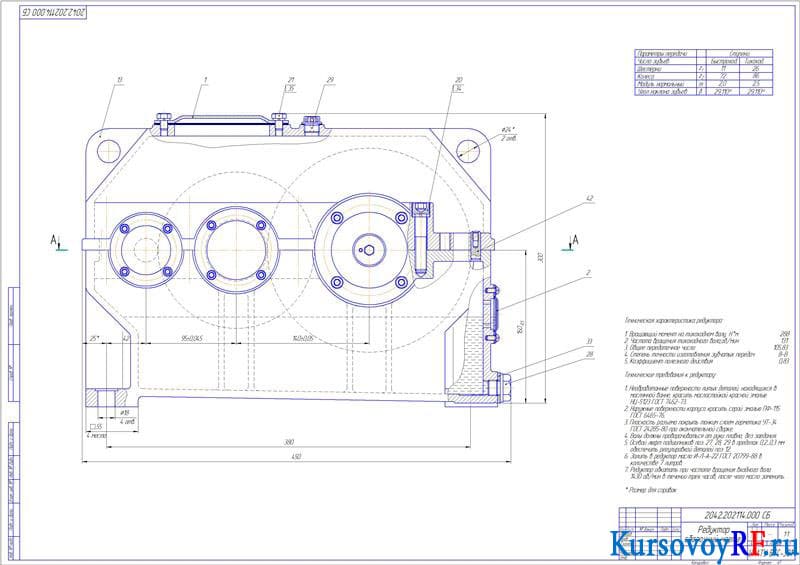

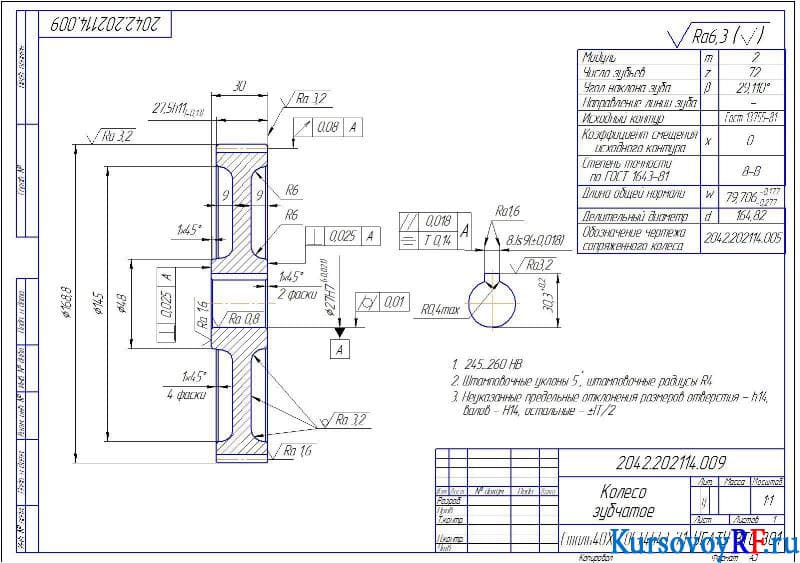

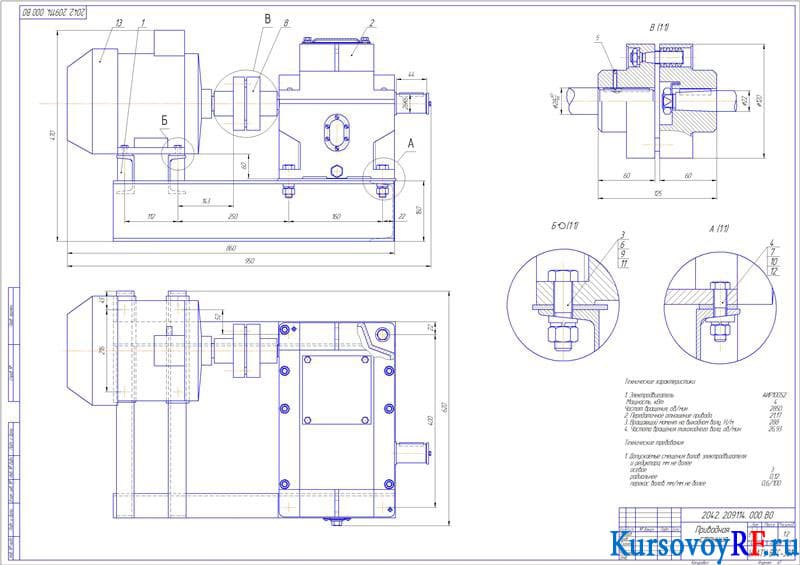

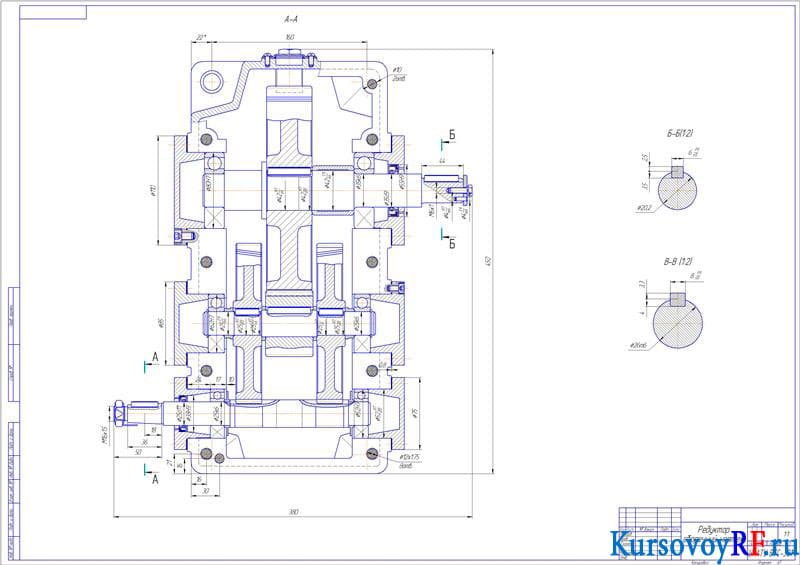

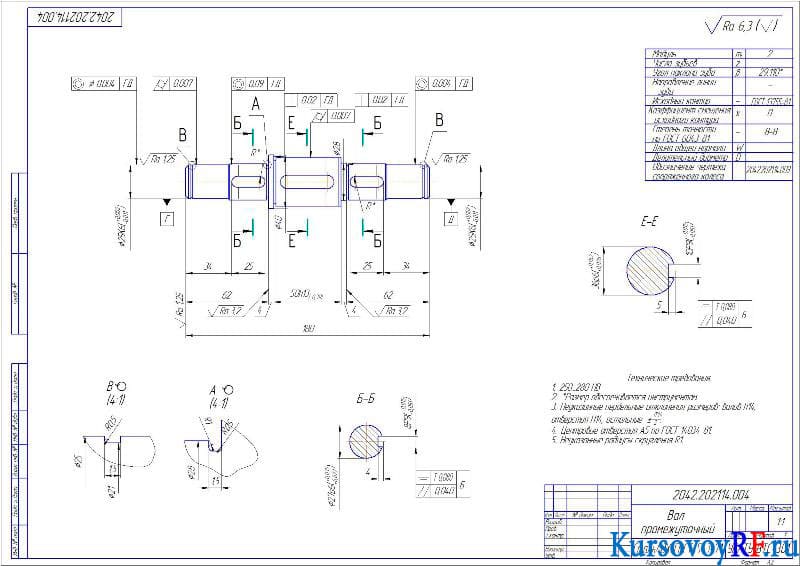

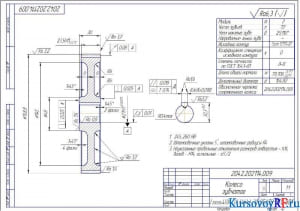

В представленной курсовой работе был спроектирован привод лебедки, рассчитаны диаметр грузового каната и барабана. Подобран электродвигатель, определены момент на барабане лебедки и на зубчатом колесе тихоходной передачи. Найдены допустимые контактные напряжение и коэффициенты относительной ширины колес. Осуществлен подбор варианта компоновки редуктора и статистический расчет редуктора. Разработан эскизный проект редуктора, определены диаметры валов и расстояния между деталями передач. Выполнены геометрические расчеты зубчатых колес, сконструированы корпусные детали и крышки, рассчитаны отклонения размеров и допуски формы зубчатого колеса быстроходной ступени и вала. Дополнительные материалы: дубликат пояснительной записки в Word 32 стр.
