Разработка рыхлителя навесного типа для трактора Т-170

Состав чертежей

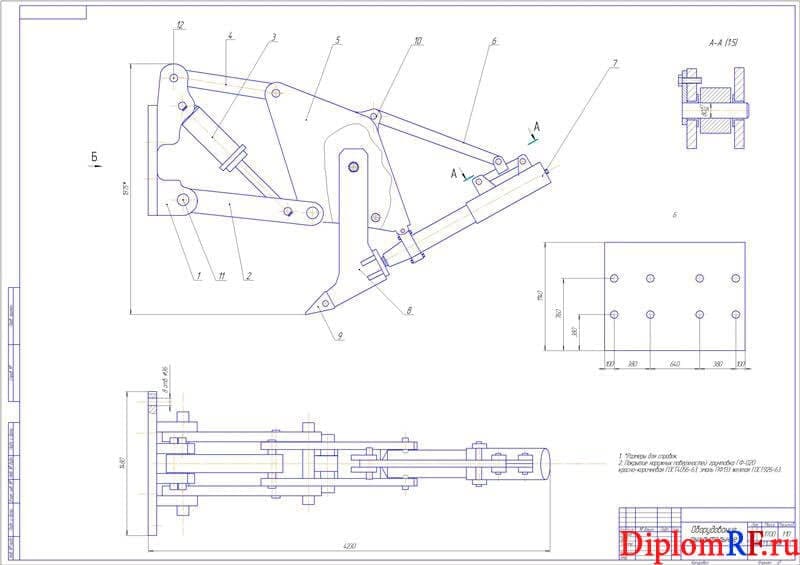

1. Сборочный чертеж рыхлителя А1

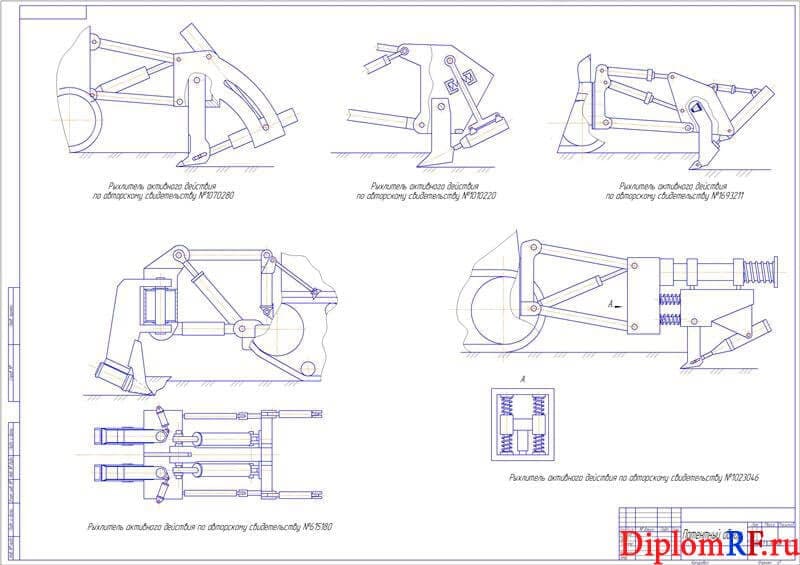

2. Плакат патентного обзора А1

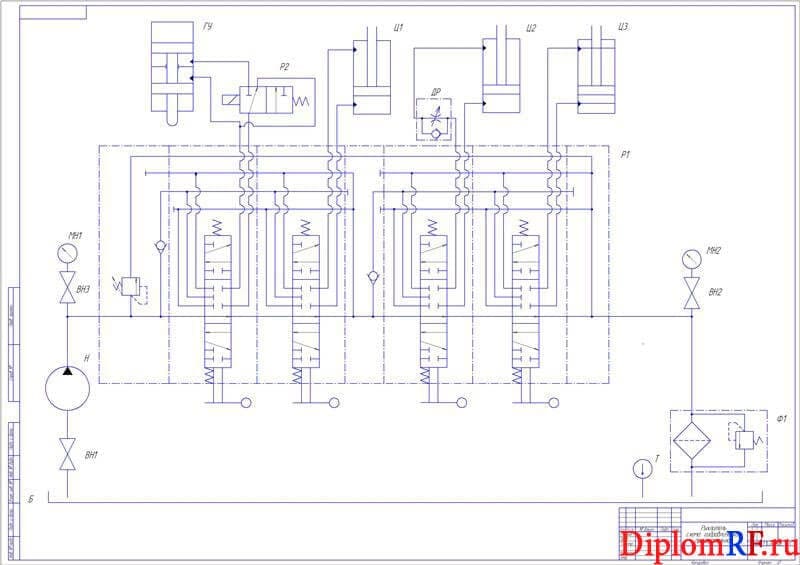

3. Принципиальная гидравлическая схема рыхлителя А1

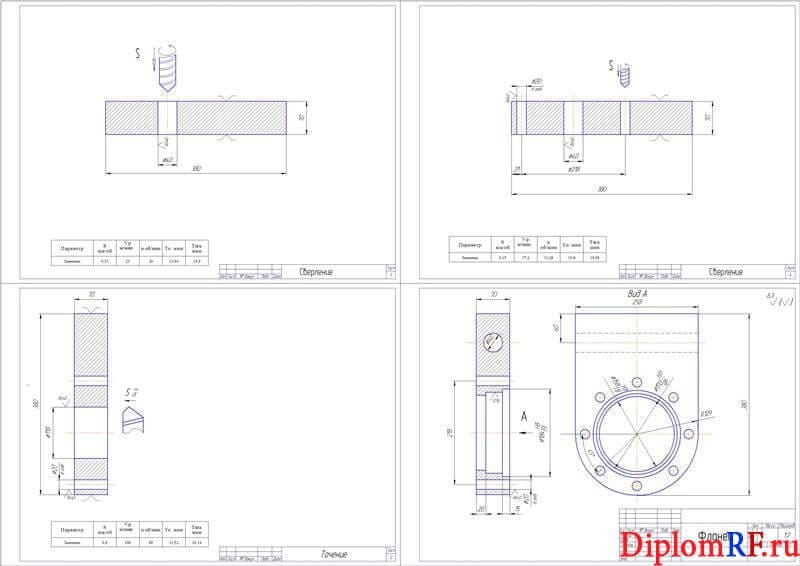

4. Чертеж технологии изготовления фланца А1

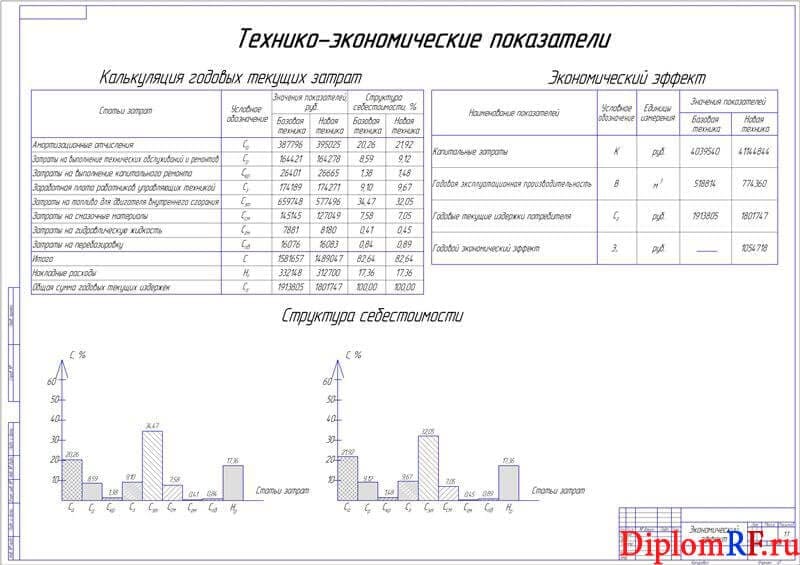

5. Плакат с показателями экономической эффективности А1

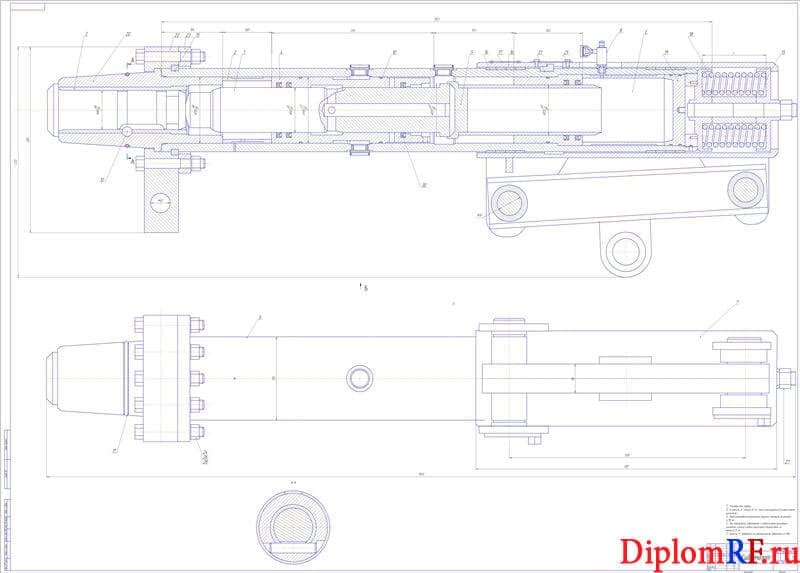

6. Чертеж сборочный гидромолота А1

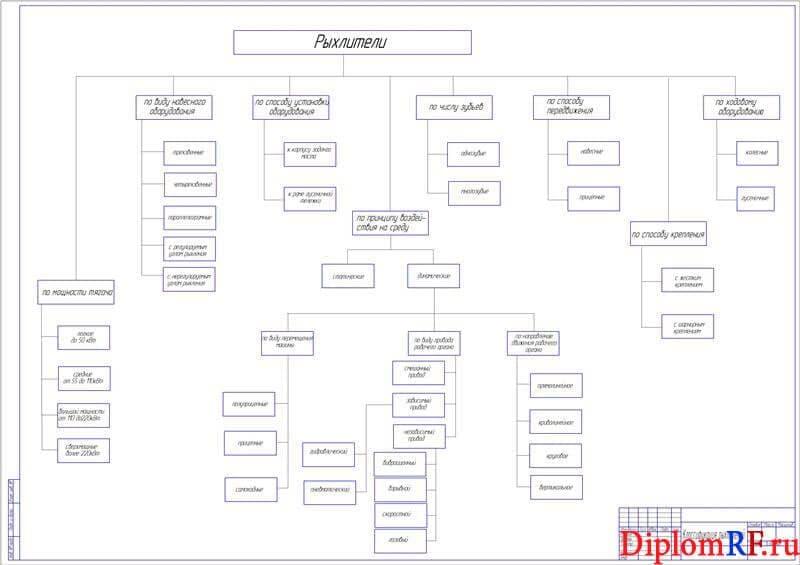

7. Обзор классификации рыхлителей А1

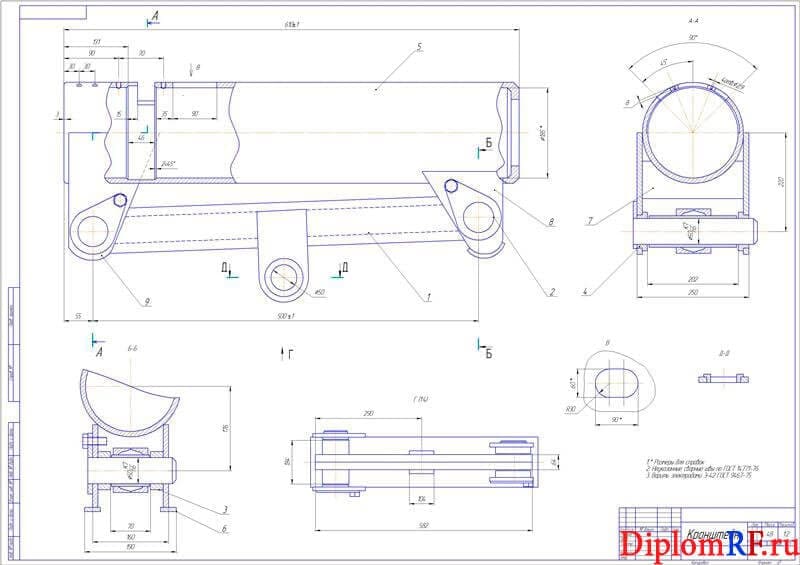

8. Чертеж кронштейна А1

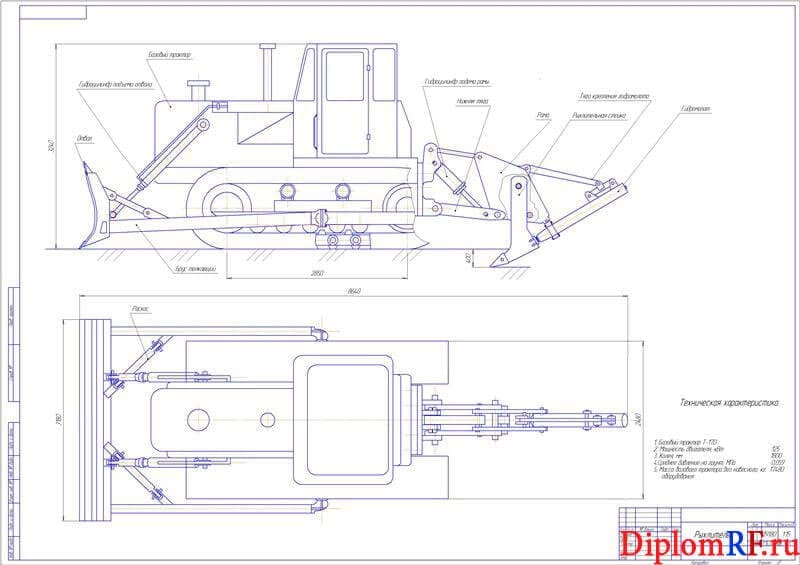

9. Рыхлительное оборудование в сборе А1

Описание

В дипломной работе разработан рыхлитель навесной.
В первом разделе пояснительной записки приведено обоснование темы проекта. Описано назначение и область применения изделия проектируемого. Приведена схема буровой машины на базе трактора. Рассмотрены способы и средства разработки грунта мёрзлого. Представлена оценка литературы патентной.
В разделе конструкторском описана и обоснована конструкция выбранная. Рассмотрена выбранная схема навесного рыхлительного агрегата. Осуществлен подбор и расчёт основных параметров рыхлителя. Приведена расчетная схема рыхлителя. Выполнен статический тяговый расчёт и представлена схема расположения сил действующих на рыхлитель. Произведен динамический тяговый расчёт.

В разделе технологическом произведены следующие расчеты: сверление отверстия диаметром 40мм, сверление восьми отверстий Ø20 мм, черновое точение поверхности 1, черновое точение поверхности 2, черновое точение поверхности 3, сверление отверстия диаметром 40мм, чистовое точение поверхности 2, чистовое точение поверхности 3, отрезка на заданную длину и себестоимости ремонта.
В четвертом разделе выполнен расчёт эффективности экономической рыхлителя активного действия. Осуществлен подбор базового варианта. Выявлены особенности конструктивно-эксплуатационные новой техники. Определены: годовая производительность эксплуатационная, годовые текущие издержки потребителя и эффективность экономическая.

В разделе безопасность жизнедеятельности проанализированы факторы опасные и вредные, а именно: шум, вибрация, вредные вещества, микроклимат места рабочего, освещенность места рабочего и оборудования. Рассмотрена экологическая безопасность. Выполнен расчёт упругого элемента к оси рыхлительной стойки.
В экономическом разделе произведен расчет экономической эффективности от использования модернизированного экскаватора, а также определена годовая эксплуатационная производительность.

При расчете годовых текущих издержек потребителя были просчитаны: отчисления амортизационные на реновацию; затраты на выполнение текущих, неплановых ремонтов и технических обслуживаний; затраты на выполнение ремонтов капитальных; заработная плата машиниста, управляющего техникой; затраты на топливо для двигателя внутреннего сгорания; затраты на материалы смазочные; затраты на жидкость гидравлическую; затраты на перебазировки при перевозке техники на большегрузном прицепе-тяжеловозе.
В графической части данного дипломного проекта представлены следующие чертежи: рыхлителя, обзора патентного, схемы гидравлической принципиальной рыхлителя, технологии изготовления фланца, экономической эффективности, гидромолота, классификации рыхлителей, кронштейна, оборудования рыхлительного.
