Разработка опорных составляющих ходового механизма гусеничного трактора

Код: 01.01.02.10.03

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Механизм, Трактор, Гусеничный

Пояснительная записка (в программе Word) 93 с., 16 рис., 13 табл., 16 источников
Чертежи (в программе Компас) 11 листов плакатов и чертежей
Спецификация 8 листов

Содержание

Аннотация
Введение
1.Обоснование темы проекта
2.Патентный поиск по теме проекта
3. Выбор, расчет и оптимизация параметров гусеничного движителя
3.1 Основные параметры гусеничного движителя
4. Выбор, расчет и оптимизация параметров опорных катков и поддерживающих роликов
4.1 Выбор подшипников качения опорных катков
5. Расчет и оптимизация параметров системы натяжения гусеницы
5.1 Расчёт и оптимизация параметров гусеничного движителя
5.2 Расчет и оптимизация параметров системы натяжения гусеницы
6. Расчет эпюр давления гусеничного движителя
6.1 Расчет эпюры давления при трогании с места с навесным орудием в рабочем положении
6.2 Распределение давления под гусеницей при равномерном движении с навесным орудием в рабочем положении
6.3 Распределение давления под гусеницей при равномерном движении с навесным орудием в транспортном положении
6.4 Распределение давления под гусеницей при равномерном движении с передним расположением навесного оборудования
6.5 Оценка продольной устойчивости трактора
7.Расчеты на прочность основных элементов роликов
7.1 Расчет элементов опорного катка с внутренней амортизацией
7.2 Расчет пружины торцевого уплотнения
8. Расчеты на прочность основных элементов системы
натяжения гусениц
8.1 Расчет винта натяжного устройства
8.2 Проверка прочности оси направляющего колеса
8.3 Выбор подшипников
8.4 Конструктивные размеры направляющего колеса
8.5 Расчет пружин для направляющего колеса
8.6 Проверка прочности спиц направляющего колеса
9.Расчет размерной цепи
10.Оценка надежности спроектированной конструкции
10.1 Расчет надежности подшипников качения направляющего колеса и опорных катков
11.Технологический раздел
11.1 Анализ исходных данных для проектирования технологического про-цесса сборки тележки гусеничного движителя и опорного катка
11.2 Анализ соответствия технических условий и норм точности основных сопряжений служебному назначению сборочной единицы
11.3 Анализ технологичности конструкции тележки гусеничного движителя и опорных катков
11.4 Расчет темпа выпуска и определение типа производства
11.5 Разработка последовательности сборки и составление технологиче-ской схемы сборки
11.6 Разработка операций сборки и испытания сборочной единицы
11.7 Нормирование сборочных работ и определение общей трудоемкости сборки
11.8 Обоснование организационной формы сборки
11.9 Проектирование специального приспособления для сборки опорных катков
11.10 Выводы и заключение по технологической части проекта
11.11Технико-экономические показатели разработанного процесса сборки
12.Экономическое обоснование проекта
12.1 Экономическая постановка цели проекта. Выбор базы для сравнения, ожидаемый результат
12.2 Расчёт затрат на изготовление изменяемых узлов и деталей гусеничного движителя
12.3 Расчеты по комплексу маркетинга
12.4 Расчёт годовой производительности трактора
12.5 Расчет затрат по эксплуатации и себестоимости единицы работы
12.6 Оценка экономической эффективности разработки
13. Охрана труда и техника безопасности
13.1 Анализ условий труда при ежедневном техническом обслуживании гусеничного трактора. Определение опасных и вредных факторов, оценка средств защиты
13.2 Разработка требований безопасности при техническом обслуживании ходовой части с учетом существующих норм
14.Экологическая оценка проекта
Выводы и рекомендации по проекту
Библиографический список

Состав чертежей

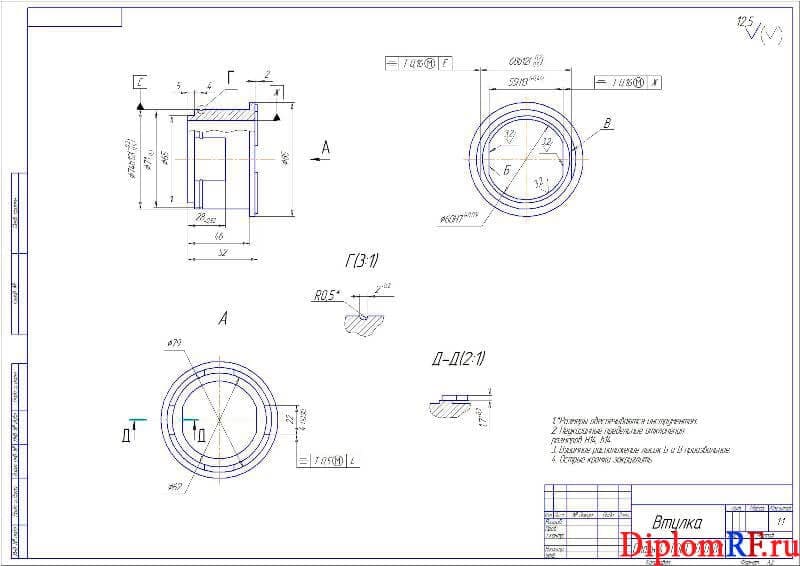

Рабочий чертеж втулки А2

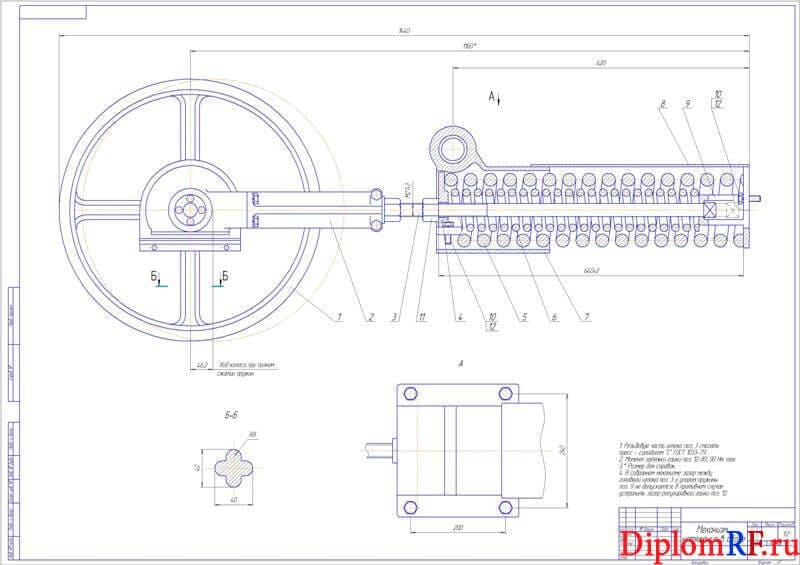

Чертёж сборочный механизма натяжения А1

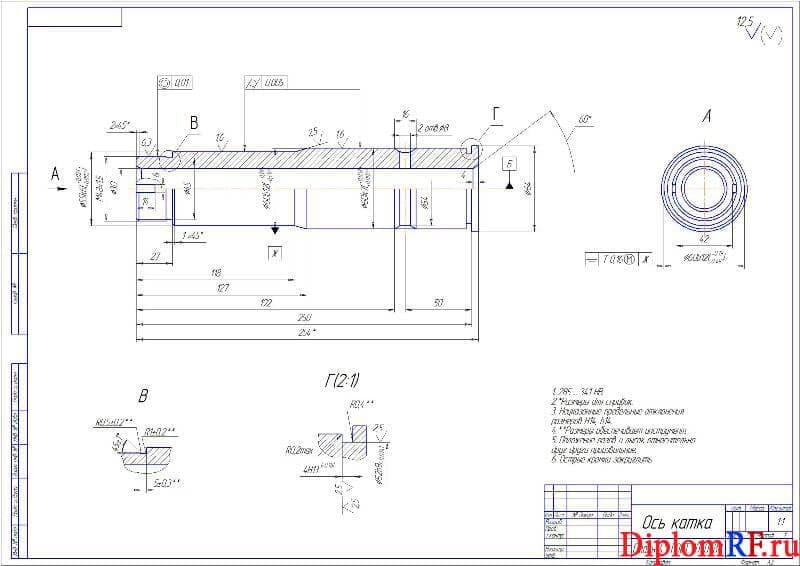

Ось катка - деталировка А2

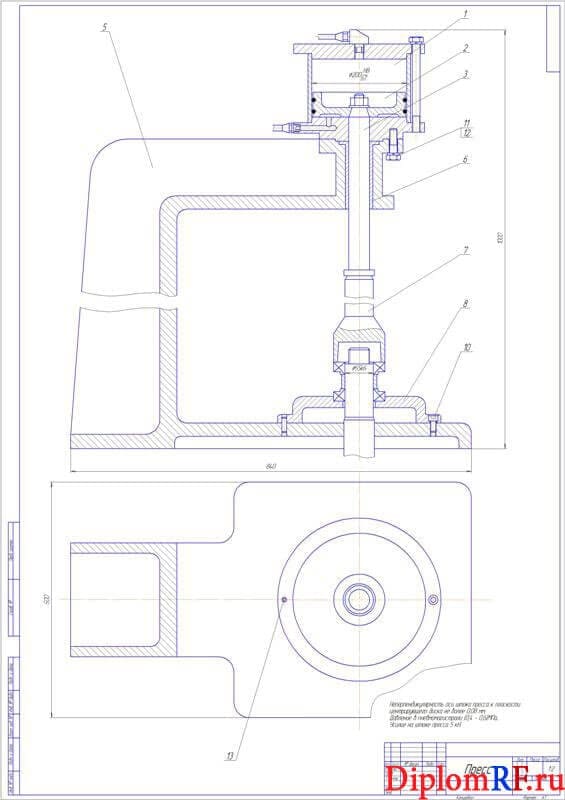

Чертёж сборочный пресса А1

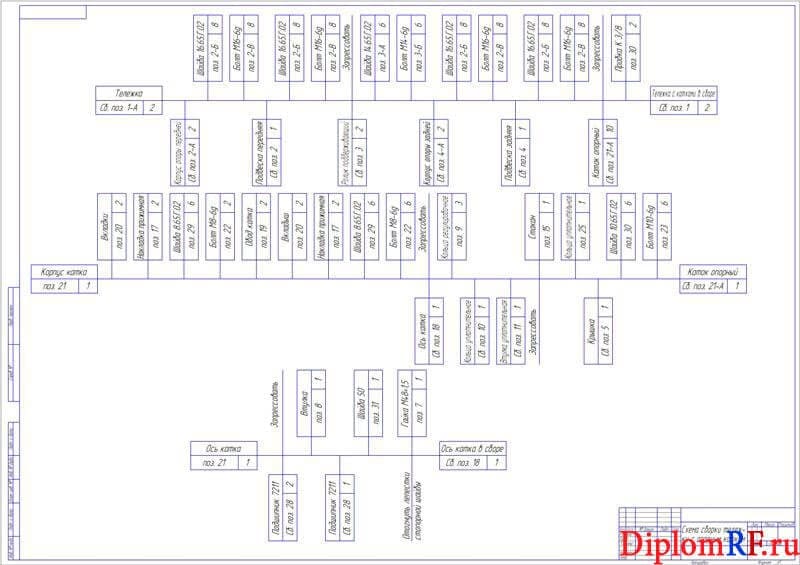

Схема сборки тележки с опорным катком А1

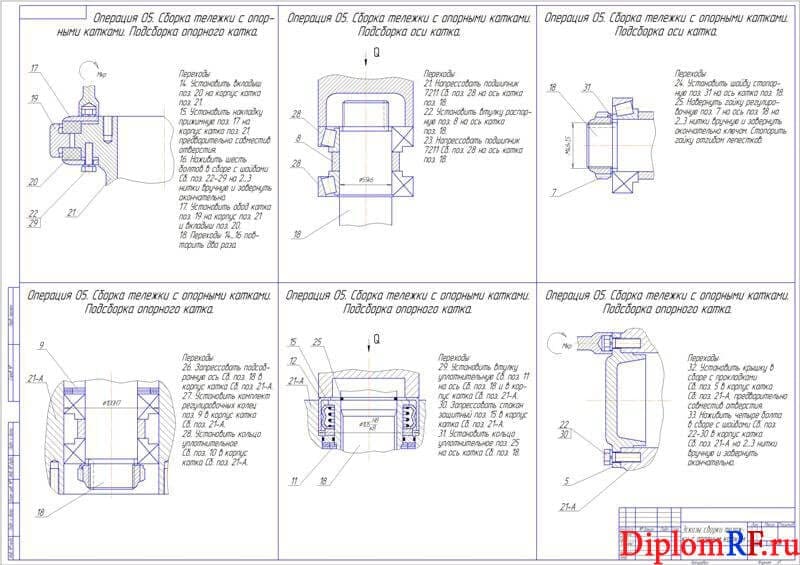

Плакат эскизов сборки тележки с опорным катком А1

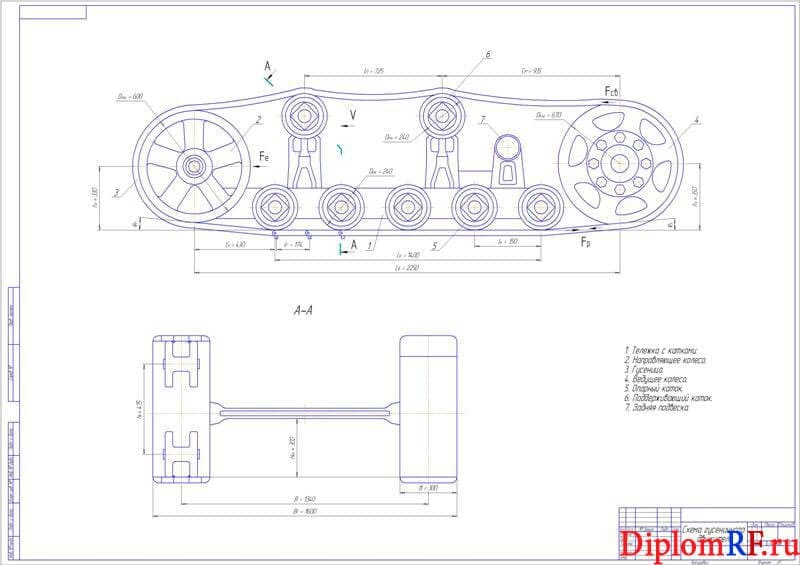

Схема гусеничного движителя А1

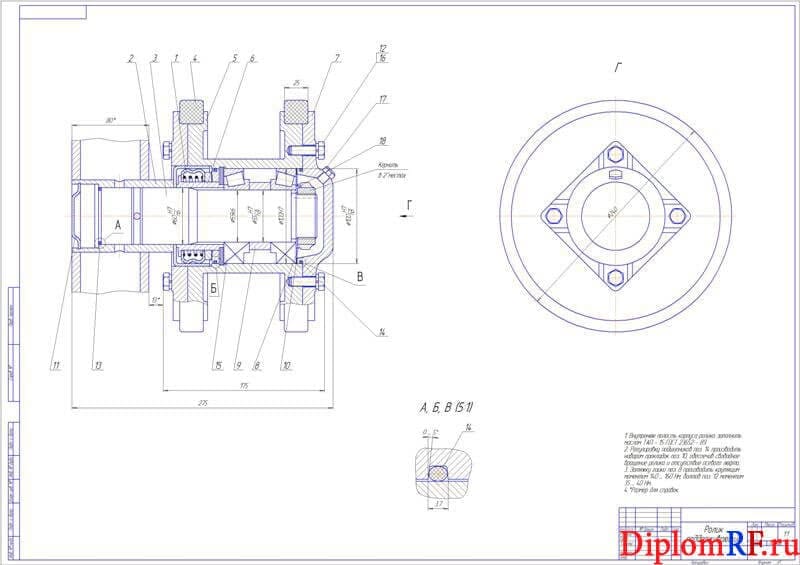

Чертёж сборочный ролика поддерживающего А1

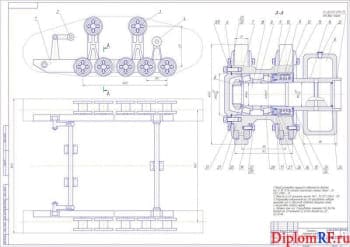

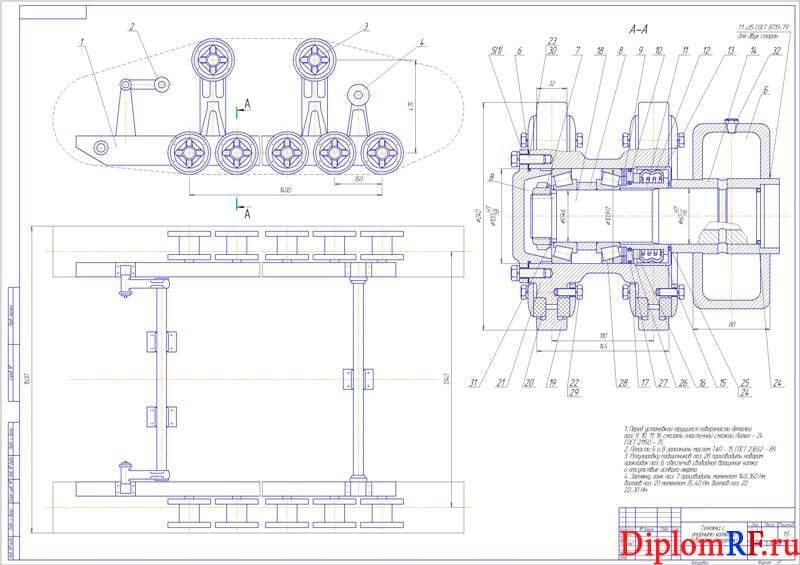

Тележка с опорными катками в сборе А1

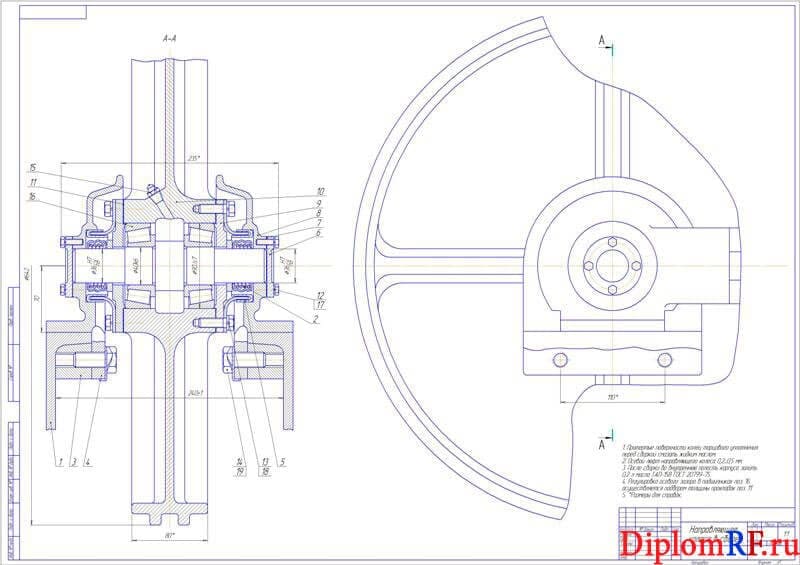

Чертёж сборочный направляющего колеса А1

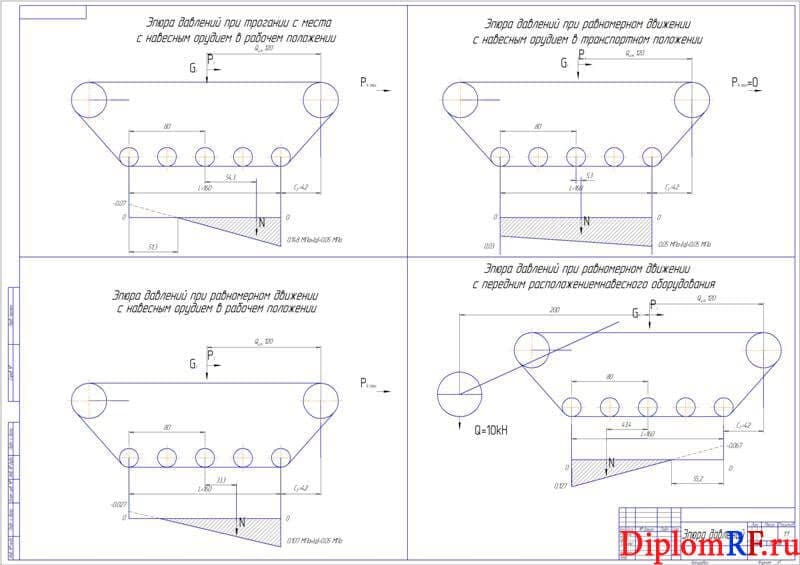

Эскизы эпюр давлений А1

Описание

В дипломной работе рассмотрены перспективы развития тракторостроения с конструктивной разработкой элементов ходовой части гусеничного трактора. Выполнен поиск патентной информации по теме проекта, просмотренные материалы патентного поиска представлены в таблицах. Исходя из назначения трактора, выбраны основные параметры гусеничного движителя, произведён их расчёт и оптимизация. В ходе выбора, расчёта и оптимизации параметров опорных катков и поддерживающих роликов выполнен выбор подшипников качения опорных катков с представлением схемы нагружения подшипников. В процессе расчёта и оптимизации параметров системы натяжения гусеницы определены основные размеры гусеничного движителя, представлена кинематическая схема винтового механизма натяжения, определены основные параметры натяжного устройства - усилие натяжения, жесткость пружин и ход направляющего катка. Разработаны схемы: усилия в ветвях гусеничной цепи при движении задним, передним ходом и повороте трактора; определения провисания цепи; действия максимальной нагрузки; нагружения гусеницы при попадании в цепь посторонних предметов.

Выполнен расчет эпюр давления гусеничного движителя: при трогании с места с навесным орудием в рабочем положении, при равномерном движении с навесным орудием в рабочем, транспортном и переднем положениях. Разработана схема положения центра тяжести и распределения давлений на почву. Дана оценка продольной устойчивости трактора.
Выполнены расчёты на прочность основных элементов роликов: элементов опорного катка с внутренней амортизацией и пружины торцевого уплотнения. В ходе расчётов на прочность основных элементов системы натяжения гусениц выполнен расчёт винта натяжного устройства, проверена на прочность ось направляющего колеса, выбраны подшипники, определены конструктивные размеры направляющего колеса, рассчитаны большая и малая пружины, проверены на прочность спицы направляющего колеса. Составлена схема размерной цепи для опорного катка и выполнен её расчёт. Для оценки надёжности спроектированной конструкции выполнен расчёт надёжности подшипников качения направляющего колеса и опорных катков.

В технологическом разделе выпускной квалификационной работы выполнен анализ исходных данных для проектирования технологического процесса сборки тележки гусеничного движителя и опорного катка. Проанализировано соответствие технических условий и норм точности основных сопряжений служебному назначению сборочной единицы. Выполнен анализ технологичности конструкции тележки гусеничного движителя и опорных катков. Рассчитаны темпы выпуска и определён тип производства. Разработана последовательность сборки и составлена технологическая схема сборки. Выполнена разработка операций сборки и испытания сборочной единицы. Осуществлено нормирование сборочных работ и определена общая трудоёмкость сборки.
В качестве приспособления спроектирован пневмопресс с установочными элементами для ориентации оси и подшипника относительно оси штока пресса. Представлена таблица технико-экономических показателей разработанного процесса сборки.

В экономической части проекта выполнен расчёт затрат на изготовление изменяемых узлов и деталей гусеничного движителя. Проведены расчёты по комплексу маркетинга. Рассчитаны годовая производительность трактора и затраты по эксплуатации и себестоимости единицы работы. Дана оценка экономической эффективности разработки.
В разделе охраны труда и техники безопасности выполнен анализ условий труда при ежедневном техническом обслуживании гусеничного трактора. Определены опасные и вредные факторы, дана оценка средств защиты. Разработаны требования безопасности при техническом обслуживании ходовой части с учетом существующих норм.
Дана экологическая оценка проекта.
