Содержание
ВВЕДЕНИЕ
1. АНАЛИЗ ПРОИЗВОДСТВЕННОЙ ДЕЯТЕЛЬНОСТИ ПРОИЗВОДСТВЕННОГО СЕЛЬСКОХОЗЯЙСТВЕННОГО КООПЕРАТИВА «БОБРОВСКИЙ» СЫСЕРТСКОГО РАЙОНА
1.1 Общая характеристика хозяйства
1.2 Анализ динамики производственной деятельности
1.3 Выводы и предложения
2. АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ
2.1 Анализ систем смазки
2.2 Требования к смазочным системам
2.3 Система очистки и охлаждения масла
2.4 Масляные радиаторы
2.5 Патентный анализ
3. ПОВЫШЕНИЕ ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВ ТРАКТОРА КЛАССА 3 ЗА СЧЕТ МОДЕРНИЗАЦИИ СИСТЕМЫ СМАЗКИ
3.1 Обоснование основных параметров
3.2 Конструктивные особенности водомасляного охладителя трубчатого типа
3.3 Расчетная часть
3.3.1 Тепловой расчет двигателя СМД
3.3.2 Тепловой баланс
3.3.3 Расчет охладителя трубчатого типа
3. 3.4 Гидродинамический расчет охладителя
4. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ НА ПРОИЗВОДСТВЕ
4.1 Анализ безопасности жизнедеятельности на предприятии
4.2 Разработка мероприятий по улучшению безопасности жизнедеятельности на производстве
4.3 Инструкция по технике безопасности
5. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ В ЧРЕЗВЫЧАЙНЫХ УСЛОВИЯХ
6. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
6.1 Охрана окружающей среды в современных условиях развития народного хозяйства
6.2 Анализ природоохранной деятельности предприятия и рекомендации
7. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРОЕКТА
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ
Состав чертежей

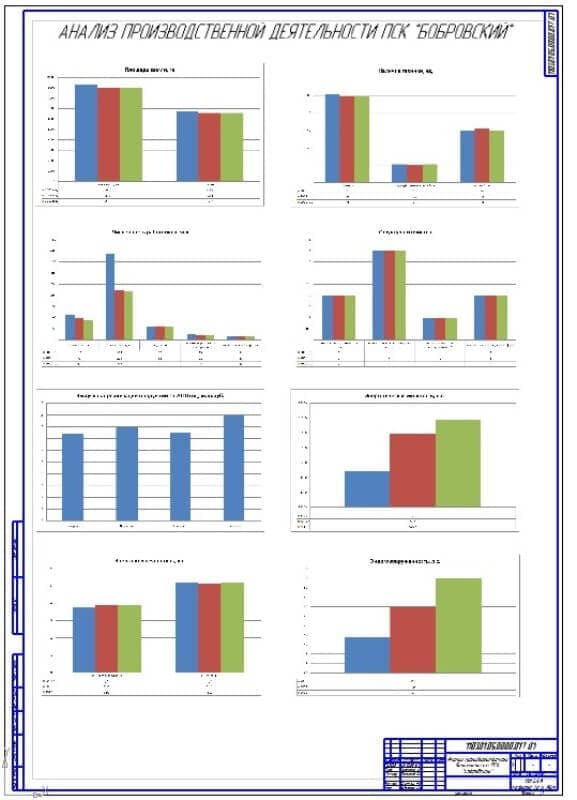

- Анализ производственной деятельности (ф.А1)

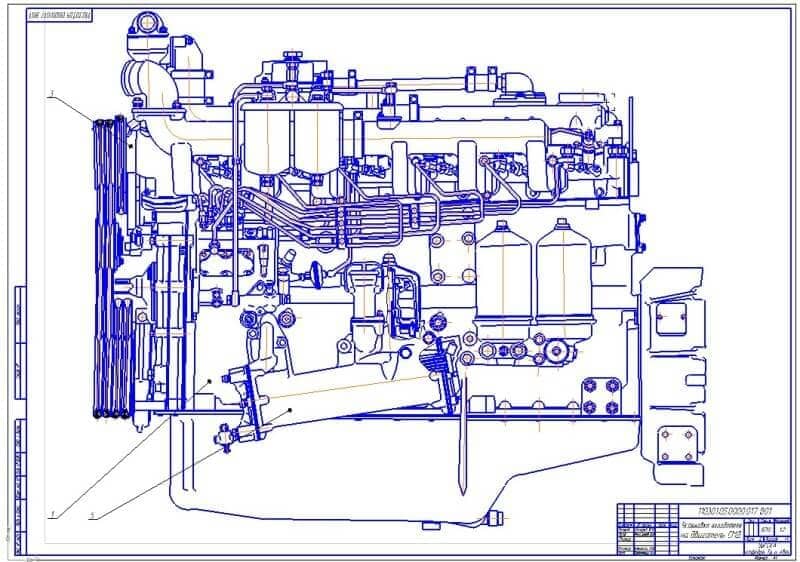

- Установка охладителя на двигатель СМД 1 (ф.А1)

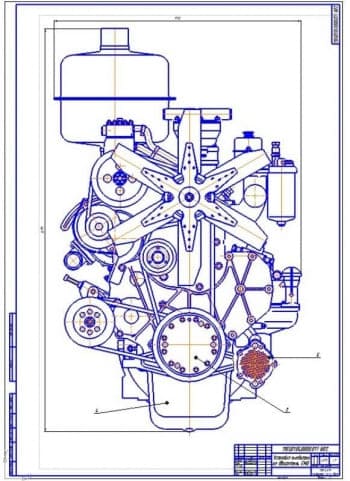

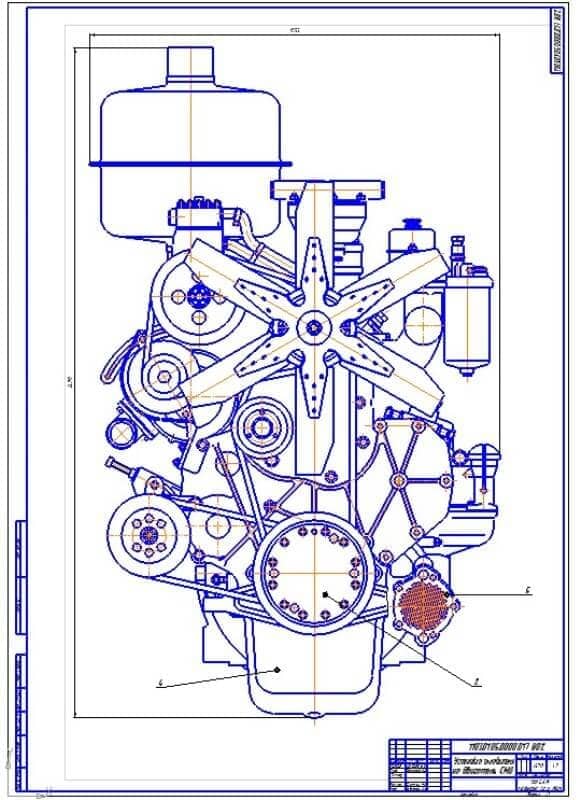

- Установка охладителя на двигатель СМД 2 (ф.А1)

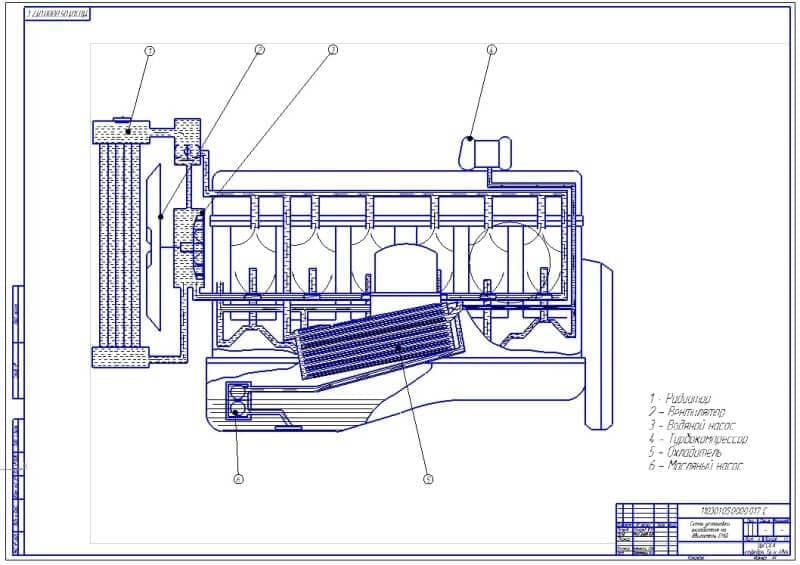

- Схема установки охладителя на двигатель СМД (ф.А1)

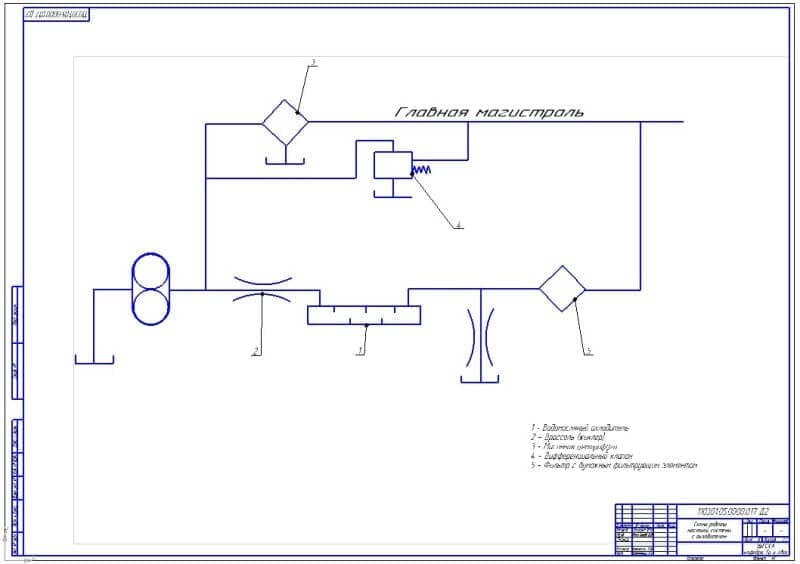

- Схема работы масляной системы с охладителем (ф.А1)

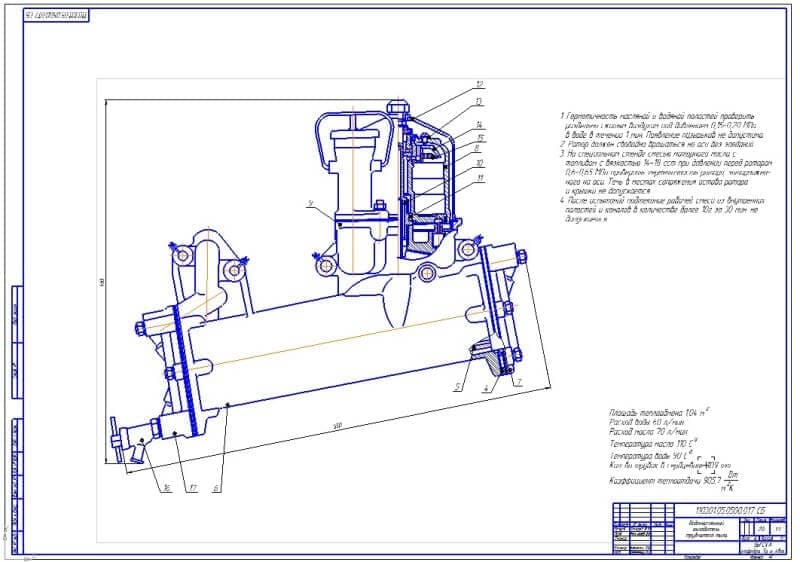

- Сборочный чертеж водомаслянного охладителя трубчатого типа (ф.А1)

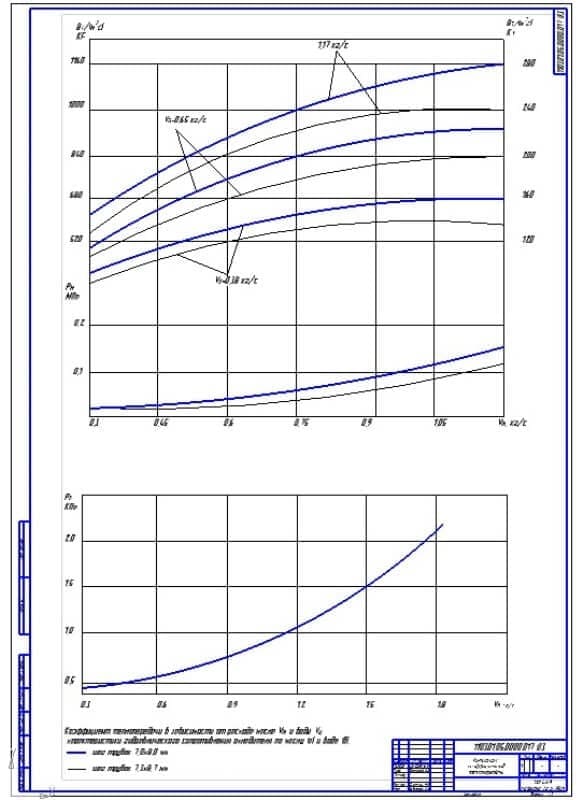

- Графики коэффициентов теплопередачи (ф.А1)

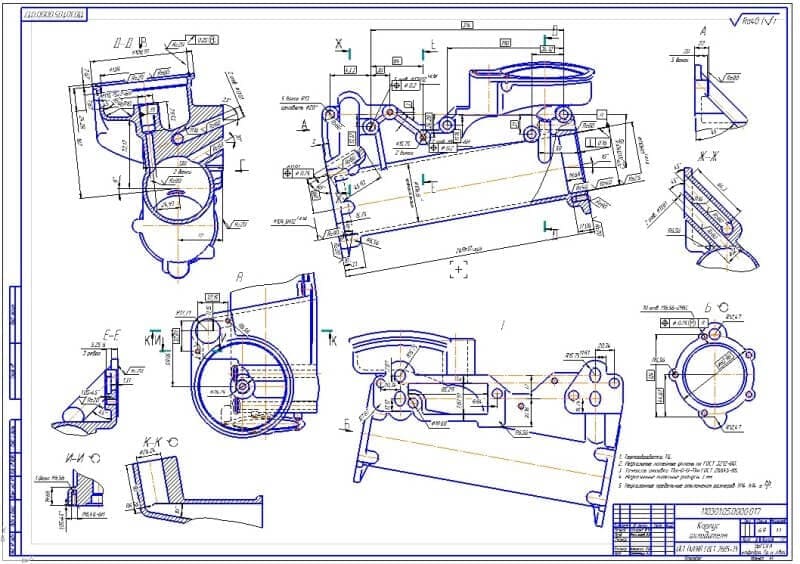

- Рабочий чертеж корпуса охладителя (ф.А1)

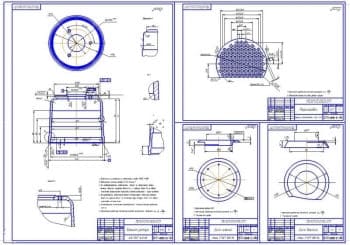

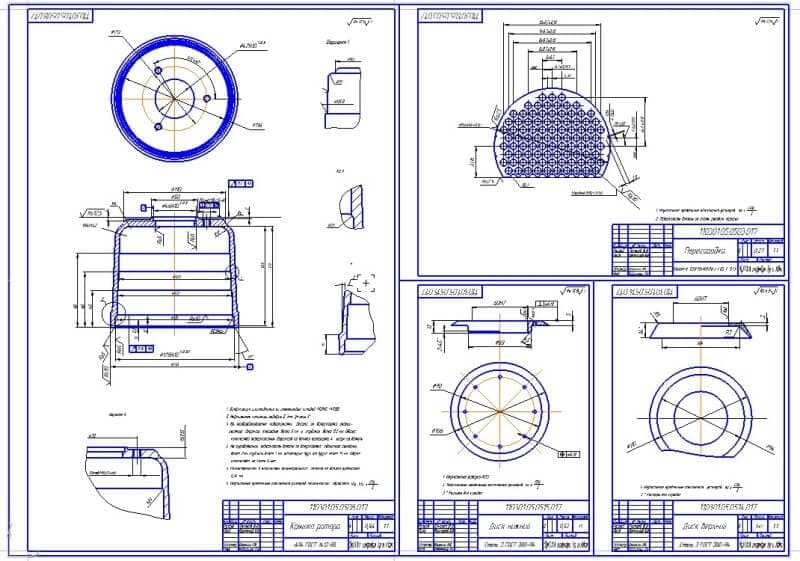

- Рабочие чертежи деталей (деталировка) 1 (ф.А1)

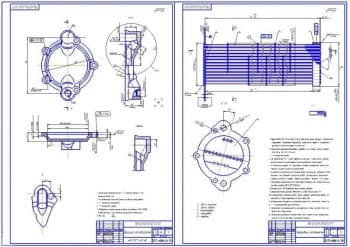

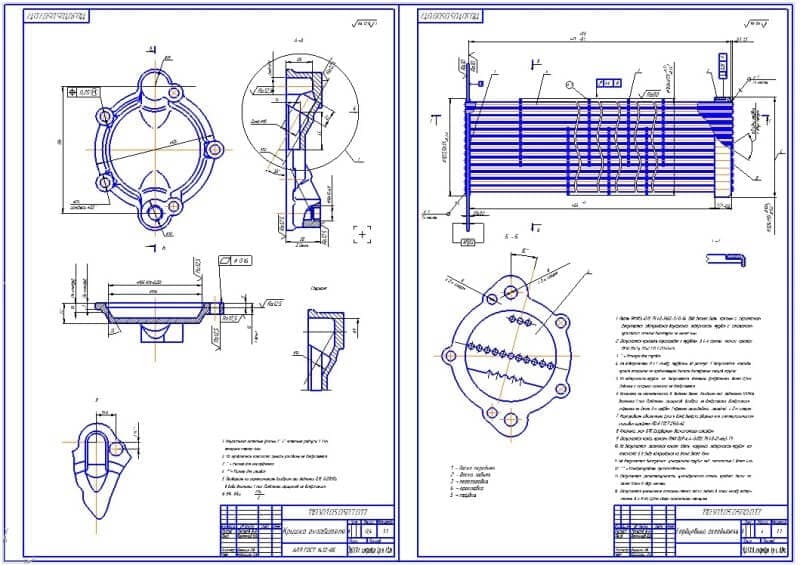

- Рабочие чертежи деталей (деталировка) 2 (ф.А1)

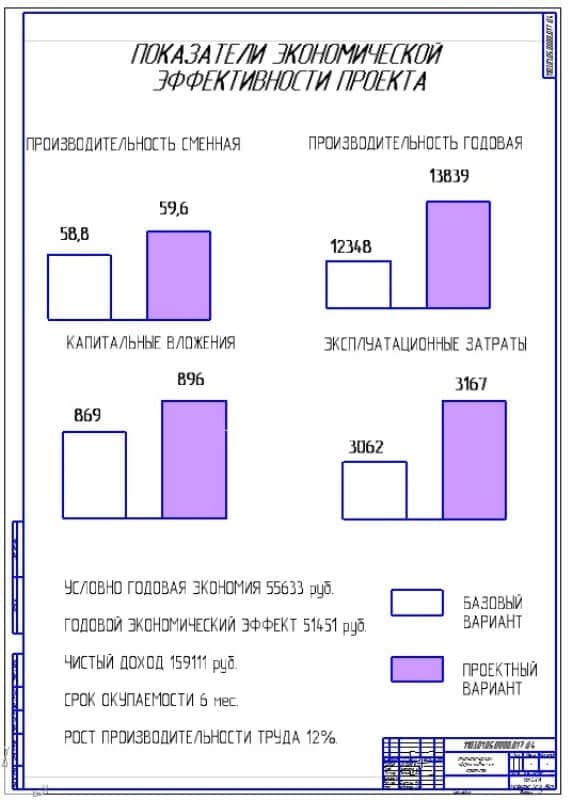

- Показатели экономической эффективности проекта (ф.А1)
Описание
В дипломной работе произведён анализ производственной деятельности ПСК «Боброский» Сысертского района и сделан вывод: хозяйство рентабельно и имеет хорошую материально-техническую базу.
Однако присутствует большой объем тяжелых работ, не имеющих средств механизации, расширение производства ограничивается невозможностью освоения новых угодий, эффективность производства снижается по причине старения техники и оборудования.
В связи с этим, дипломный проект ставит своей целью разработку проекта модернизации системы смазки для улучшения эксплуатационных свойств дизеля СМД. Произведен патентный анализ по системам охлаждения масла. Задачей патентного поиска явилась разработка эффективного и удобного в изготовлении и эксплуатации, а также ремонта, устройства для охлаждения масла. Предложен проект конструкции водомасляного охладителя трубчатого типа. Разрабатываемый охладитель имеет ряд существенных преимуществ в отличие от существующих конструкций.
Включение охладителя в систему смазки двигателя осуществляется на полный поток. Включение водяной полости проектируемого охладителя в систему охлаждения двигателя осуществляется частично поточно: на двигателях с рядным расположением цилиндров – параллельно водораспределительному каналу блок-картера. Перепуск необходимого количества воды в охладитель достигается установкой специальных дроссельных шайб.
Преимущества применения проектируемого водомасляного охладителя:
- использование в качестве холодного теплоносителя воду и применение противотока даёт большой эффект; перегрев дизеля практически исключается;
- быстрый прогрев двигателя при пуске особенно при минусовой температуре окружающей среды и поддержание стабильного теплового состояния по маслу при работе в различных климатических условиях и всех режимах способствует уменьшению расхода топлива за счёт снижения потерь на трение в подшипниках дизеля;
- конструкция имеет относительно малые габариты и массу, что позволяет расположить ее непосредственно на двигателе;
- сердцевина водомасляного охладителя трубчатого типа имеет хорошие теплогидравлические характеристики, проста в изготовлении, ремонтопригодна;
- в процессе эксплуатации особенности инженерной конструкции позволит с малыми затратами проводить периодическую очистку масляной и водяной полостей;
- снижается расход цветных металлов на 7-9 кг на каждый водомасляный охладитель по сравнению с воздушно-масляным.
В конструктивной части произведены инженерные и технологические расчеты.
В дипломном проекте произведен анализ безопасности жизнедеятельности на предприятии, дана экологическая экспертиза проекта. Расчетным путем определены показатели экономической эффективности проекта.
