Прицепная ремонтная мастерская для полевых и дорожных условий

Состав чертежей

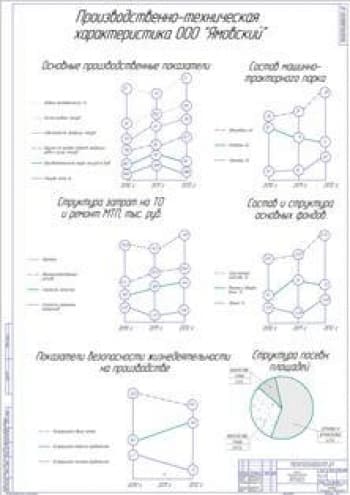

1. Технико-экономическое обоснование А1
2. Графики тягового расчета А1
3. Графики теплового расчета А1
4. Чертеж общего вида тракторного прицепа для проведения технического обслуживания в полевых условиях А1
5. Сборочный чертеж устройства для разложения тента А1
6. Сборочные чертежи узлов А1
7. Рабочие чертежи деталей А1
8. Деталировка А1
9. Технико-экономические показатели проекта А1

Описание

В дипломном проекте выполнен анализ производственной деятельности ООО «Ямовский». Предложен проект передвижной установки для проведения технического обслуживания в полевых условиях.

Мобильная мастерская предназначена для организации выездного ремонта в полевых условиях, для выполнения комплекса работ по техническому сервису тракторов, самоходных комбайнов, прицепного оборудования.

В дипломном проекте выполнены тяговый расчет трактора и тепловой расчет двигателя. Производится расчет и построение тепловых и динамических диаграмм, расчеты построения регуляторной характеристики двигателя, тяговый расчет и построение теоретической тяговой характеристики трактора.

Применение мобильной мастерской позволит:

1. - повысить производительность труда при техсервисе МТП более чем в 10 раз (особенно в полевых условиях),
2. - повысить эксплуатационную надежность самоходной сельскохозяйственной техники на 25-30%,
3. - своевременно оценивать остаточный ресурс агрегатов машины и обоснованно устанавливать потребность в техническом обслуживании и ремонте машин,
4. - снизить в 2…2,5 раза простой машин в полевых (дорожных) условиях по техническим неисправностям.

В рамках дипломного проекта проведен анализ и разработаны мероприятия по вопросам обеспечения безопасности жизнедеятельности на производстве и в чрезвычайный ситуациях, а также охраны окружающей среды.

Таким образом, краткие выводы по дипломному проекту:

Назначение: мобильная мастерская предназначена для организации выездного ремонта в полевых условиях, для выполнения комплекса работ по техническому сервису (диагностирование, регулировочные и мелкие ремонтные работы при техническом обслуживании и текущем ремонте) тракторов, самоходных комбайнов, минитракторов, мотоблоков (в том числе импортной сельскохозяйственной техники), прицепного оборудования.

Область применения: при выявлении и устранении неисправностей в полевых (дорожных) условиях составных частей тракторов и самоходных с.х. и дорожно-строительных машин, а также при выполнении ТО и ТР самоходной техники в мастерских, МТС, АТП и др. Может использоваться при оценке качества ремонта указанной выше техники.

Основные виды выполняемых работ:

1. Мойка и очистка (продувка) поверхностей от ржавчины и грязи
2. Грунтовка и окраска поверхностей с применением ингибирующих составов
3. Диагностирование
4. Пуско-наладка
5. Ремонтные работы (монтаж, электро- и газосварка, пайка деталей и изделий, изгиб и обрезка труб, слесарные и сверлильные работы и т.д.)
6. Технический сервис двигателей, топливной аппаратуры, гидроприводов, автотракторного оборудования
7. Технический сервис рабочих органов комбайнов
8. Контроль загрязненности масел и топлива машин и оборудования
9. Контроль показателей экологической и технической безопасности самоходных машин

Новизна разработки: разработаны эффективные методы, технологические приемы, алгоритмы и средства оперативного выявления и устранения неисправностей основных агрегатов тракторов и самоходных машин (сельскохозяйственных, дорожно-строительных и др.).
