Проект процесса изготовления детали колеса червячного

Пояснительная записка (в программе Word) 25 стр., 11 табл., 8 источников
Чертежи (в программе Компас) 23 листа плакатов и чертежей, 1 лист спецификации
ВУЗ НГТИ

Курсовой проект по дисциплине: «Технология машиностроения»

В курсовом проекте дано описание детали, сделан анализ точности. Выполнен выбор заготовки с определением метода ее получения. Определены промежуточные припуски технологических размеров и допусков: в том числе, аналитический, статистический методы определения. Проведен размерный анализ технологии процесса. Сделан выбор технологических баз и определено назначение режимов резания. Проведено нормирование операций с выбором оборудования. Выполнен расчет и проектирование средств технологического оснащения: в том числе расчеты силы зажима, точности приспособления, погрешность установки. Выполнена маршрутизация процесса.

Чертежи курсовой работы (в программе Компас)

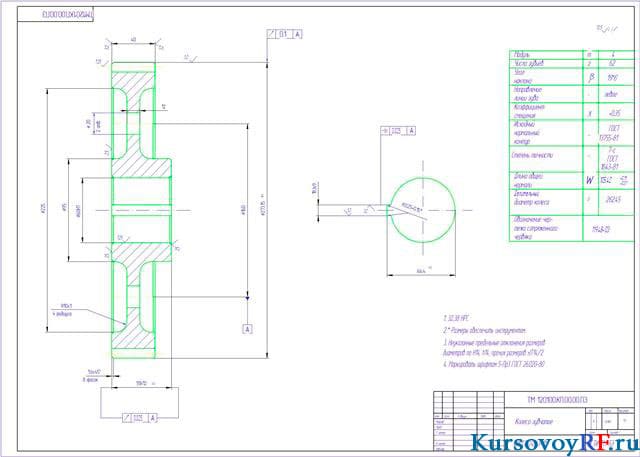

1.Чертеж колесо зубчатое деталь (формат А 2 )

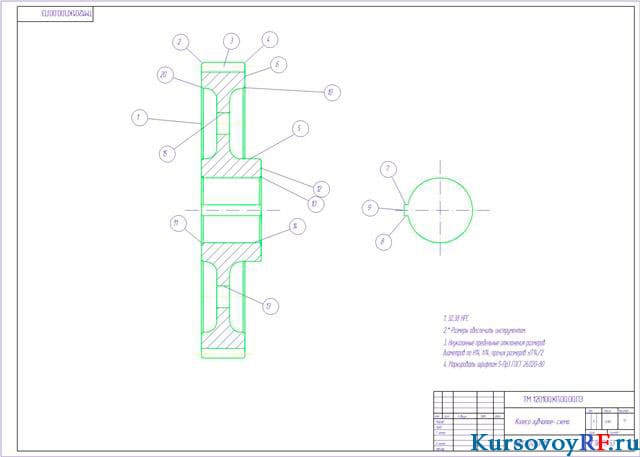

2.Чертеж колесо зубчатое – схема -деталь (формат А 2 )

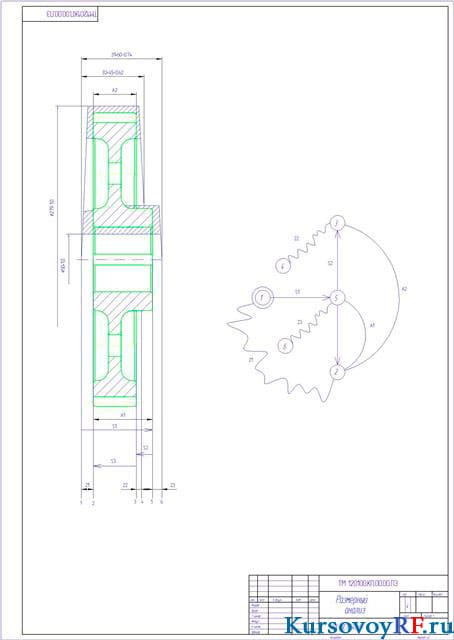

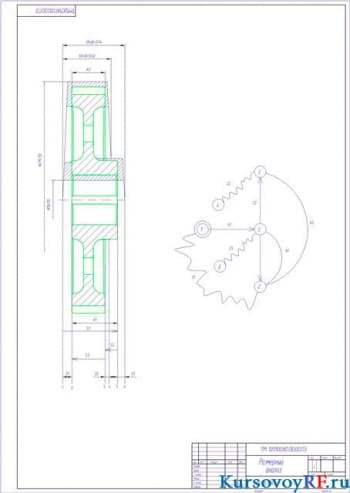

3.Чертеж размерный анализ (формат А 2 )

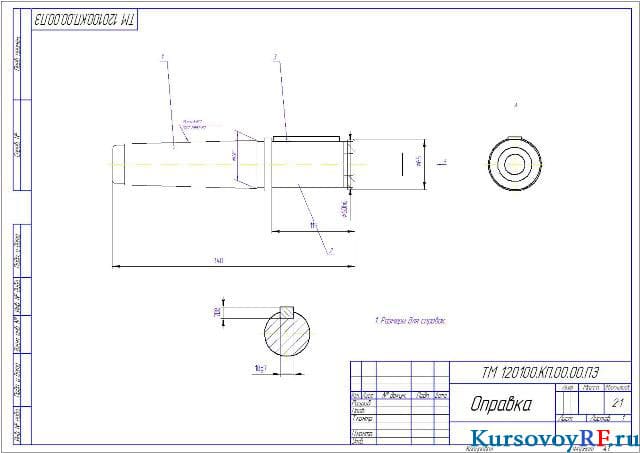

4.Чертеж оправка деталь (формат А 3 )

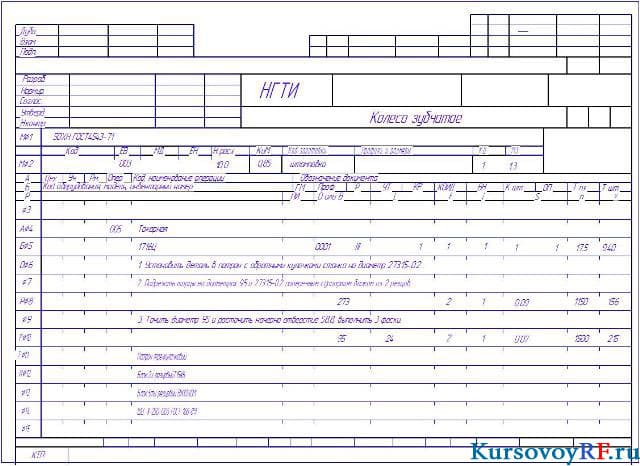

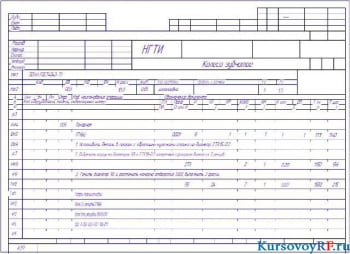

5.Чертеж маршрутная карта – 11 листов (формат А 4 )

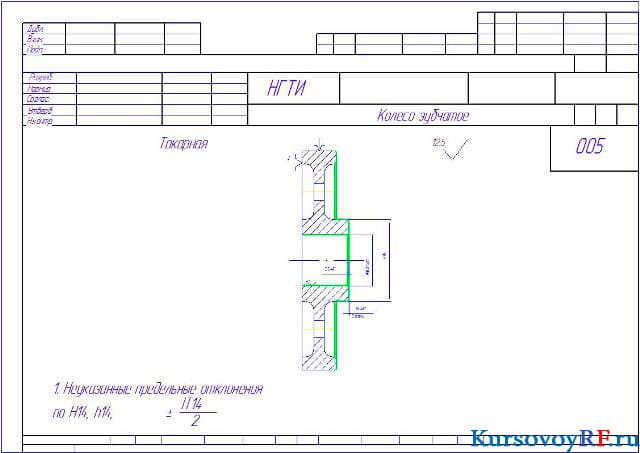

6.Чертеж операционная карта - 8 листов (формат А 4 )
