Проектирование изготовления зубчатого колеса

Пояснительная записка (в программе Word) 24 стр., 4 табл., 13 рис., 6 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей, 2 листа спецификации
ВУЗ Уфимский ГАТУ

Курсовой проект по дисциплине: «Технология машиностроения»

В курсовой работе представлены расчеты посадки и их выбор. Выполнен расчет калибра для вала и максимальных размеров.  Сделан расчет подшипников качения. Определены параметры резьбы и зубчатого колеса. Построена размерная цепь. Построена схема расположения полей допуска деталей. Представлен чертеж зубчатого колеса.

Чертежи курсовой работы (в программе Компас)

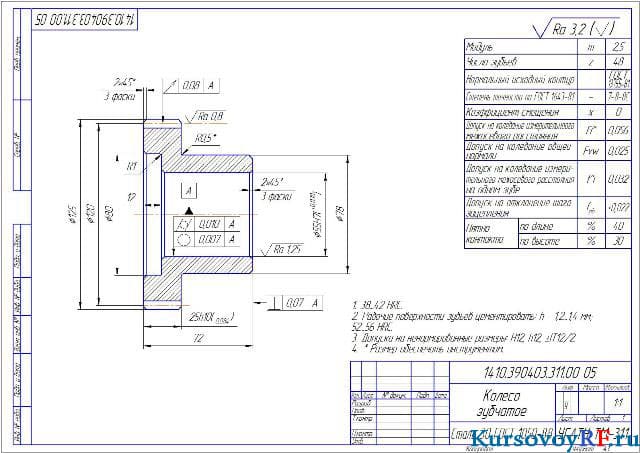

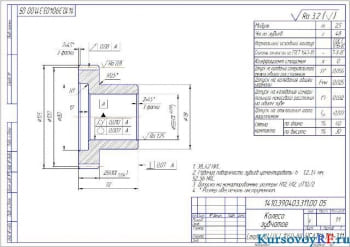

1.Чертеж зубчатое колесо деталь (формат А 3 )

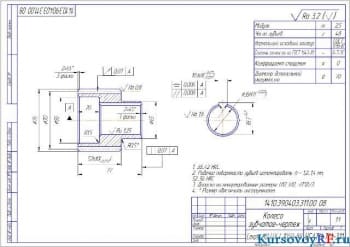

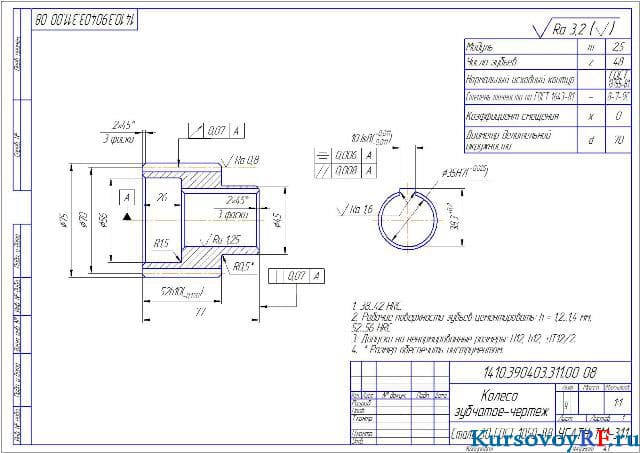

2.Чертеж зубчатое колесо- чертеж деталь (формат А 3 )

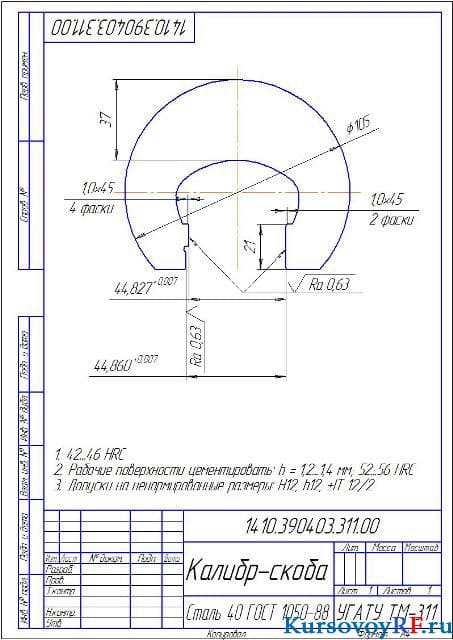

3.Чертеж калибр скоба деталь (формат А 4)

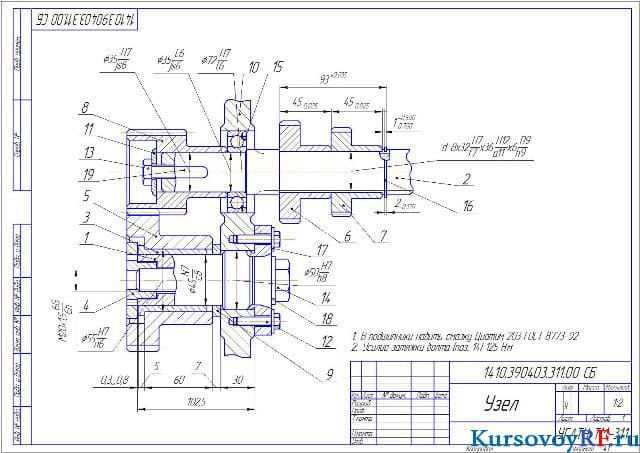

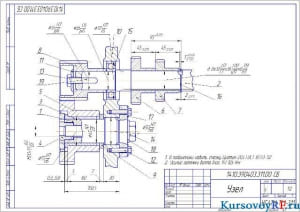

4.Чертеж сборочный узел (формат А 3)
