Проект разработки рычажного механизма

Пояснительная записка (в программе Word) 24 стр., 4 источника
Чертежи (в программе Компас, Автокад) 4 листа плакатов и чертежей

Курсовой проект по дисциплине: «Технология машиностроения»

В курсовой работе выполнен кинематический анализ плоского рычажного механизма: в том числе построены планы и диаграммы мгновенных скоростей и ускорений. Выполнен силовой анализ, в котором определены нагрузки, которые влияют на звенья механизма, а также силовой расчет относительно звеньев методом Жуковского. Выполнен синтез зубчатого механизма, в котором определены геометрические параметры зубчатого механизма и построены планы линейных и угловых скоростей. Выполнен синтез кулачкового механизма, в котором построены графики аналогов.

Чертежи курсовой работы (в программе Компас, Автокад)

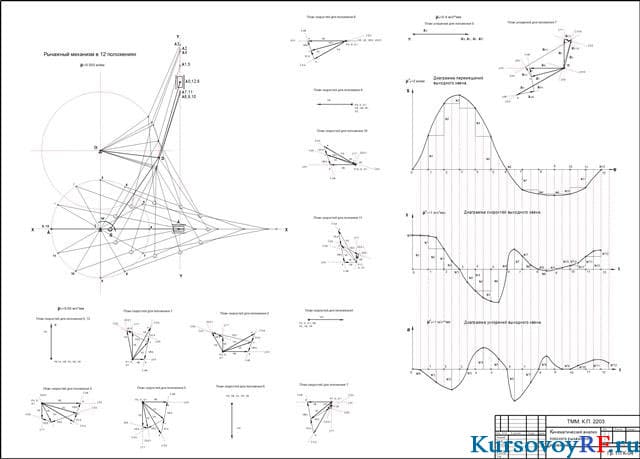

р.Чертеж кинематический анализ рычажного механизма (формат А 1 )

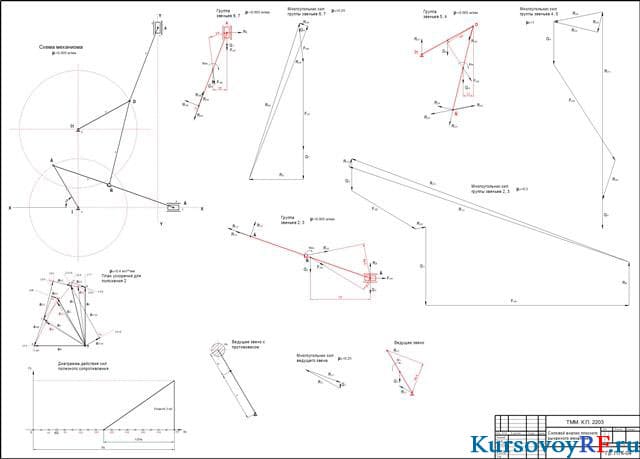

2.Чертеж силовой анализ плоского рычажного механизма (формат А 1 )

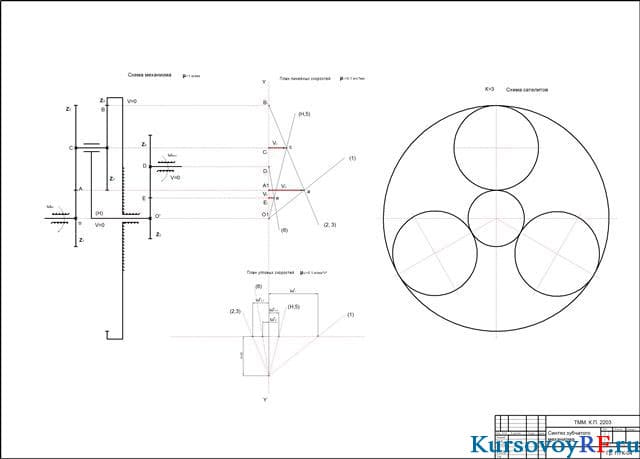

3.Чертеж синтез зубчатого механизма (формат А 1)

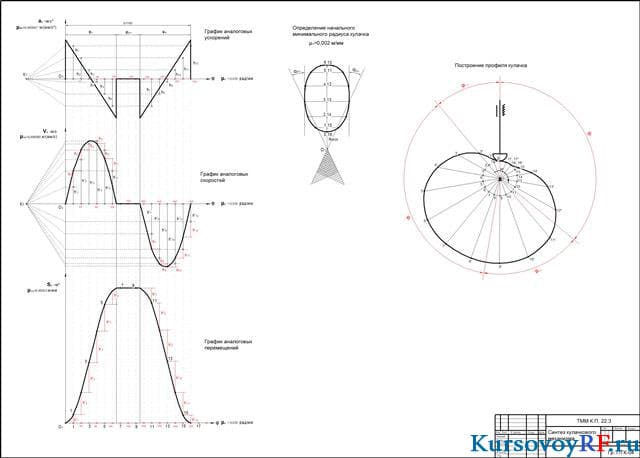

4.Чертеж синтез кулачкового механизма (формат А 1)
