Проектирование детали: шестерня

Пояснительная записка (в программе Word) 77 стр., 14 табл., 21 рис., 16 источников, 1 приложение
Чертежи (в программе Компас, Автокад) 6 листов плакатов и чертежей, 3 листа спецификации

Курсовой проект по дисциплине: «Технология машиностроения»

В курсовом проекте описана конструкция и назначение детали. Сделан выбор метода и анализ конструкции. Спроектирован маршрут обработки поверхностей и детали. Сделан расчет припусков и  размеров. В конструкторской части работы выполнено проект рабочего приспособления, с конструкцией и принципом работы. Произведен расчет  усилия и выбор привода. Описана экономическая обоснованность применения приспособления. Выполнен проект участка. Дополнительные материалы: маршрутная и операционная карта на 15 страницах в программе Excel.

Чертежи курсовой работы (в программе Компас, Автокад)

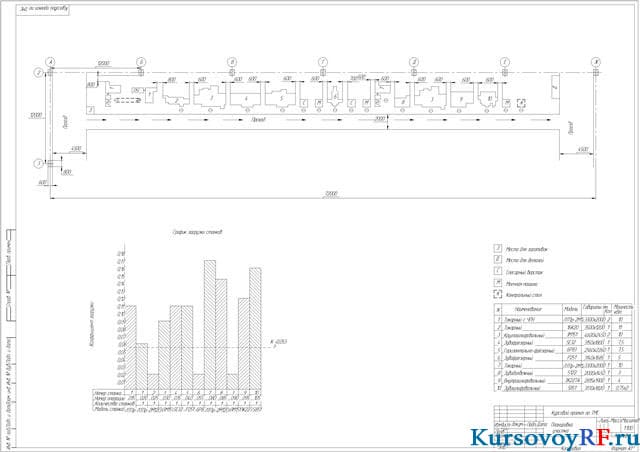

1.Чертеж планировка участка (формат А 1 )

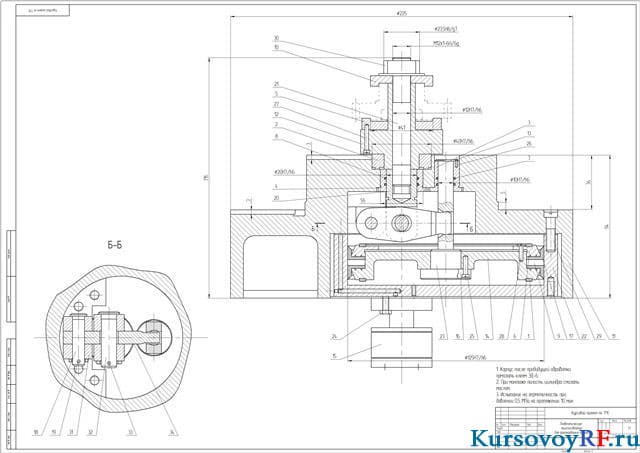

2.Чертеж пневматическое приспособление для фрезерования зубьев (формат А 1 )

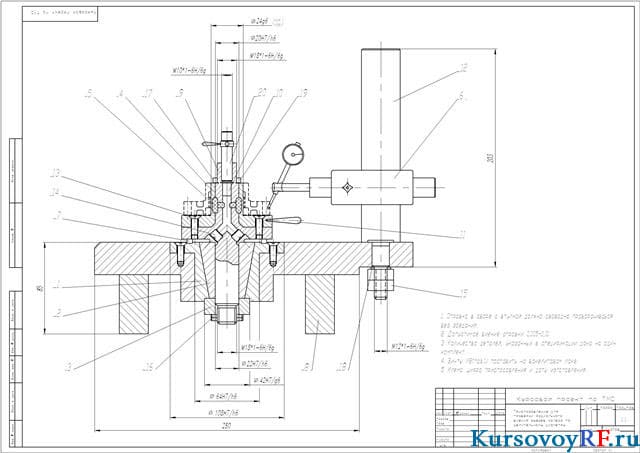

3.Чертеж приспособление для проверки радиального биения зубьев колеса по
делительному диаметру (формат А 1)

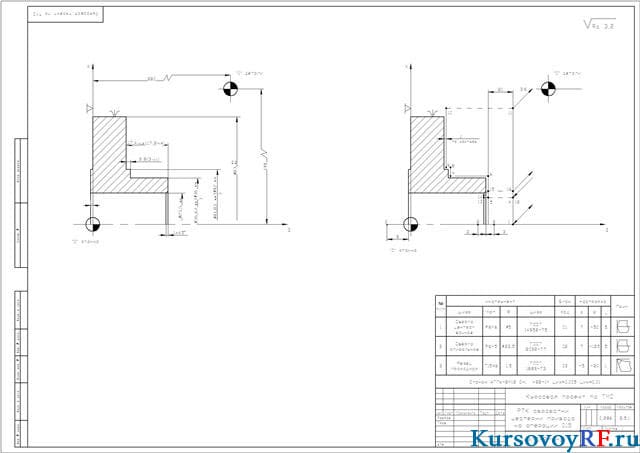

4.Чертеж РТК обработки шестерни привода (формат А 1)

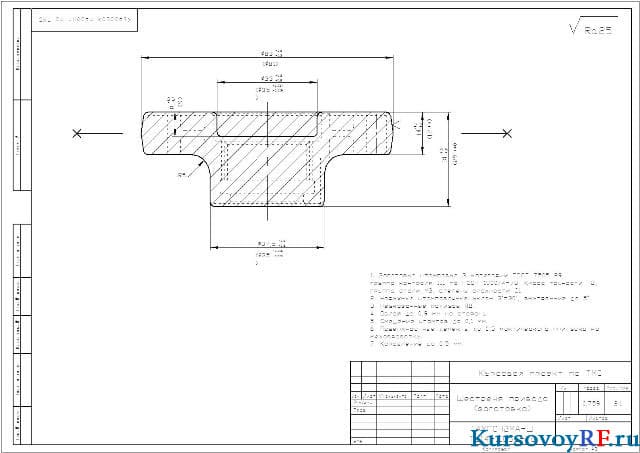

5.Чертеж шестерня привода (заготовка) деталь (формат А 3)

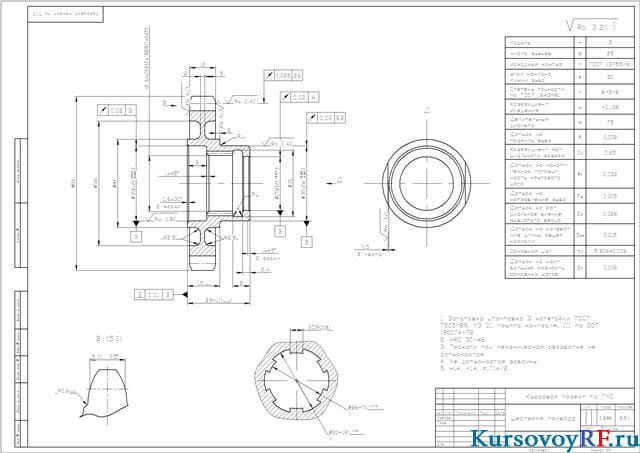

6.Чертеж шестерня привода деталь (формат А 2)
