Анализ главного зубчатого механизма

Пояснительная записка (в программе Word) 39 стр., 8 табл., 6 рис., 4 источника
Чертежи (в программе Компас, Автокад) 5 листов плакатов и чертежей

Курсовой проект по дисциплине: «Технология машиностроения»

В курсовой работе представлен анализ главного механизма, в котором построен план положений механизма. Построена кинематическая диаграмма. Сравнение полученных результатов разными методами. Выполнен кинематический анализ кулачкового механизма с построением плана положений и диаграмм скорости и ускорения и перемещения толкателя. Выполнен  анализ зубчатого механизма разными способами. Сделан синтез эвольвентного зацепления. Выполнен силовой анализ механизма с определением воздействующих сил и сил инерции. Определен уравновешивающий момент с помощью рычага Н. Е. Жуковского.  Анализ механизма в динамике с подбором маховика. Отражена методика построения кривой Виттенбауэра.

Чертежи курсовой работы (в программе Компас)

1.Чертеж кинематический анализ главного механизма (формат А 1)

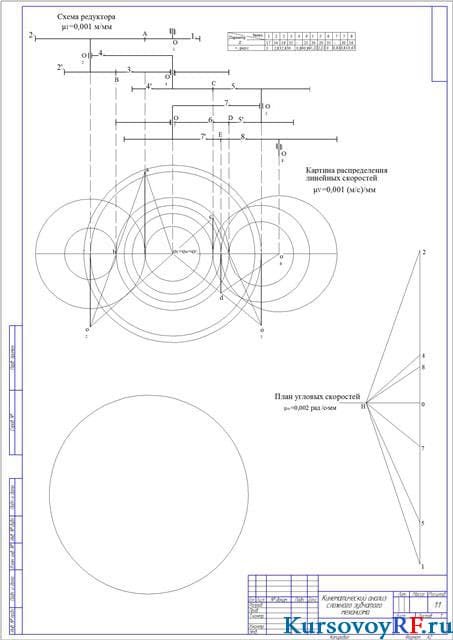

2.Чертеж кинематический анализ сложного зубчатого механизма (формат А 2)

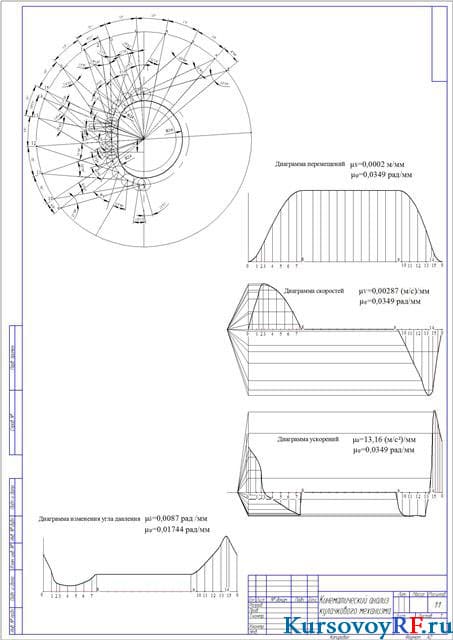

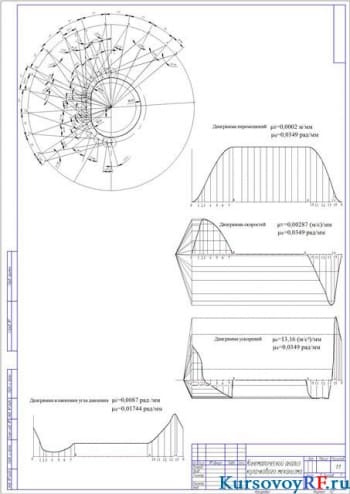

3.Чертеж кинематический анализ кулачкового механизма (формат А 2)

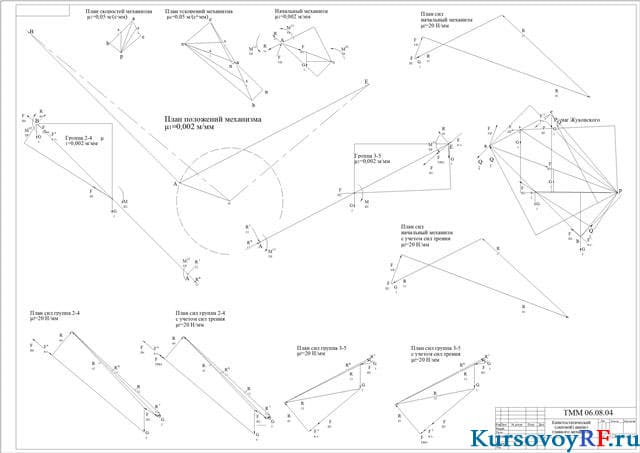

4.Чертеж кинетостатический (силовой) анализ главного механизма (формат А 1)

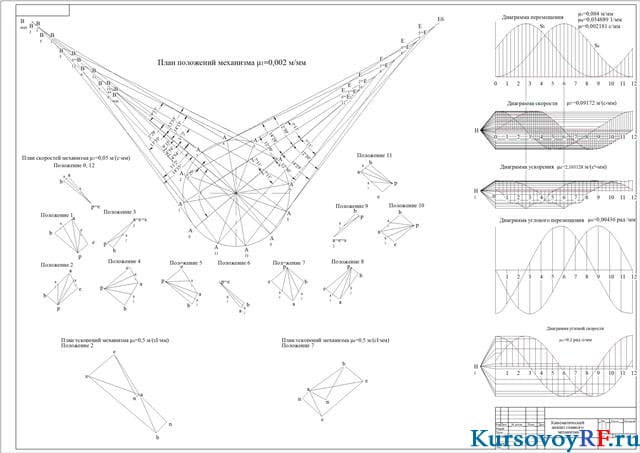

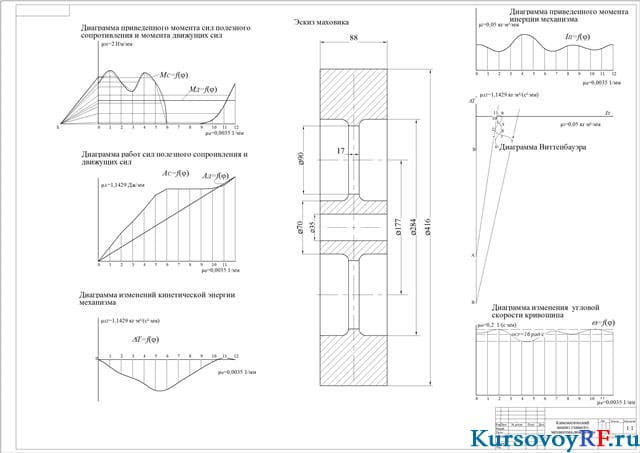

5.Чертеж кинематический анализ главного механизма-диаграммы (формат А 1)
