Стенд по проверке, испытанию и диагностике генераторов и стартеров легкового автомобиля

Описание

В проекте выполнена разработка конструкции стенда по проверке, испытанию и диагностике генераторов и стартеров легкового автомобиля.

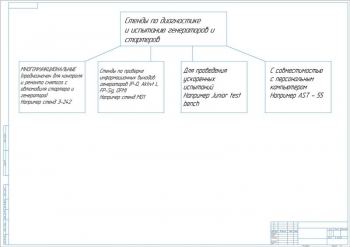

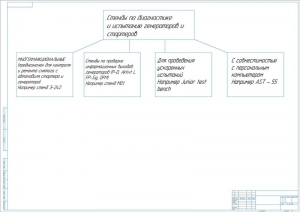

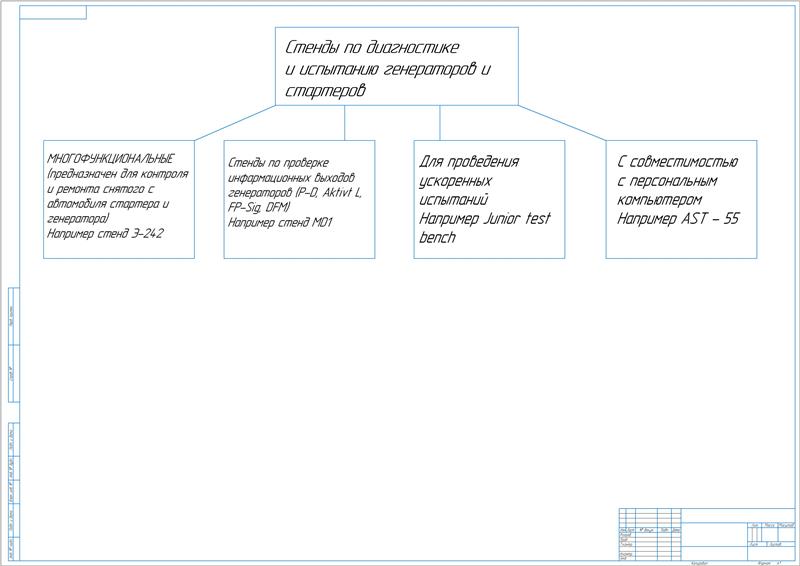

 Рассмотрены виды оборудований по диагностике и ремонту стартеров и генераторов их функциональные возможности: контрольно испытательный стенд Э-242, Э-250-00 и Э-250-02, стенд диагностический СКИФ-1-02, стенд для диагностики генераторов и стартеров MD1, испытательные стенды MOTOPLAT, Junior test bench, стенд проверки генераторов и стартеров AST-55.

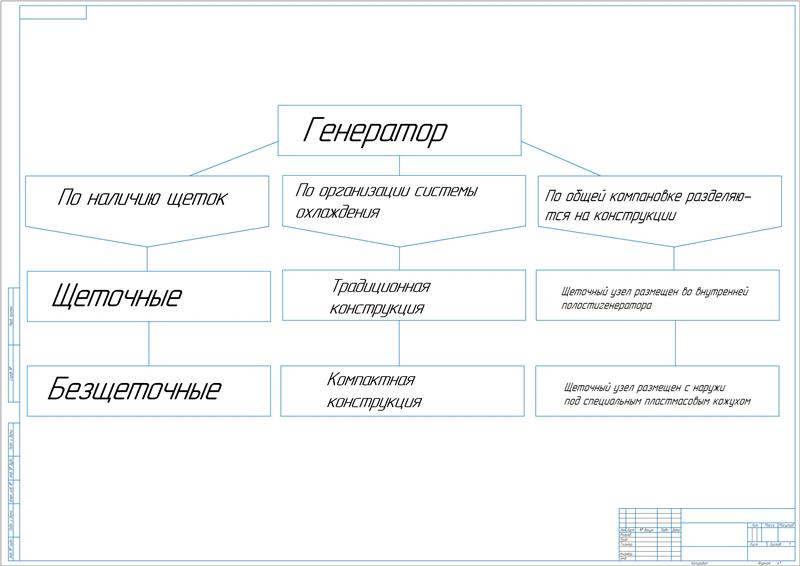

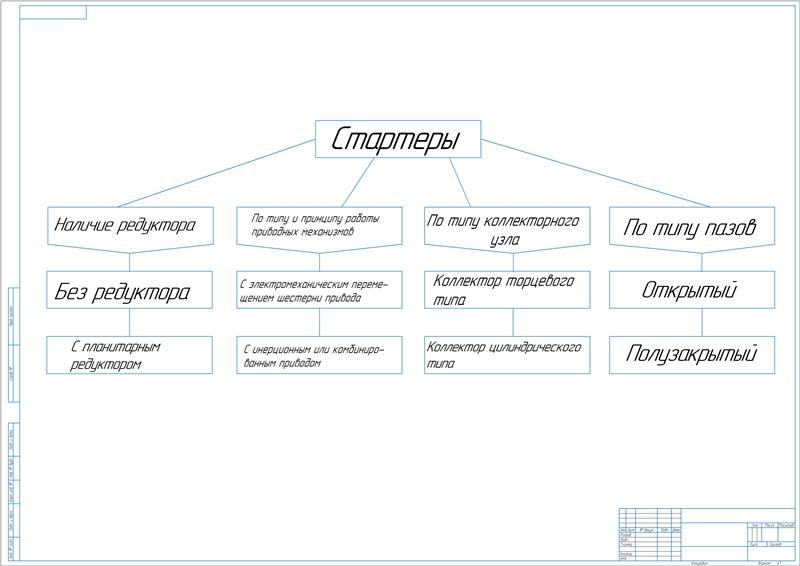

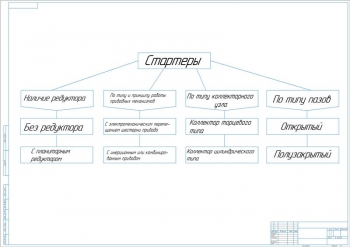

Описаны конструктивные особенности стартеров и генераторов.

Стартер является основным агрегатом пусковой системы двигателя, посредством которого раскручивается его вал до частоты вращения, достаточной для запуска двигателя. Он включает основные узлы, которые представлены двигателем, редуктором, устройством сцепления и расцепления с валом основного двигателя, пусковым устройством.

Генератором является устройство, с помощью которого обеспечивается преобразование механической энергии вращения коленвала двигателя автомобиля в электрическую. В основе конструкции находится клювообразная полюсная система ротор, создающая многополюсную систему с помощью одной катушки возбуждения.

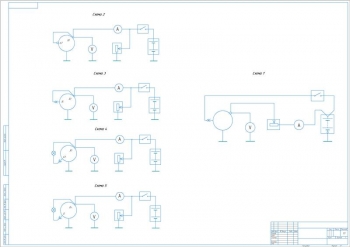

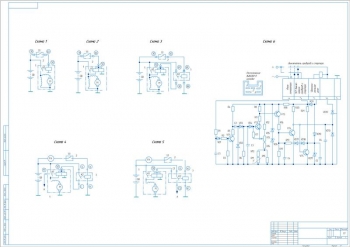

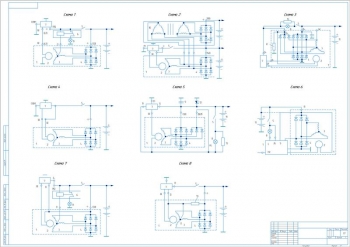

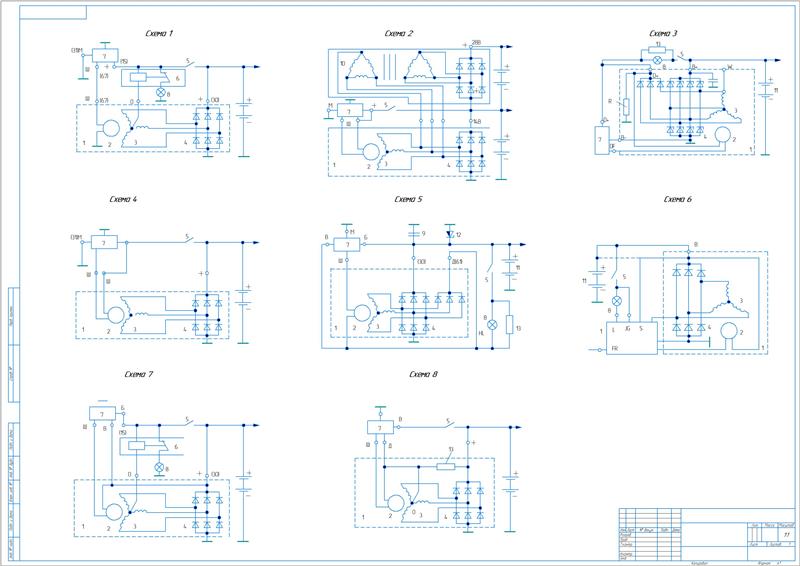

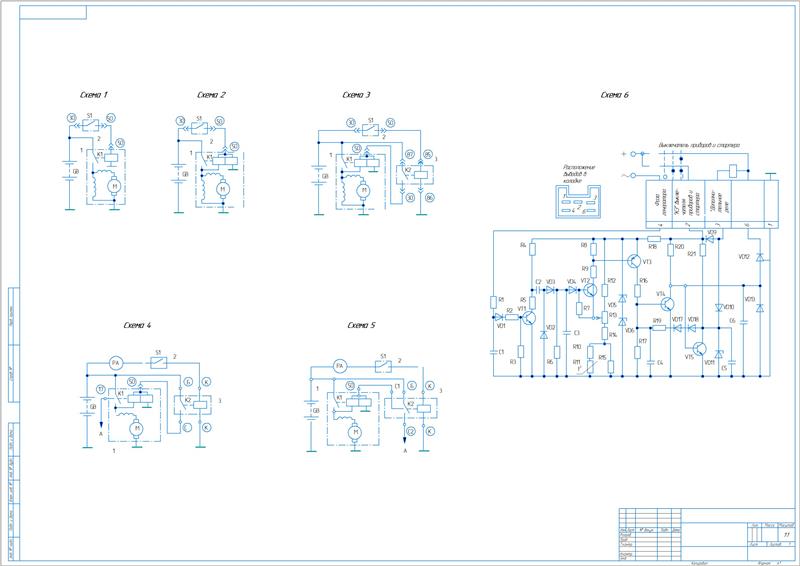

Рассмотрены конструкции стартеров и генераторов и схемы их соединений.

 Описаны неисправности стартеров и генераторов.

Составлен перечень неисправностей генераторных установок: отказ аккумуляторной батареи, нарушение проводки, слабое натяжение приводного ремня, неисправность генератора или регулятора напряжения, отказ элементов транзисторного регулятора.

Неисправности стартера: полная разрядка аккумулятора или его неисправность, слабый контакт между клеммами проводников, окисление выводов, обрыв цепи питания, заедание якоря тягово реле, обрыв в обмотке якоря, замыкание щеткодержателя, перекос стартера и прочее.

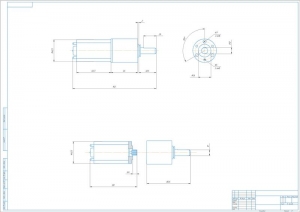

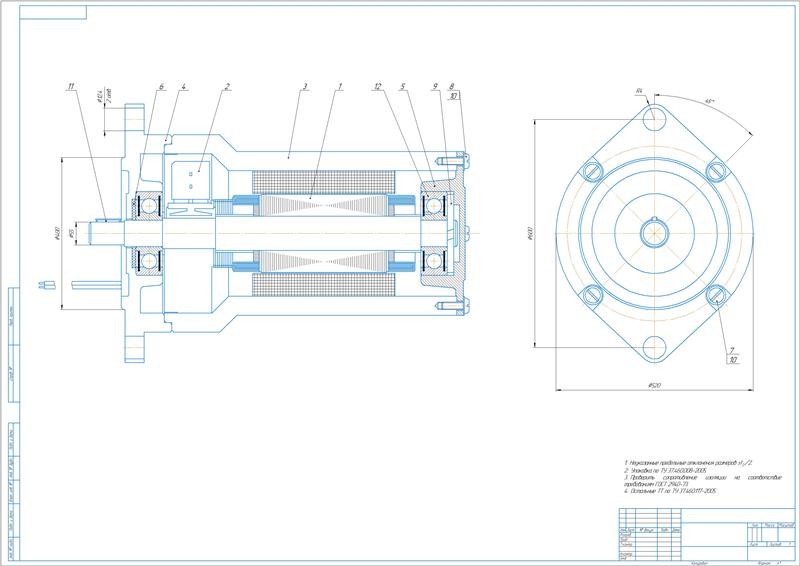

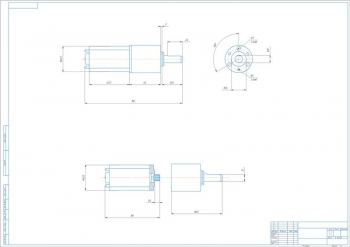

 Разработана конструкторская часть.

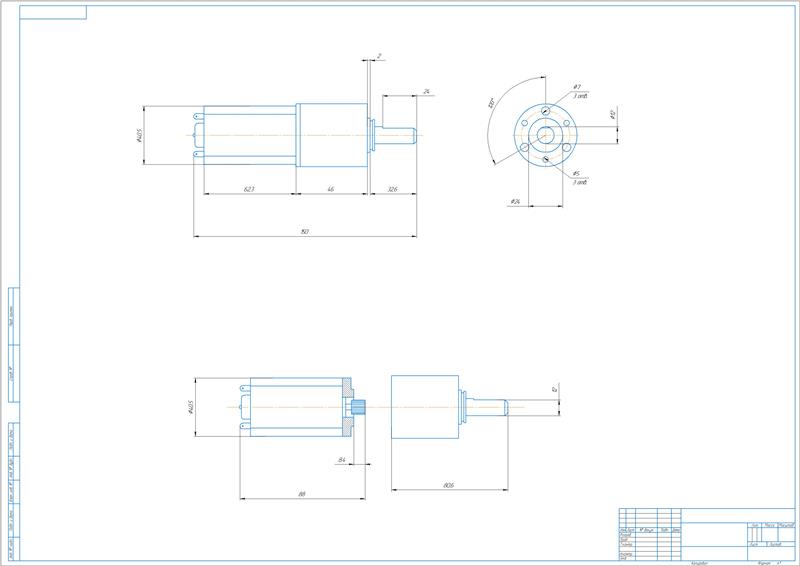

Выполнен расчет основных размеров машины с определением параметров:

Произведен расчет цепи электродвигателя по схеме замещения с целью определения рабочей точки в собранной системе и полезного потока, который отдается магнитом в цепь. Даны характеристики холостого хода.

Сделан расчет обмоточных данных якоря.

В ходе расчет потерь и КПД электродвигателя вычислены показатели: суммарные механические потери 11,82 Вт, КПД – 0,66.

Проведена проверка электродвигателя на стабильность против размагничивающей реакции якоря в пусковом режиме.

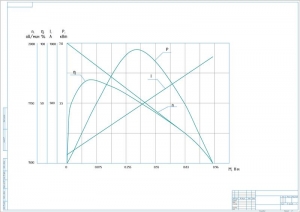

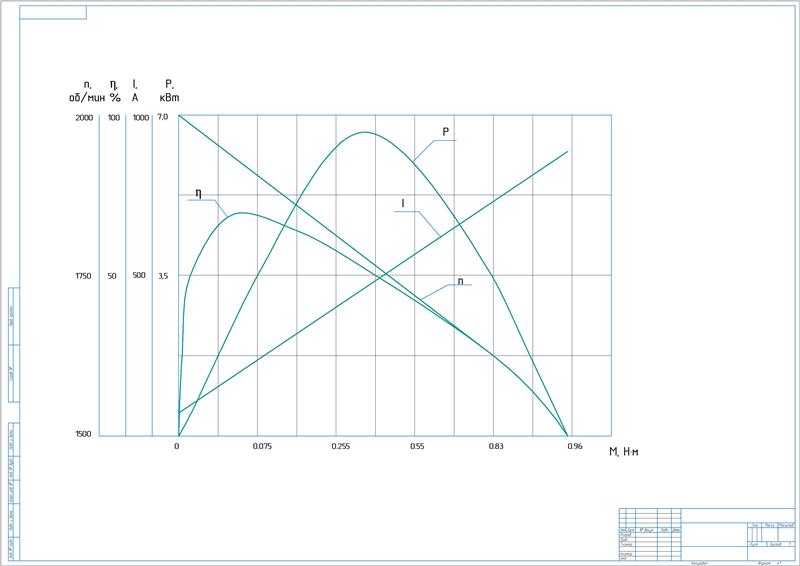

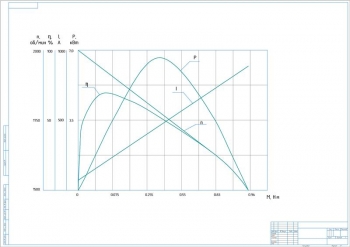

Приведен расчет рабочих характеристик электродвигателя с определением изменения напряжения, вычисление ЭДС и частоты, мощности, момента и КПД.

Составлена технологическая часть.

Описана диагностика, техническое обслуживание и ремонт генератора переменного тока и реле регулятора.

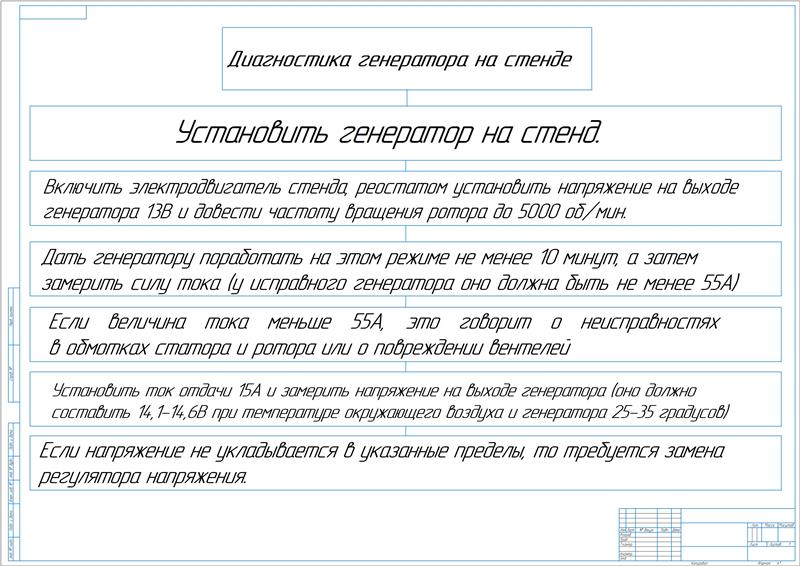

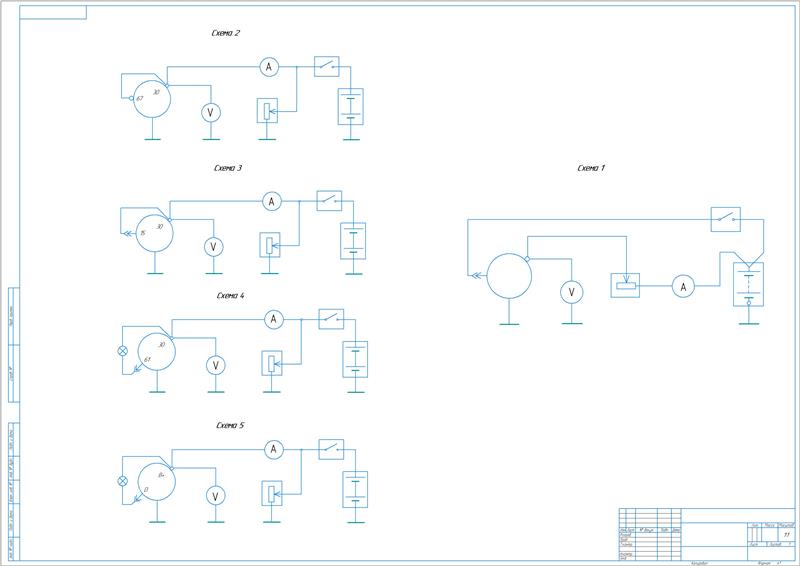

Генератор устанавливается на стенд и выполняется его подсоединение. Включается электродвигатель стенда. С помощью реостата выполняется установка напряжения на выходе генератора 13 В и частота вращения ротора доводится до 5000 мин^-1. На этом режиме работа генератора выполняется в течении 10 минут. Затем замеряется сила тока отдачи. Ее показатель должен быть не менее 55 А. В случае, когда замеренная величина отдаваемого тока меньше, это свидетельствует от возможных неисправностях в обмотках статора и ротора или о повреждении вентилей. Проверка напряжения на выходе генератора выполняется при частоте вращения 5000 мин^-1. Так же проводится проверка генератора электронным осциллографом, что позволяет по форме кривой выпрямленного напряжения быстро и точно выявить исправность генератора и обнаружить характер повреждения. Проверка статора выполняется отдельно, по окончании разборки генератора. В первую очередь проверяется наличие обрывов в обмотке и отсутствие замыкания витков на массу с помощью омметра или контрольной лампы. Посредством дефектоскопа проверяется отсутствие короткозамкнутых витков. Затем проводится проверка конденсатора, вентилей выпрямительного блока, дополнительных диодов, регулятора напряжения.

Сделано описание последовательности операций по разборке-сборке генератора и его ремонту.

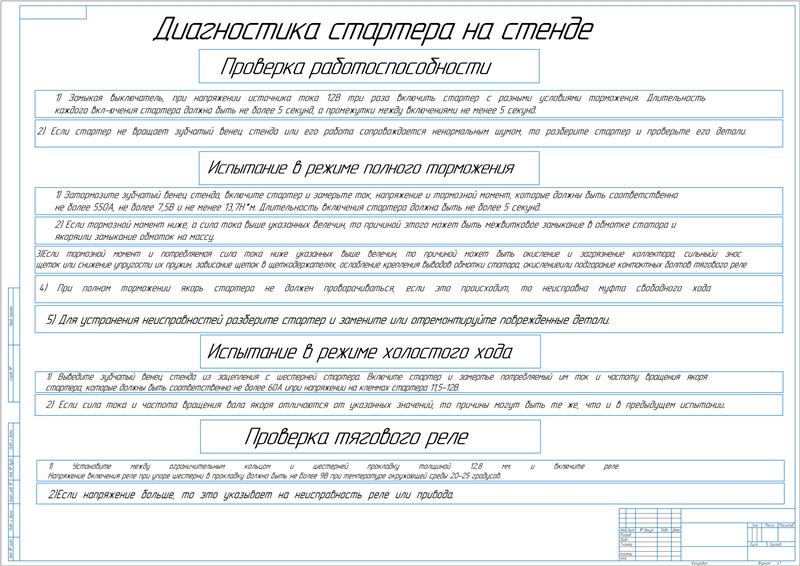

Приведено описание диагностики, технического обслуживания и ремонта стартера легкового автомобиля с указанием последовательности выполнения технологических операций.

Описано рабочее место, оборудование и выполняемые технологические операции. Выполнена организация производственной и экологической безопасности предприятия.

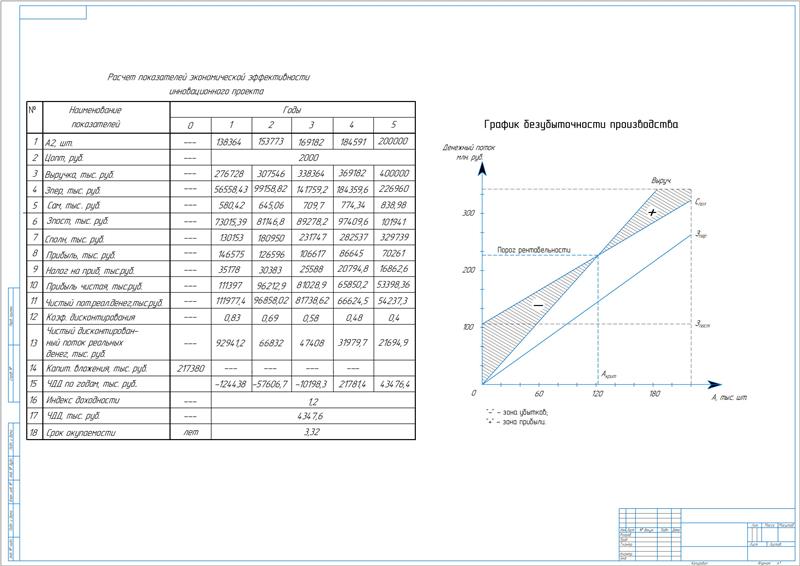

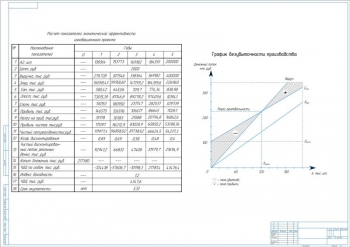

 Разработана экономическая часть проекта с определением индекса доходности 1,2, ЧДД 4347,6 тыс.руб и срока окупаемости 3,32 года.

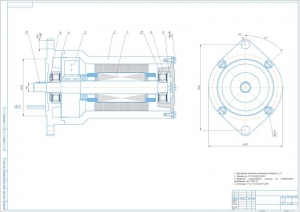

В дипломной работе разработан стенд по проверке, испытанию и диагностике генераторов и стартеров легкового автомобиля, конструкция электродвигателя и технология выполнения работ по обслуживанию.
