Модернизация стенда электропрогона ЯКПГ 565156.101

Описание

В проекте выполнена модернизация стенда электропрогона ЯКПГ 565156.101.

Приведен аналитический раздел. С помощью проектируемого стенда выполняется проверка на надежность электронного оборудования с напряжением питания 220 В, автоматическое подключение или отключение нагрузки к испытуемому блоку. Посредством блока зарядно-буферного выпрямителя обеспечивается электропитание радиоэлектронных устройств широкого применения стабилизированным напряжением постоянного тока при номинальной мощности. Он представляет собой понижающий импульсы преобразователь с гальванической развязкой входного и выходного напряжения.

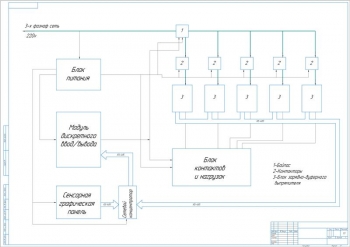

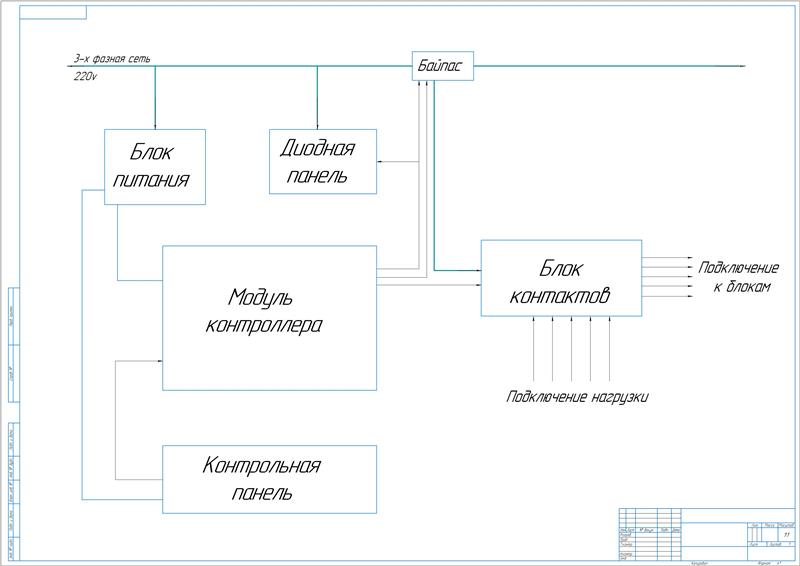

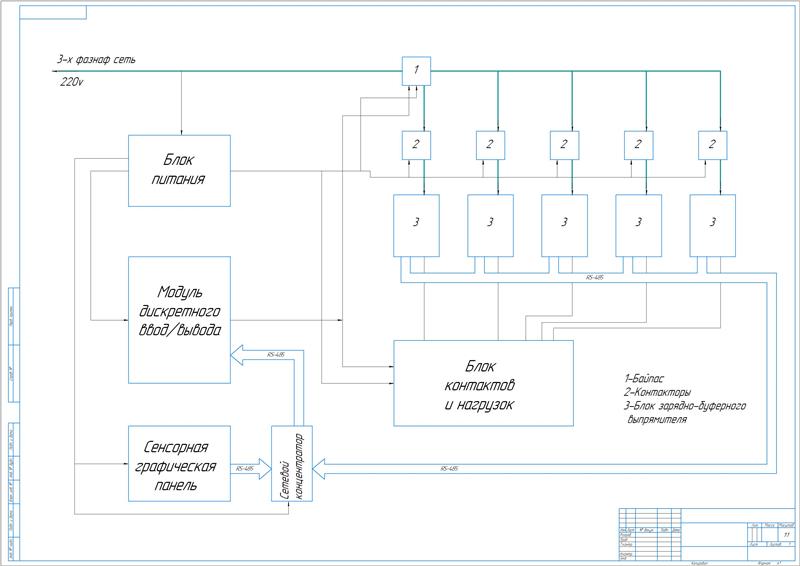

Рассмотрены аналоги диагностической аппаратуры силовой электроники: КРУ/КСО-Мнемо III, приборы контроля высоковольтных выключателей "Полюс". Произведен выбор способа реализации стенда с рассмотрением вариантов модернизации на основе: микроконтроллера, модуля дискретного ввода/вывода, персонального компьютера. По результатам исследования принят способ реализации диагностического стенда на основе модуля дискретного ввода/вывода, с независимой работой от ПК.

Разработан конструкторский раздел. Приведены характеристики модуля дискретного ввода/вывода. В ходе проведенного анализа рассмотрены конструкции модулей: ОВЕН, MDS-модуль, 7051, M-7051D, MD-808R/C, и операторских панелей: GP4000M, СП 270, MT8100i.

В качестве модуля дискретного ввода/вывода выбран M-7051D - с индикацией «сухой/мокрый» контакт, 16 каналов дискретного ввода, c изоляцией до 3750 В. Обеспечивает выполнение таких функций: сопряжение с энкодерными датчиками, подсчет импульсов и прочее. К каждому последовательному порту компьютера или контроллера может выполняться подключение до 255 модулей по интерфейсу RS-485. Подключение осуществляется через винтовые разъемы. Модуль выполнен с последовательным интерфейсом. Его монтаж производится на DIN рейку. Корпус выполнен из пластика. С его помощью осуществляется высокоскоростное управление дискретными сигналами.

В качестве операторской панели принята сенсорная графическая панель MT8100i. Она предназначена для систем автоматизации с повышенной устойчивостью к электропомехам. Широкоформатный дисплей (16:9) обеспечивает для пользователей дополнительную область экрана, на котором размещено меню, кнопки и другие объекты. Аппаратные средства расширения поддерживаются через универсальный USB, последовательный и SD интерфейсы. Принтеры и считывающие устройства штрих-кодов подключаются на основе расписания и конфигурации. Конфигурирование операторской панели осуществляется с помощью бесплатного программного обеспечения EasyBuilder 8000.

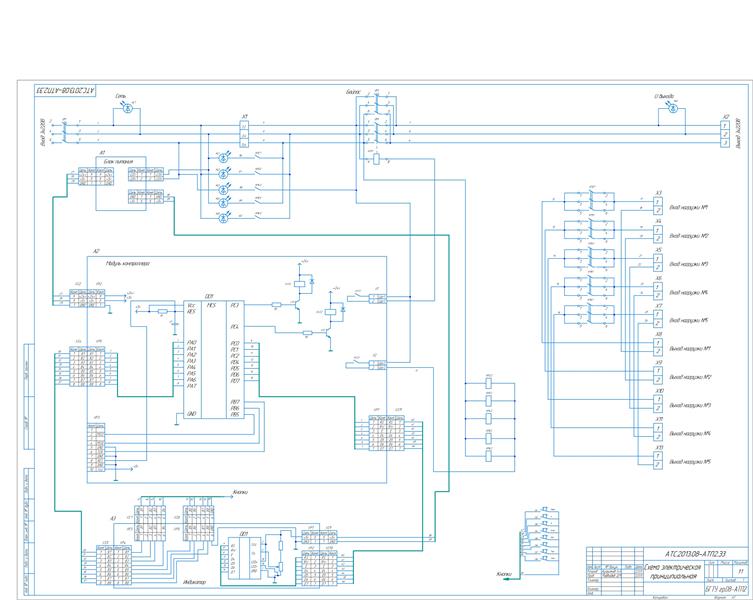

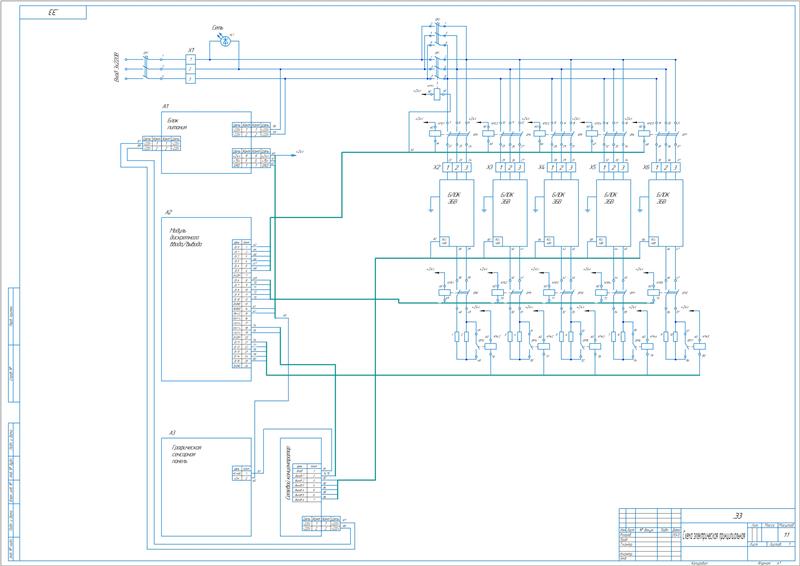

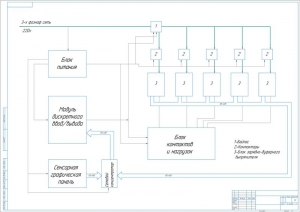

Выполнена разработка схемы стенда.

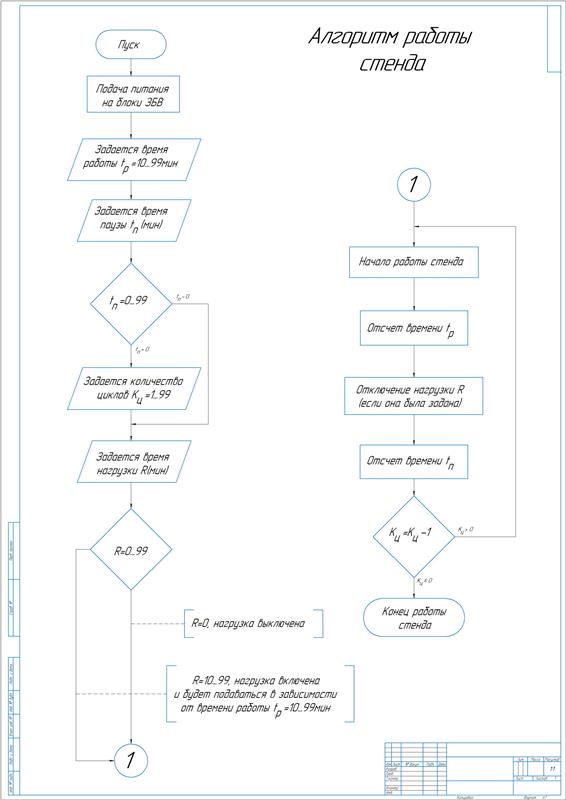

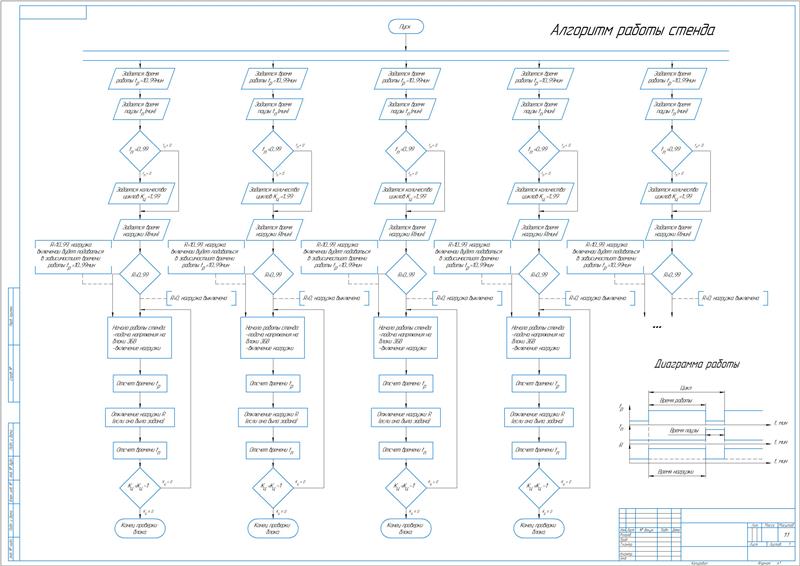

1. В разделе алгоритмизации и программирования разработан процесс проектирования управляющей программы для графической сенсорной панели. Приведены результаты проектирования программы.
2. В эксплуатационном разделе рассмотрены вопросы эксплуатации и техники безопасности при работе с высоковольтным оборудованием.
3. Составлена экономическая часть с расчетом экономического эффекта при внедрении в производство проектируемого диагностического стенда.
4. В части дипломного проекта "Стандартизация" приведены стандарты, используемые при проектировании.

          В работе выполнен проект модернизации стенда электропрогона ЯКПГ 565156.101 для обеспечения автоматизированной диагностики зарядно-буферного выпрямителя гарантированного электропитания.

 Чертежи (в программе): Компас 3D v
