Реконструкция электроремонтного цеха предприятия

Описание

Описание дипломной работы:

         В дипломной работе было выполнено технико-экономическое обоснование работы. Дана общая характеристика рассматриваемого предприятия, определена его специализация. Исходя из данных годовых отчетов можно сделать вывод о том, что основная специализация завода – ремонт силового оборудования, ремонт автотранспортного оборудования и изготовление нестандартного оборудования.

         Приведена номенклатура выпускаемой продукции. Определен производственный потенциал предприятия. Рассмотрено наличие основных фондов, объем потребляемой электрической энергии, кадровый персонал, численность работников и электроснабжение завода. Дана оценка показателей состояния электрохозяйства.

Представлены существующая и предлагаемая технологии ремонта электрооборудования.

         Выполнена разработка спецвопроса – пропитка и сушка изоляционных обмоток электродвигателей. Описано назначение пропитки, ее процесс, а также процесс лакировки.

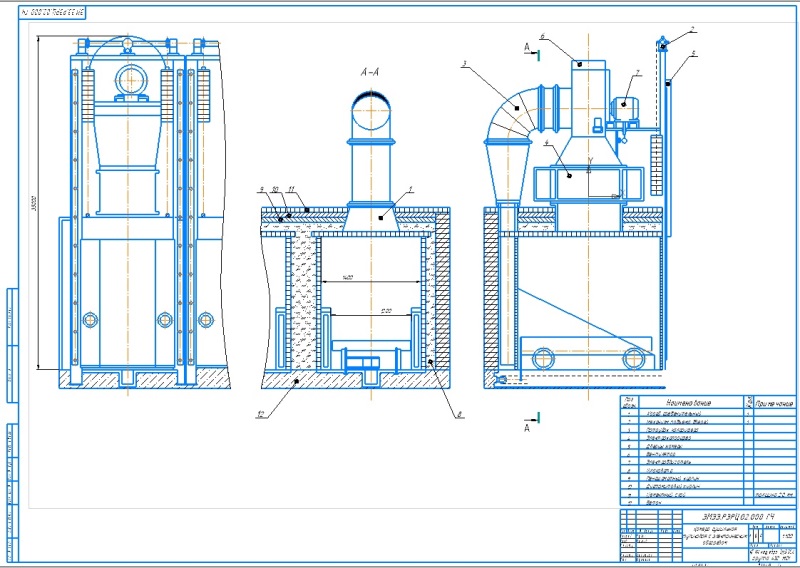

         Подробно рассмотрены компаундирование и сушка обмоток. Приведены классификация сушильных камер и основы их выбора. Определен порядок расчета сушильных установок.

         Выполнен тепловой расчет сушильных камер и котлов. Определены теоретический расчет тепла Q_T = 76551,3, кДж, тепловые потери камеры Q = 110210,54, кДж/ч и продолжительность нагрева Z = 15,71 ч.

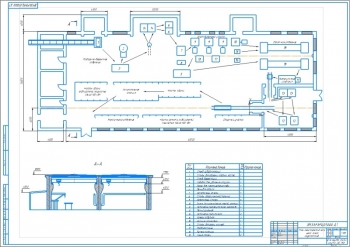

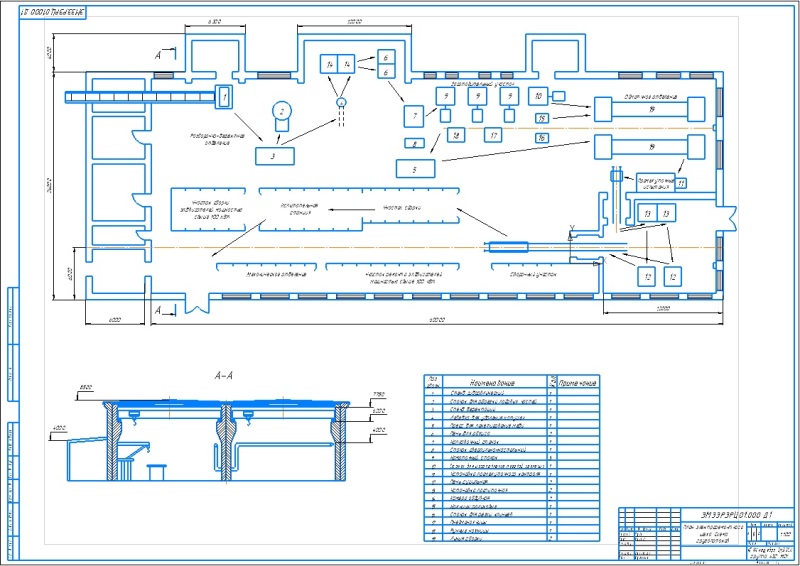

         Осуществлен выбор технологического оборудования и подъемнотранспортных машин по типовой технологии ремонта. Составлена спецификация основного оборудования электроремонтного цеха.

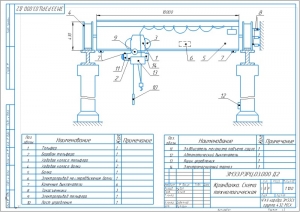

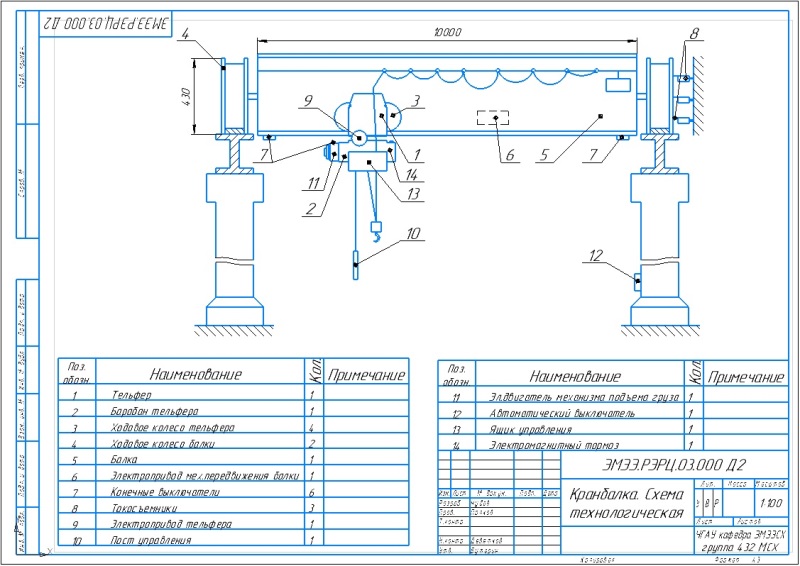

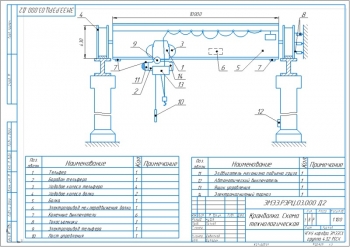

         Подобрано силовое электрооборудование, выполнен расчет электропривода кранбалки. На основании приведенных исходных данных был выполнен расчет потребной мощности лебедки: при подъеме груза Р = 3428 Вт, при пропускании Р = 3094 Вт и для механизма перемещения тельфера Р = 7408 Вт.

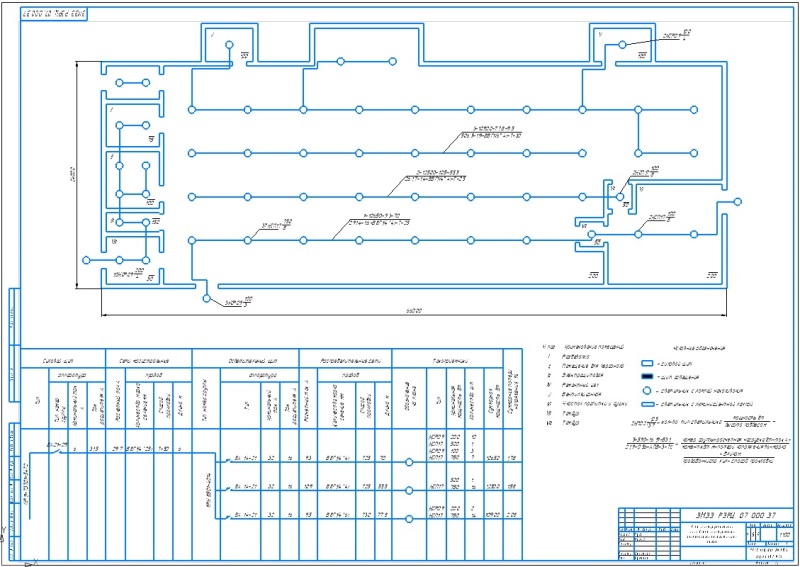

         Выполнен расчет освещения и осветительных сетей. Приведены характеристика помещений и светотехнические данные по помещениям. Выбор типа светового прибора является сложной технико-экономической задачей. Он производится по следующим параметрам:

• по кривой силе света;
• по защите от окружающей среды;
• по максимальному КПД светового прибора.

         Рассчитано помещение электроремонтного цеха. Вот некоторые результаты расчета: расчетная высота установки светильника Н_р - 6,7 м, расстояние между светильниками L_c - 6 м, количество рядов световых приборов m – 4 шт.

Также рассчитаем освещение электрощитовой методом удельной мощности. Получаем следующие данные: удельная мощность Р_уд - 32,2 Вт/м2, мощность лампы Р_л - 193,5 Вт, установленная мощность в помещении Р_уст - 400 Вт.

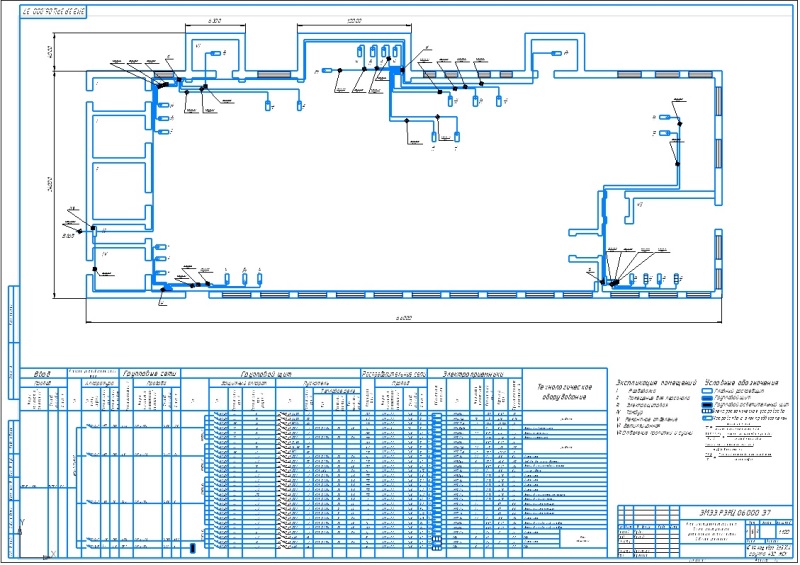

         Произведен расчет внутренних силовых и осветительных сетей. Результаты расчета заносим в таблицу:

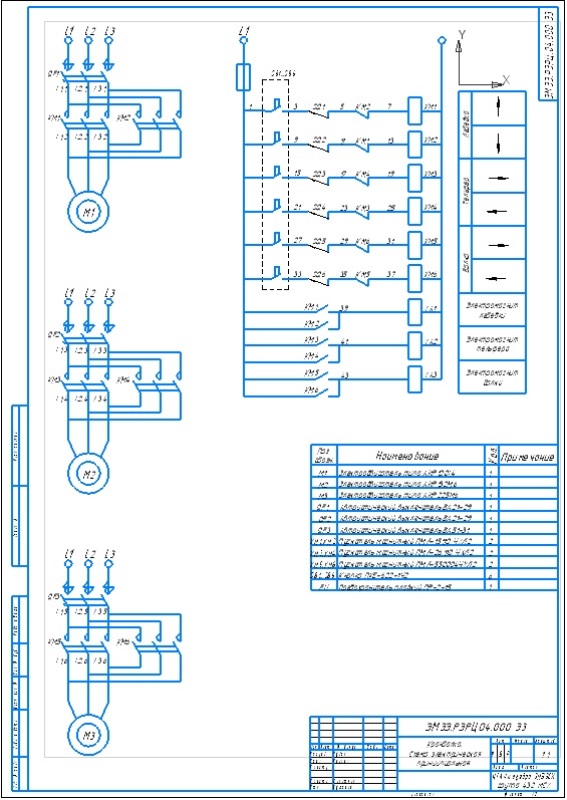

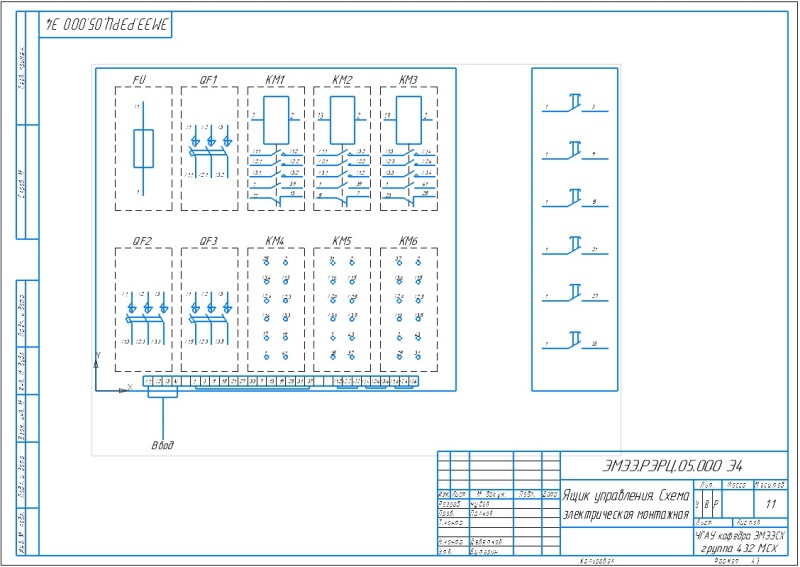

Осуществлен выбор пускозащитной аппаратуры:

1. Автоматический выключатель типа ВА21 – 29 – 3211 с параметрами: номинальное напряжение U_H,AB = 380 B, номинальный ток двигателя I_H,ДВ = 63 A, номинальный ток расцепителя I_H,РАСЧ = 20 А, кратность срабатывания максимального расцепителя k_э = 12
2. Реверсивный пускатель, без реле типа ПМЛ 251102-УХЛ2 с параметрами: I_н=25 А, степень защиты IP00, число контактов вспомогательной цепи -1 замыкающий, -1 размыкающий для пускателей на 25 А.
3. Кнопки типа ПКЕ – 622 – 1У2, с параметрами: климатическое исполнение IP54, 2 упругие кнопки.
4. Предохранитель типа ПР 2 – 15УХЛЗ с параметрами: U_H = 220 B, I_пл = 1 А, I_н = 15 А.

Сметно-финансовые расчеты позволяют сделать вывод, что капиталовложения в размере 1308 тыс. руб., окупаются за 2,59 года.

        Поэтому внедрение данной работы экономически целесообразно и позволяет заводу снизить себестоимость продукции, путем снижения потерь от простоя электрооборудования.
