Выпускной квалификационный проект стенда для разборки и сборки автомобильных агрегатов

ВУЗ: БГСХА

Дипломный проект:

44 с., 13 рис., 1 табл., 9 источников, 8 листов чертежей и плакатов, 0 приложений.

Перечень графического материала (в Компасе):

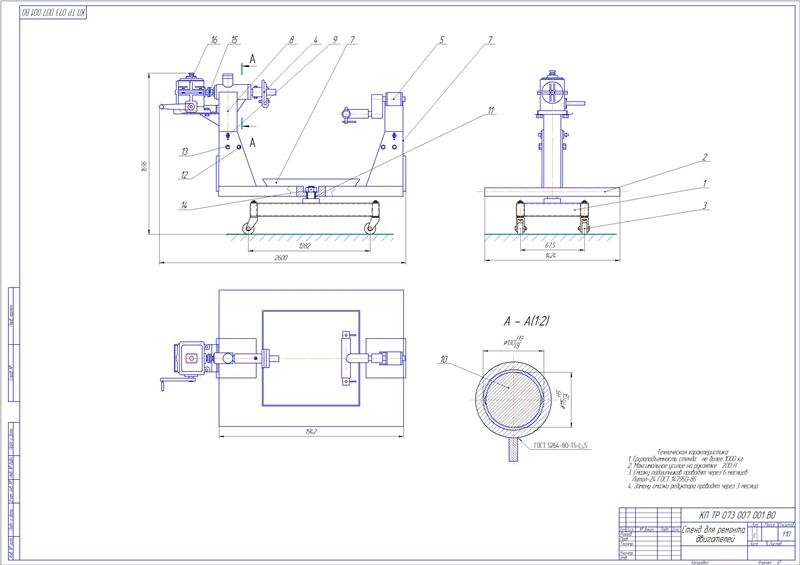

1. Чертеж приспособления для ремонта двигателей и агрегатов автомобилей (формат А1)

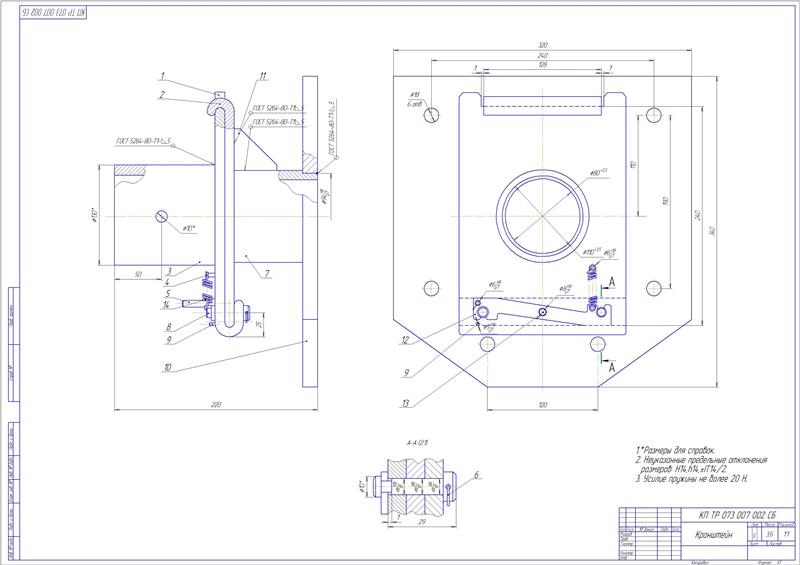

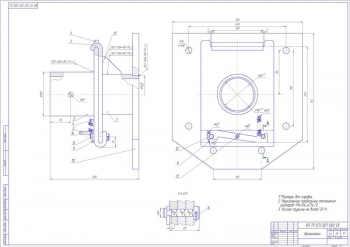

2. Чертеж кронштейна (формат А1)

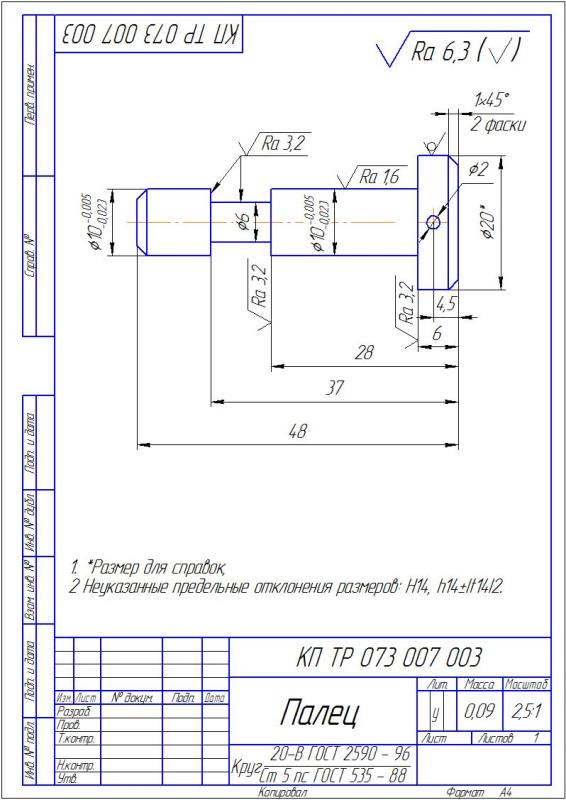

3. Чертеж детали палец (формат А4)

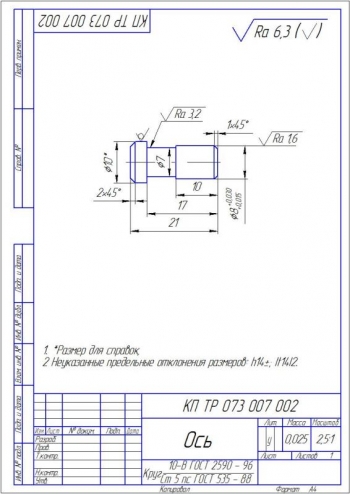

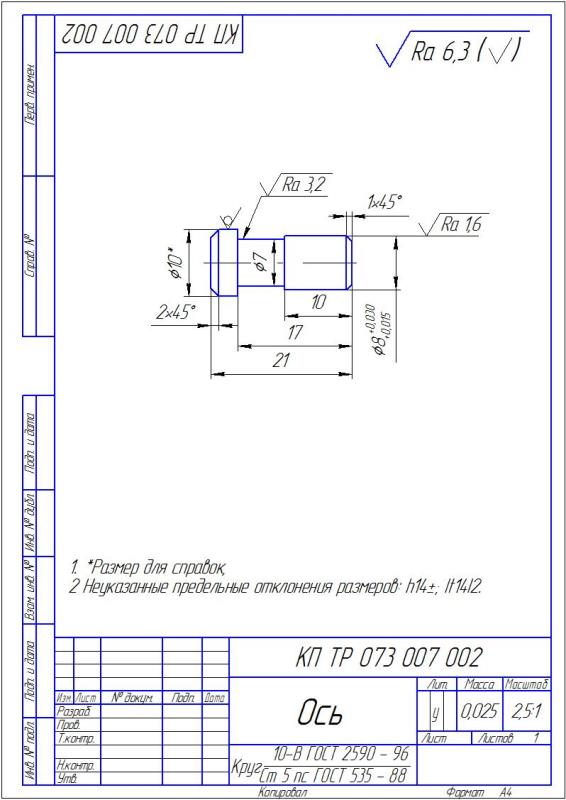

4. Чертеж детали ось (формат А4)

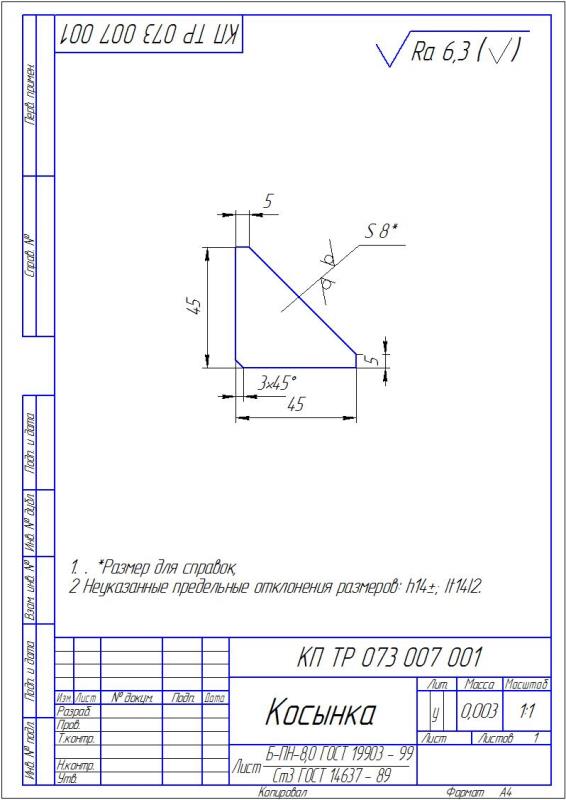

5. Чертеж детали косынка (формат А4)

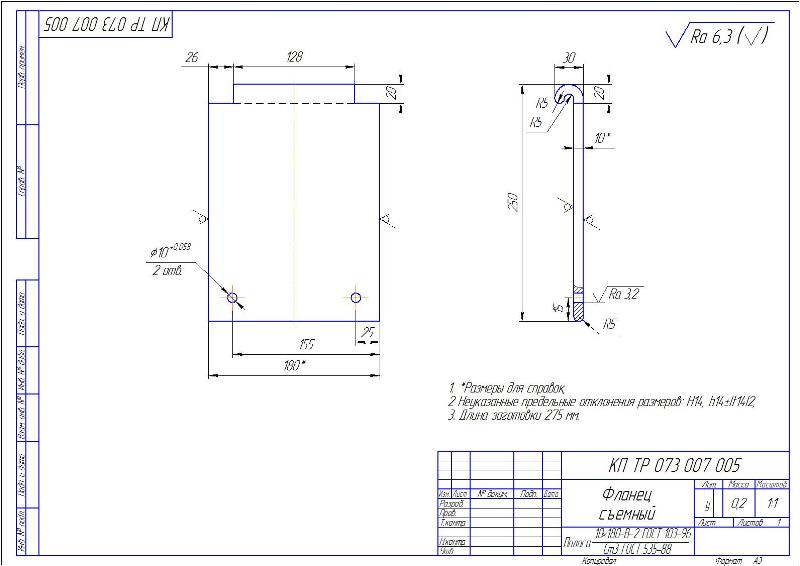

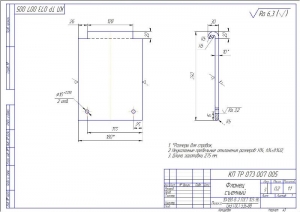

6. Чертеж детали фланец съемный (формат А3)

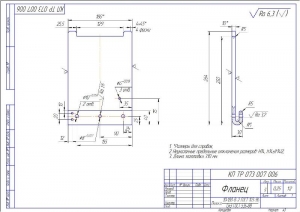

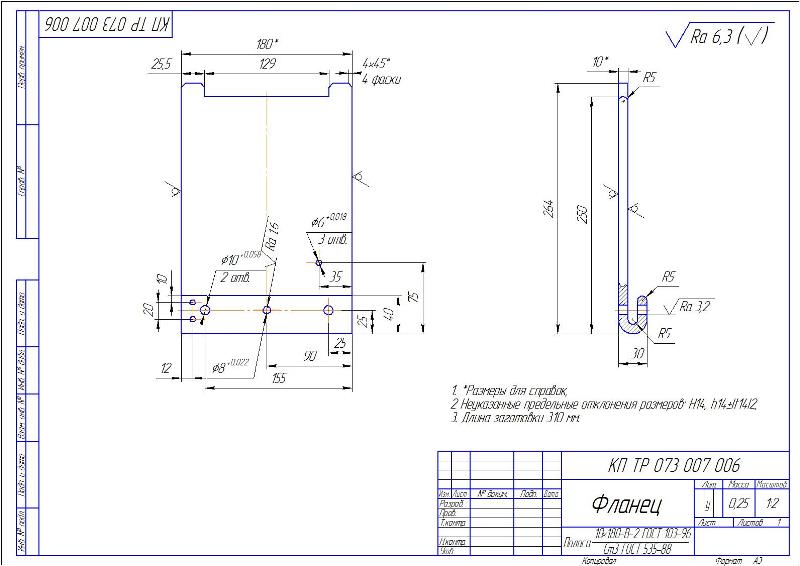

7. Чертеж детали фланец (формат А3)

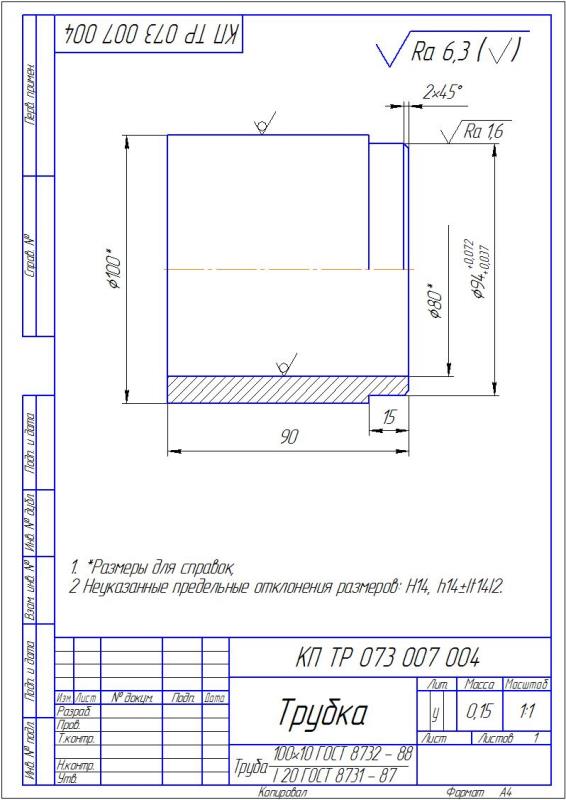

8. Чертеж детали трубка (формат А4)

Спецификация – 3 листа

Описание проекта

В представленном дипломном проекте разработан стенд для разборки и сборки автомобильных агрегатов.

В разделе ремонтная технологичность описано устройство двигателя автомобиля Камаз 740.10 и дана его техническая характеристика. Рассмотрены неисправности возможные двигателя, например: двигатель не пускается; двигатель не развивает мощности необходимой, работает неустойчиво, дым при его работе; шум посторонний в турбокомпрессоре; шум высокочастотный; расход масла повышенный; понижение давления масла в системе смазочной; загорание сигнализатора аварийной температуры масла; повышение давления масла в системе смазочной; стук при работе двигателя; стук вала коленчатого глухого тона; стук подшипников шатунных; стук поршней приглушенный; стук пальцев поршневых; температура повышенная жидкости в системе охлаждения, повышенный расход жидкости охлаждающей и тому подобное.

В технологическом разделе проведен обзор существующих конструкций стендов для разборки и сборки автомобильных агрегатов. Произведен поиск патентный в следующих направлениях: повышение производительности труда за счет использования специальных быстросъемных устройств, применение автоматических схем с целью уменьшения трудоемкости работ на стенде и повышение безопасности труда при работе на стенде. Рассмотрены схемы поворотного устройства и соединения кронштейнов.

В конструкторской части ВКР разобрано устройство и принцип работы стенда. Выполнены прочностные расчеты устройства, а именно: расчет трубки съемного фланца, расчет шва сварного, расчет соединения съемного фланца и фланца устройства. По проведенным расчетам можно прийти к выводу, что полученная конструкция приспособления достаточно проста в изготовлении и использовании. Также конструкция обладает прочностью достаточной, что существенно приводит к увеличению срока службы. Немало важным является и тот факт, что разработанная конструкция универсальна.

В разделе безопасность труда рассмотрена техника безопасности при работе с приспособлением и правила эксплуатации. Приспособление достаточно безопасно в эксплуатации.

В экономической части выполнены следующие расчеты: стоимость нового приспособления, экономия, полученная от внедрения разрабатываемого приспособления, а также срок окупаемости вложений капитальных в приспособление.

По окончании проведенных расчетов сделаны соответствующие выводы.

В части графической проекта дипломного представлены следующие чертежи: приспособления для ремонта двигателей, кронштейна, детали палец, детали ось, детали косынка, детали фланец съемный и детали трубка.

Содержание дипломного проекта

Аннотация

Введение

1 Технологичность ремонтная

1.1 Устройство общее и характеристика техническая двигателя Камаза 740.10

1.2 Неисправности возможные и способы их устранения

2 Раздел технологический

3 Часть конструкторская

3.1 Устройство общее и принцип работы стенда

3.2 Расчеты прочностные устройства

4 Техника безопасности при работе с приспособлением и правила эксплуатации

5 Обоснование разработки технико-экономическое

Заключение

Использованные источники
