Пояснительная записка (в программе Word) 103 с., 3 источника

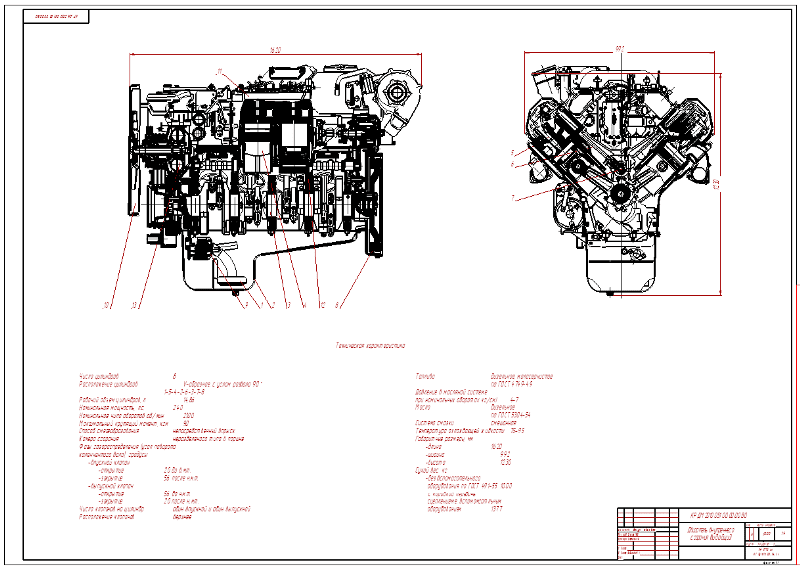

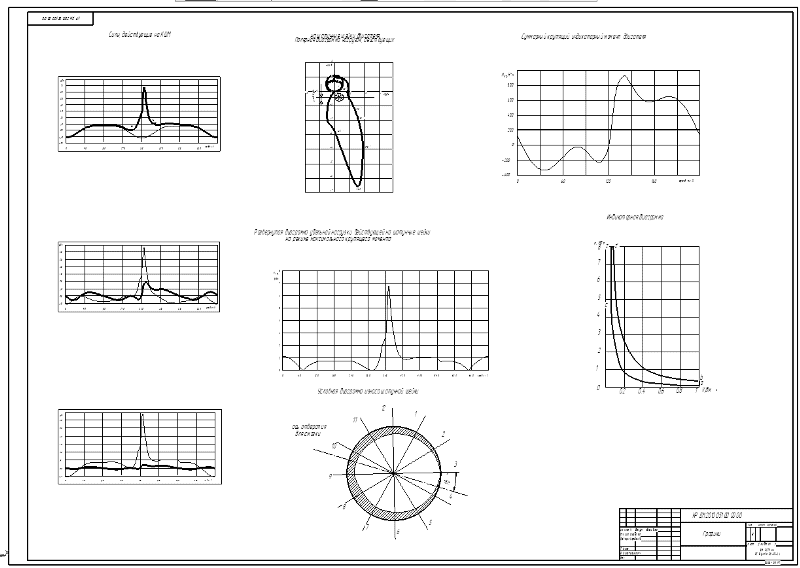

Чертежи (в программе Компас 3Dv и AvtoCAD) 2 листа, спецификация
Описание
В курсовой работе выполняется проектирование двигателя ЯМЗ-238 с техническими характеристиками:
Число цилиндров 8
Расположение цилиндров V-образное, с углом развала 90
1-5-4-2-6-3-7-8
Рабочий объем цилиндров, 14,86 л
Номинальная мощность, 240 л.с.
Номинальное число оборотов 2100 об/мин
Максимальный крутящий момент, 90 кгм
Способ смесеобразования непосредственный впрыск
Камера сгорания неразделенного типа в поршне
Фазы газораспределения (угол поворота
коленчатого вала), градусы:
- -впускной клапан
- -открытие 20 до в.м.т.
- -закрытие 56 после н.м.т.
- -выпускной клапан
- -открытие 56 до н.м.т.
- -закрытие 20 после н.м.т.
Число клапанов на цилиндр один впускной и один выпускной
Расположение клапанов верхнее
Топливо дизельное, малосернистое
по ГОСТ 4749-49
Давление в масляной системе
при номинальных оборотах кг/см² 4-7
Масло дизельное
по ГОСТ 5304-54
Система смазки смешанная
Температура охлаждающей жидкости 75-95
Габаритные размеры, мм
- -длина 1620
- -ширина 992
- -высота 1230
Сухой вес, кг
- -без вспомогательного
- оборудования по ГОСТ 491-55 1000
- -с коробкой передач, сцепление, вспомогательным
- оборудованием 1377
В результате расчетов систем и механизмов дизеля, приведенных в данном курсовом проекте, установлено
- Двигатель обеспечивает развитие необходимой мощности при различных скоростях движения трактора, хорошую приемистость при трогании с места.
- Двигатель обладает хорошей топливной экономичностью на всех режимах его работы.
- Высокая удельная мощность и малые габаритные размеры
- Двигатель обеспечивает надежность его пуска при низких температурах
- Двигатель имеет перспективную конструкцию, позволяющую производить ее дальнейшую модернизацию путем форсирования мощности двигателя и улучшения его показателей в соответствии с уровнем развития техники.
