Пояснительная записка (в программе Word) 30 с., 11 рис., 4 источника
Чертежи (в программе Компас) 7 листов плакатов и чертежей, спецификации 4 листа
ВУЗ ВГТА
Описание
Проект по дисциплине «ПТМ»

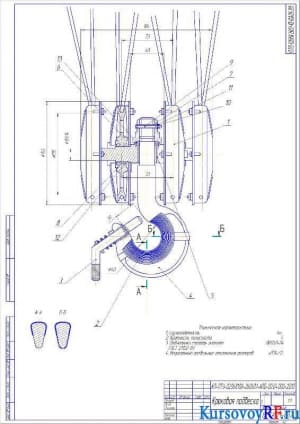

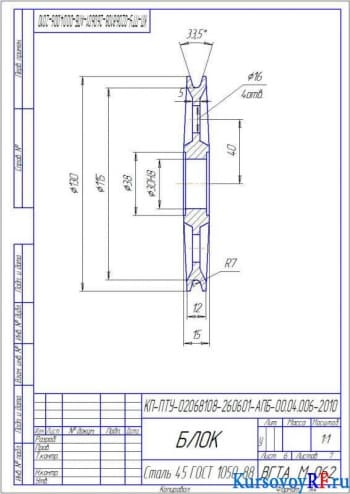

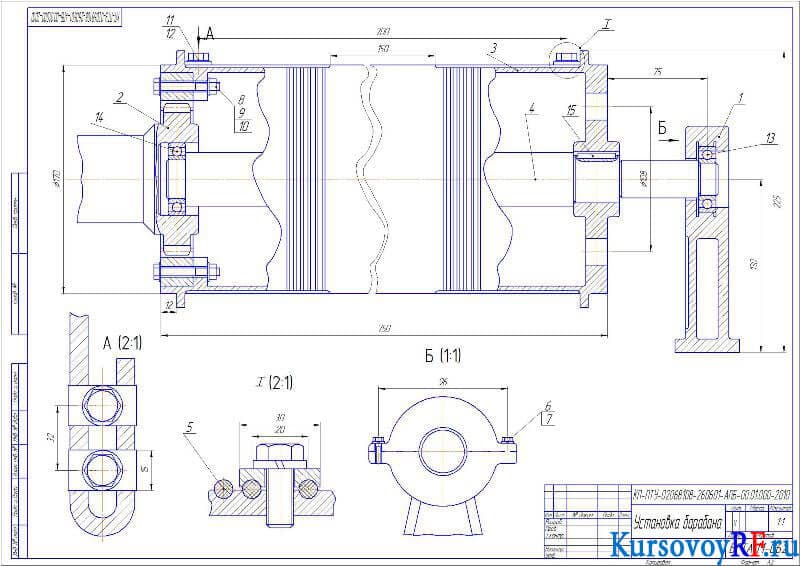

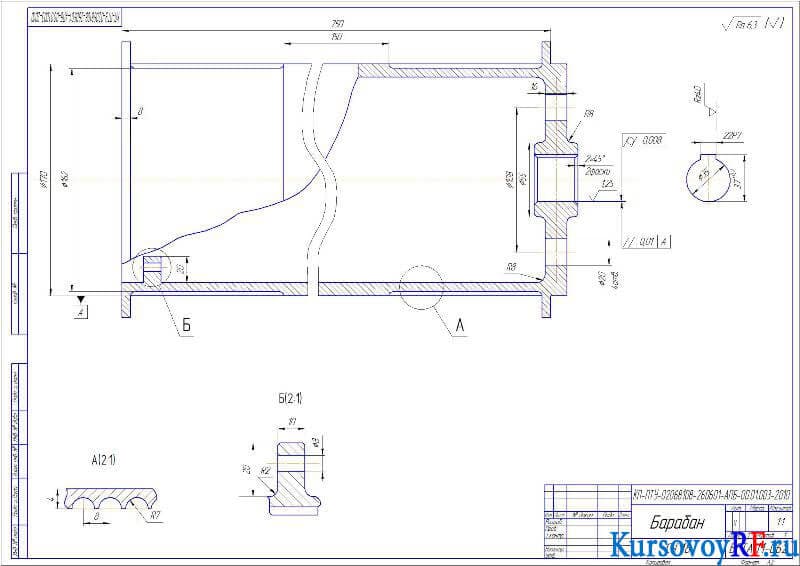

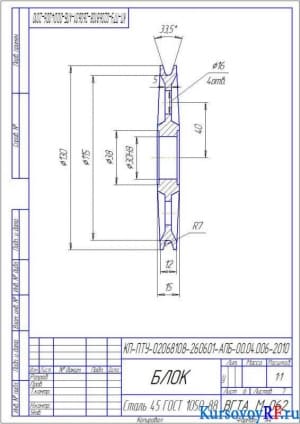

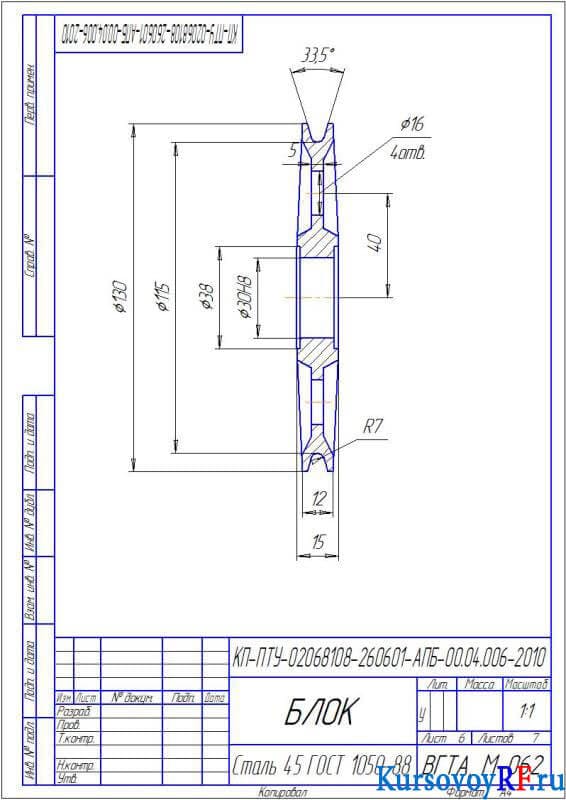

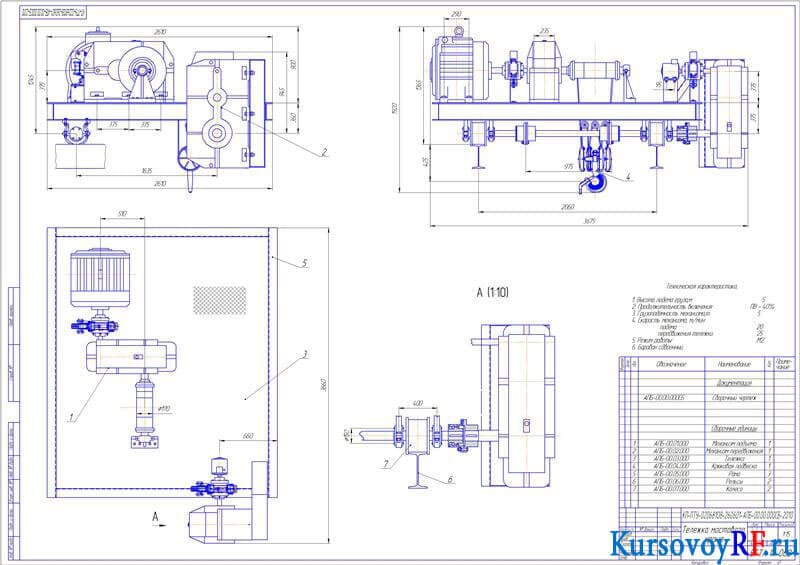

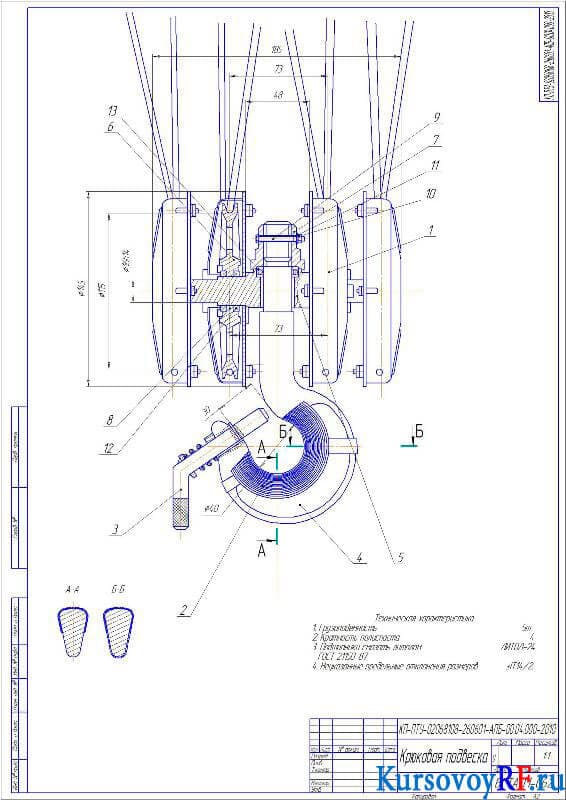

В курсовой работе были представлены исходные данные для проектирования, составлена схема тележки мостового крана. Проведен литературный обзор, выполнено описание прототипа. Рассчитан канат, осуществлен выбор крюковой подвески и крюка. Определены основные размеры блока и барабана, произведен проверочный расчет оси барабана, подобраны подшипники и электродвигатель. Выполнено уточнение выбора, проведена проверка электродвигателя на пусковые загрузки и времени торможения. Рассчитаны крепления каната к барабану и механизм передвижения механизма. Составлена кинематическая схема механизма, осуществлен выбор диаметра ходовых колес. Найдены сопротивления передвижение тележки и мощности двигателя. Проведена проверка электродвигателя на время разгона. Рассчитан тормозной момент и подобран тормоз.
