Модернизация конструкции ходовой части трактора ВТ-150

Код: 01.01.02.10.09

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Модернизация, Сельскохозяйственный, Трактор, Гусеничный, ВТ-150

Пояснительная записка (в программе Word) 169 с., 32 рис., 53 табл.
Чертежи (в программе Автокад) 11 листов плакатов и чертежей
ВУЗ ВолгГТУ

Содержание

Введение
1.1 Требования технические на автомобиль
1.1.1 Описание типа, назначения и места в системе машин
1.1.2 Показатели тяговые и скоростные при работе трактора на стерне
1.1.3 Показатели, которые характеризуют проходимость и устойчивость трактора гусеничного
1.1.4 Показатели весовые трактора гусеничного
1.1.5 Уход технический за трактором гусеничным
1.1.6 Надежность, долговечность, износостойкость
1.1.7 Трудовые условия и правила безопасности
1.1.8 Унификация с тракторами других типов
1.1.9 Двигатель трактора
1.1.10 Передача силовая и тормоза
1.1.11 Аппарат ходовой
1.2 Задание техническое
1.3 Решения технические
1.3.1 Классификация цепей гусеничных
1.3.2 Гусеница составная типа рельсового с приподнятыми шарнирами закрытыми
1.3.3 Гусеницы с звеньями литыми
1.3.4 Гусеницы литые типа рельсового
1.3.5 Гусеницы с РМШ
1.3.6 Гусеницы резиноармированные
1.3.7 Исследование патентное
1.3.8 Перспективы развития конструкций движителей тракторов гусеничных
1.4 Проектируемое устройство
1.4.1 Решение конструктивное шарнира цепи гусеничной
1.4.2 Силы и напряжения действующие в шарнире
1.4.3 Распределение давлений движителей гусеничных на почву
1.4.4 Решение конструктивное звена цепи гусеничной
1.5 Расчеты проверочные основных узлов трактора гусеничного
1.5.1 Определение муфты сцепления
1.5.2 Нагрузки на подшипниковых опорах валов
1.5.3 Частота вращения вала вторичного на передачах отдельных
1.5.4 Распределение времени работы трактора гусеничного на передачах отдельных
1.5.5 Ресурс подшипников
1.5.6 Расчет подшипников моста заднего
1.5.7 Определение частоты вращения шестерни коронной и сателлитов на передачах отдельных
1.5.8 Ресурс подшипников
1.5.9 Расчет шестерен
1.5.10 Определение параметров геометрических
1.5.11 Расчет частоты вращения шестерен на отдельных передачах
1.5.12 Расчет на выносливость контактную активных поверхностей зубьев
1.5.13 Определение на прочность контактную при воздействии нагрузки максимальной
1.5.14 Определение на глубинную выносливость контактную
1.5.15 Расчет на глубинную прочность контактную при воздействии нагрузки максимальной
1.5.16 Определение зубьев на выносливость при изгибе
1.5.17 Определение на прочность при изгибе нагрузкой максимальной
1.5.18 Критерии необходимости расчета валов
1.5.19 Расчет на прочность статическую
1.5.20 Критерии необходимости расчета полуоси моста заднего
1.5.21 Расчет на прочность статическую
1.5.22 Расчет на прочность усталостную
1.6 Расчет тяговый
2.1 Оценка безопасности объекта разрабатываемого
2.2 Обеспечение безопасности объекта разрабатываемого
2.3 Правила безопасности при погрузке, транспортировании
2.4 Правила безопасности в конструкции
2.5 Правила безопасности при испытании движителя гусеничного
2.6 Санитария производственная
2.7 Пожаробезопасность
3.1 Назначение детали
3.2 Оценка технологичности устройства
3.3 Расчет цепи размерной
3.4 Тип производства
3.5 Подбор метода оптимального изготовления заготовки
3.6 Подбор баз технологических
3.7 Подбор способов обработки
3.8 Подбор маршрута технологического
3.9 Припуски
3.10 Режим резания при обработке токарной
3.12 Автоматизация процессов технологических
3.13 Коэффициент использования оборудования
4.1 Осуществление процесса исследования и проектирования
4.2 Исследования маркетинговые
4.3 Оценка экспертная уровня конкурентоспособности товара
4.4 Затраты на выполнение исследования и проектирования
4.5 Себестоимость и цена изделия спроектированного
4.6 Оценка эффективности экономической проекта
4.7 Оценка доходности проекта

Состав чертежей

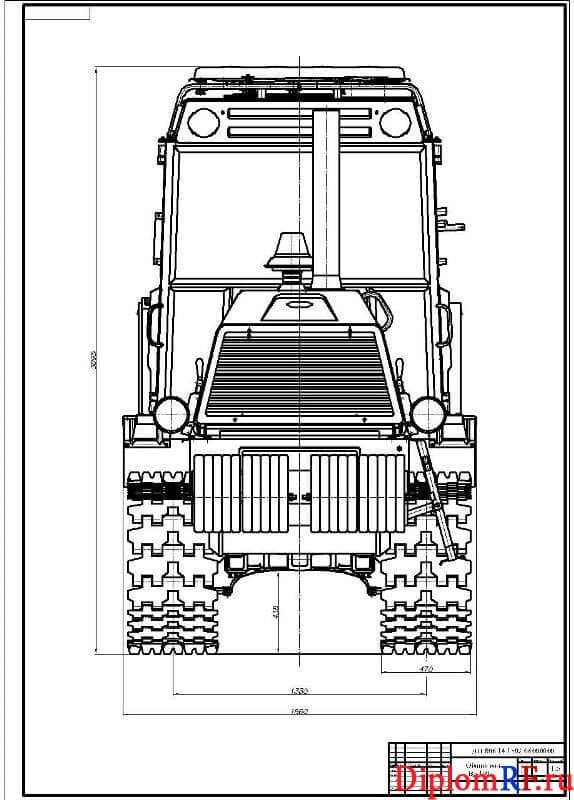

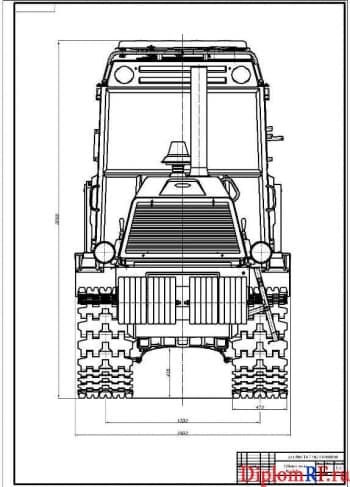

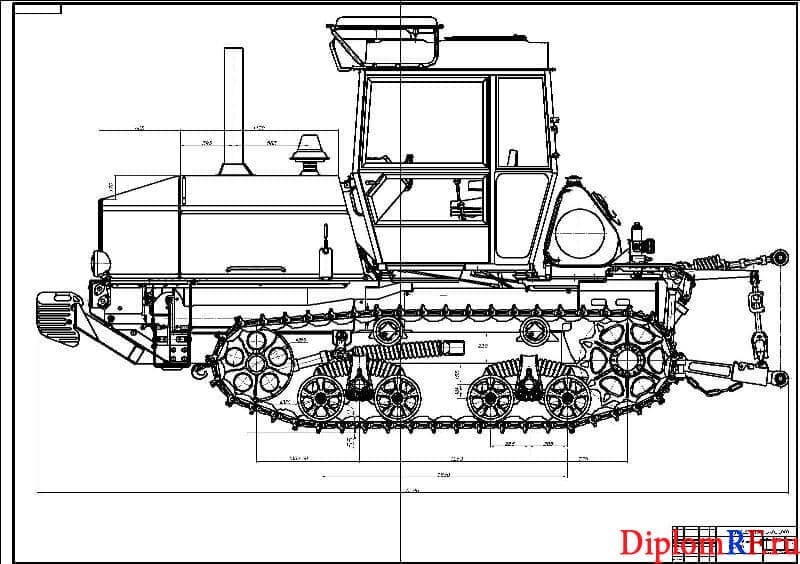

Чертеж вида общего трактора гусеничного ВТ-150 А1
Сельскохозяйственный трактор модели ВТ-150 А1

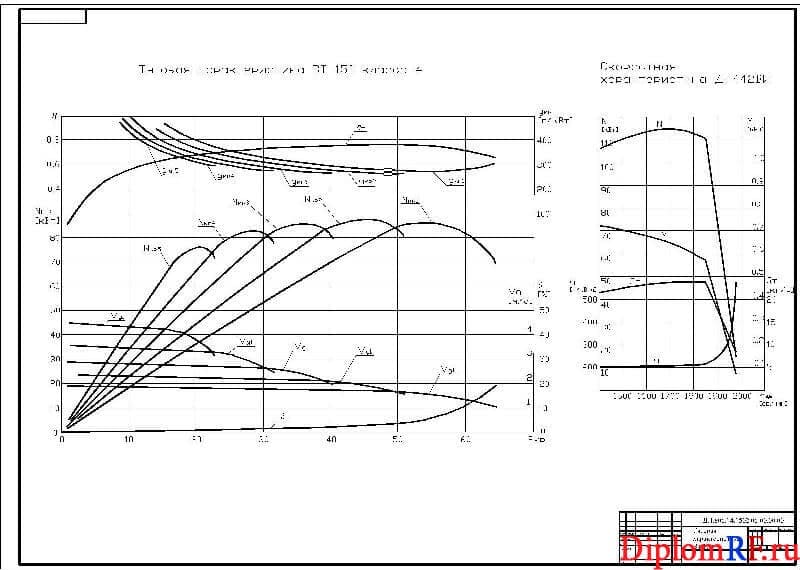

Плакат показателей тяговой характеристики ВТ-150 А1

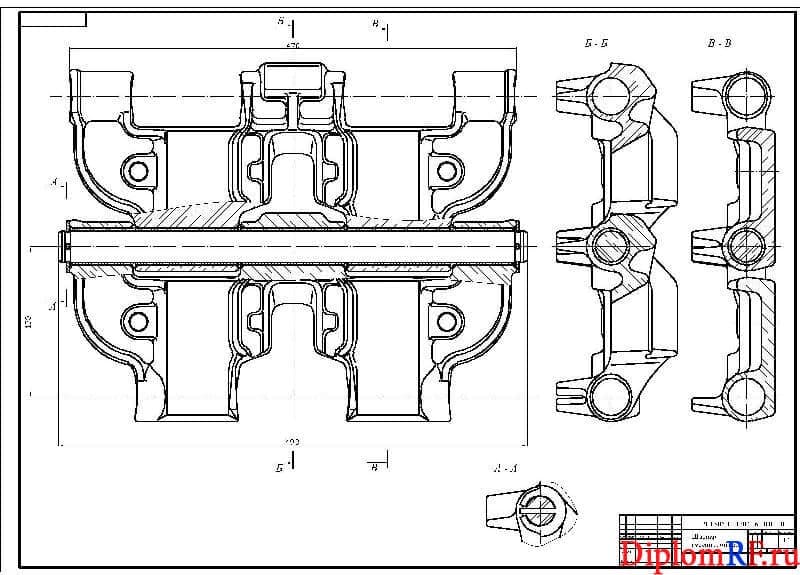

Чертеж шарнира цепи гусеничной А1

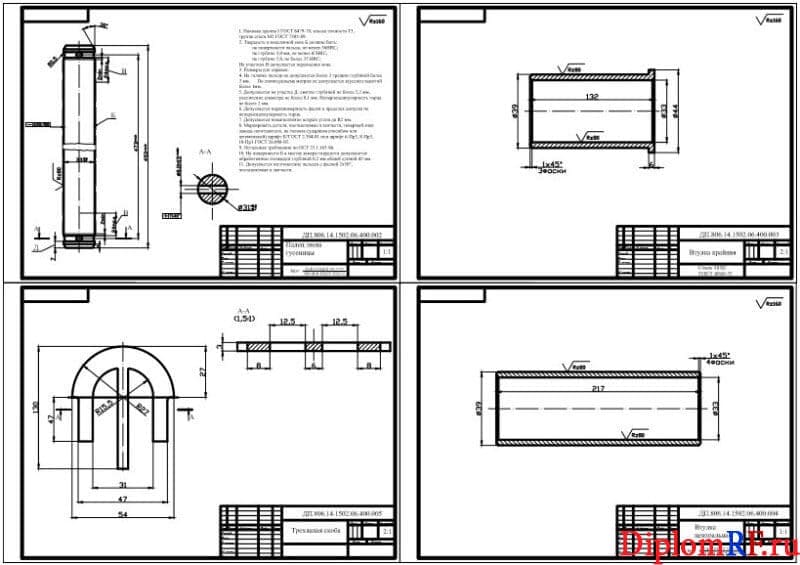

Деталировка: палец звена гусеницы, втулка крайняя, втулка центральная, скоба трехлапая А1

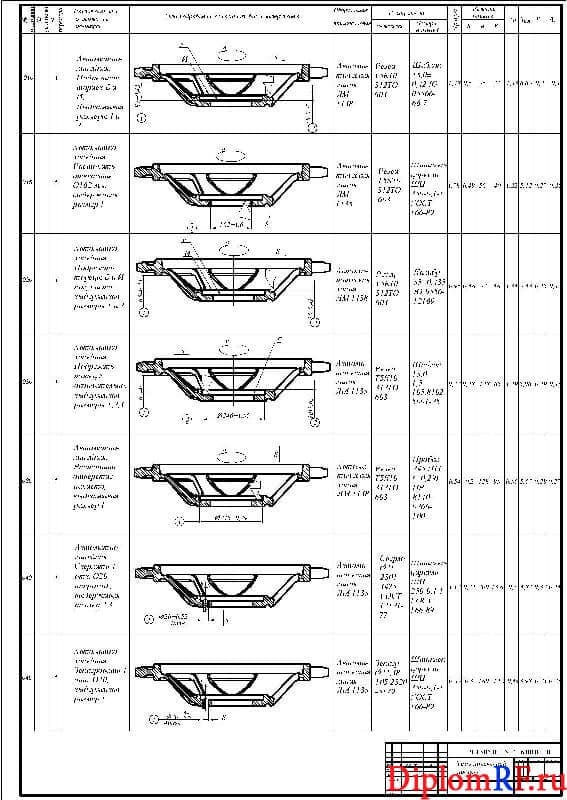

Технологический процесс А1

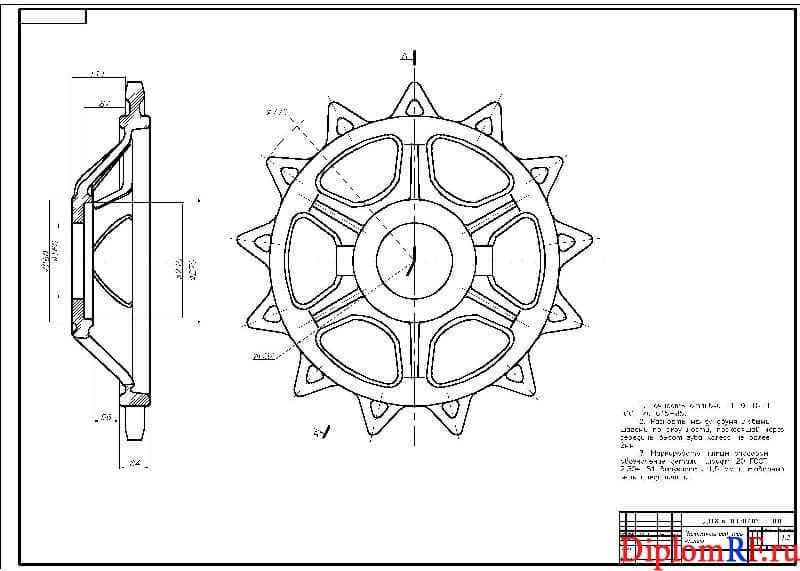

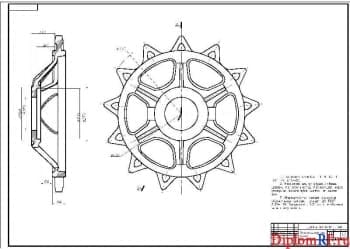

Рабочий чертеж заготовки колеса ведущего А1

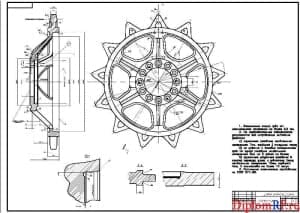

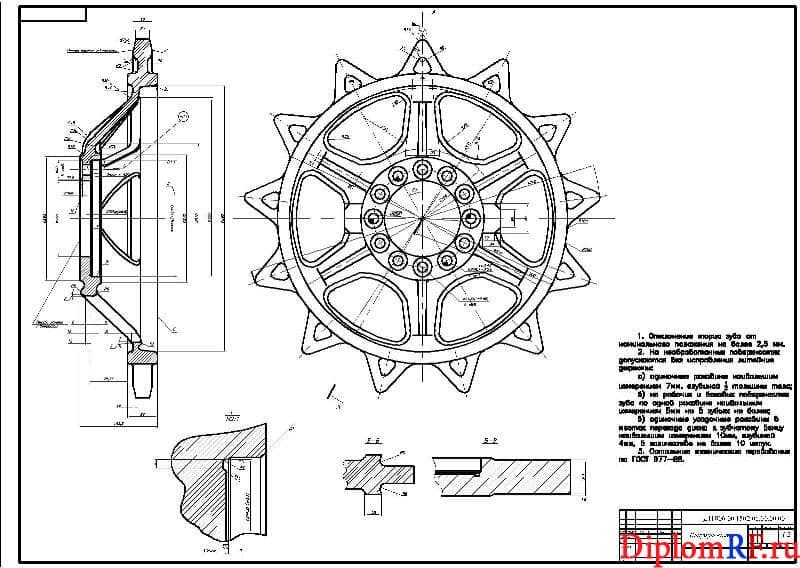

Чертеж колеса ведущего А1

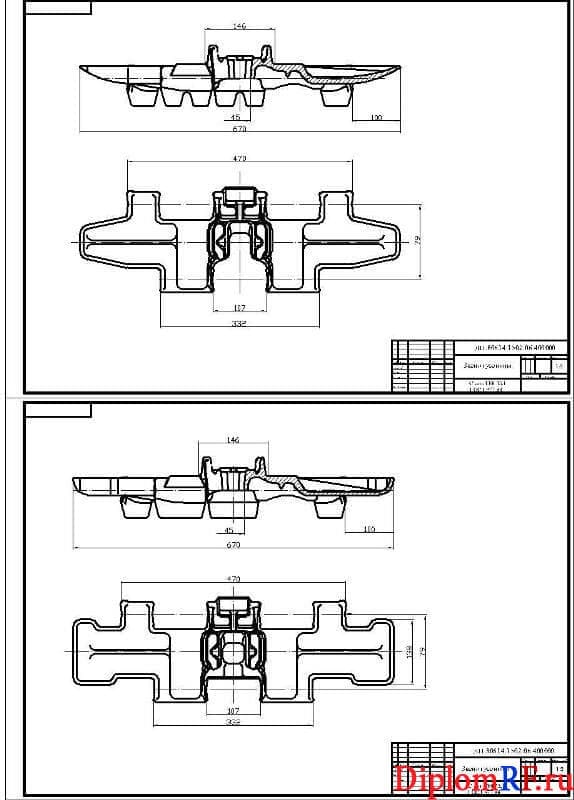

Чертеж звена гусеницы А1

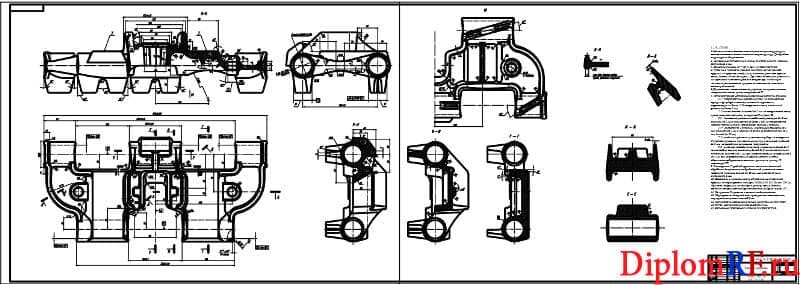

Деталь звено гусеницы А1х2

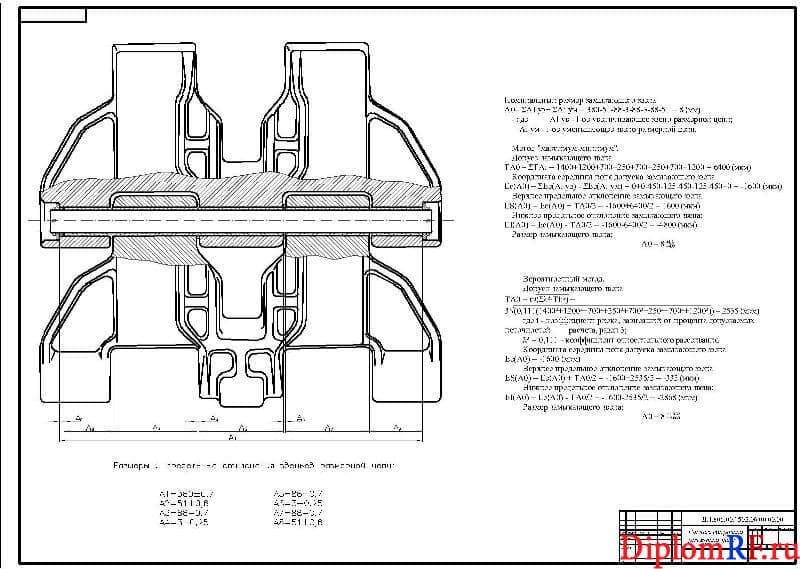

Плакат расчета сборной размерной цепи А1

Описание

В дипломной работе разработан движитель для трактора гусеничного сельскохозяйственного тягового 4 класса на базе ВТ-150.
В первом разделе пояснительной записки описаны требования технические на автомобиль. Дано описание таких данных как: тип, назначение и место в системе машин; показатели тяговые и скоростные при работе трактора на стерне; показатели, которые характеризуют проходимость и устойчивость трактора гусеничного; показатели весовые трактора гусеничного; уход технический за трактором гусеничным; надежность, долговечность, износостойкость; трудовые условия и правила безопасности; унификация с тракторами других типов; двигатель трактора; передача силовая и тормоза; аппарат ходовой. Выполнено задание техническое и приведены решения технические.

Рассмотрена классификация цепей гусеничных. Приведено описание разных типов гусениц. Проведено исследование патентное. Рассмотрены перспективы развития конструкций движителей тракторов гусеничных. Представлено проектируемое устройство. Описано решение конструктивное шарнира цепи гусеничной. Рассчитаны силы и напряжения действующие в шарнире. Дано описание распределения давлений движителей гусеничных на почву. Приведено решение конструктивное звена цепи гусеничной. Произведены расчеты проверочные основных узлов трактора гусеничного. Определена муфта сцепления. Рассчитаны нагрузки на подшипниковых опорах валов.

Выполнены следующие расчеты: частоты вращения вала вторичного на передачах отдельных; ресурса подшипников; подшипников моста заднего; частоты вращения шестерни коронной и сателлитов на передачах отдельных; шестерни; параметров геометрических; частоты вращения шестерен на отдельных передачах; на выносливость контактную активных поверхностей зубьев; на прочность контактную; на глубинную выносливость контактную; на глубинную прочность контактную; зубьев на выносливость при изгибе; на прочность при изгибе нагрузкой максимальной; на прочность статическую; на прочность статическую и на прочность усталостную. Представлено распределение времени работы трактора гусеничного на передачах отдельных. Определены критерии необходимости расчета валов и необходимости расчета полуоси моста заднего. Произведен расчет тяговый.

Во втором разделе оценена безопасность объекта разрабатываемого. Рассмотрена организация безопасности объекта разрабатываемого. Приведены правила безопасности: при погрузке, транспортировании; в конструкции и при испытании движителя гусеничного. Рассмотрена санитария производственная и пожаробезопасность.
В третьем разделе описано назначение детали. Дана оценка технологичности устройства. Выполнен расчет цепи размерной. Определен тип производства. Осуществлен подбор метода оптимального изготовления заготовки, подбор баз технологических, подбор способов обработки и подбор маршрута технологического. Рассчитаны припуски и определен режим резания при обработке токарной. Описана автоматизация процессов технологических. Приведен расчет коэффициента использования оборудования.

В четвертом разделе осуществлен процесс исследования и проектирования. Проведено исследование маркетинговое. Дана оценка экспертная уровня конкурентоспособности товара. Определены затраты на выполнение исследования и проектирования, себестоимость и цена изделия спроектированного, эффективность экономическая проекта. Проанализирована доходность проекта.
В части графической представлены чертежи: трактора гусеничного ВТ-150, характеристики тяговой ВТ-150, шарнира цепи гусеничной, процесса технологического, заготовки колеса ведущего, колеса ведущего, детали звено гусеницы, расчета сборной размерной цепи, деталей: палец звена гусеницы, втулка крайняя, втулка центральная, скоба трехлапая.
