Процесс сборки конструкции карданного вала

Код: 02.01.01.05.01.15
Разместил: Roman

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 20 с., 3 табл., 6 рис., 5 источников
Чертежи (в PDF) 5 листов плакатов и чертежей

Проект по дисциплине «Машиностроение»

В представленной курсовой работе была дана техническая характеристика разработанной карданной передачи. Рассмотрен технический процесс сборки карданного вала, выполнен расчет такта выпуска. Определен тип производства, рассчитаны главные технико-экономические показатели и усилия запрессовки игольчатого подшипника. Определена размерная цепь, составлена схема размерной цепи карданного шарнира. На основании представленных исходных данных был выполнен расчет методом максимума-минимума и вероятностным методом. Рассмотрено основное оборудование для выпрессовки и запрессовки подшипников крестовин шарниров карданной передачи.  Примечание – курсовая работа и чертежи выполнены в PDF.

Чертежи

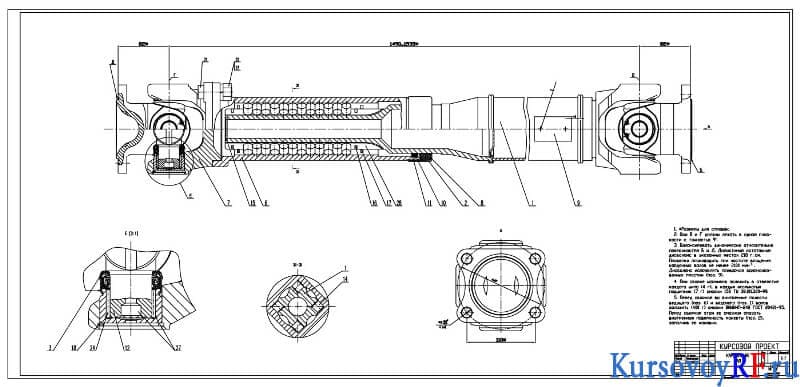

  1. Чертеж Карданный вал (формат 2хА1)

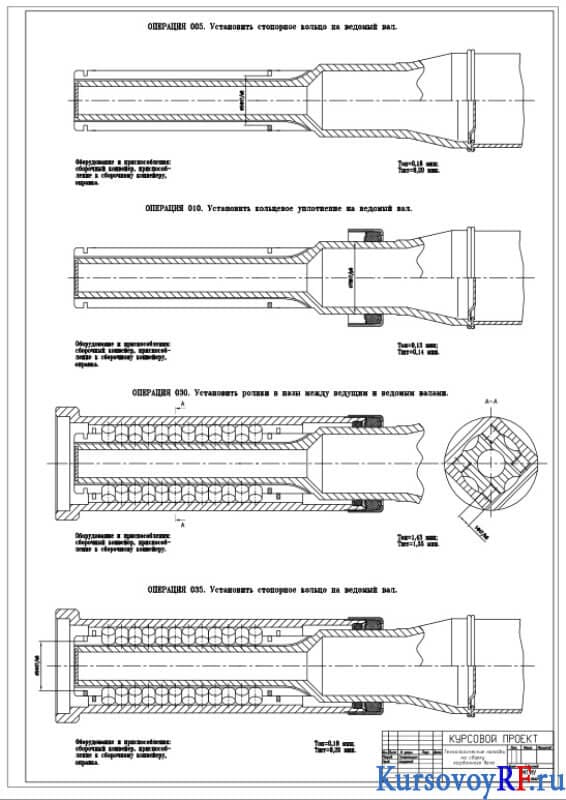

  2. Чертеж Технологические наладки на сборку карданного вала (формат А1)

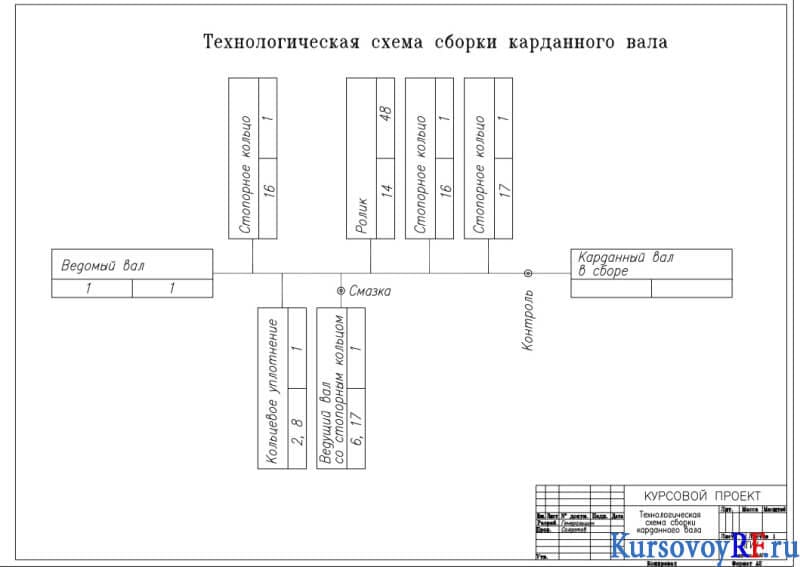

  3. Чертеж Технологическая схема сборки карданного вала (формат А2)

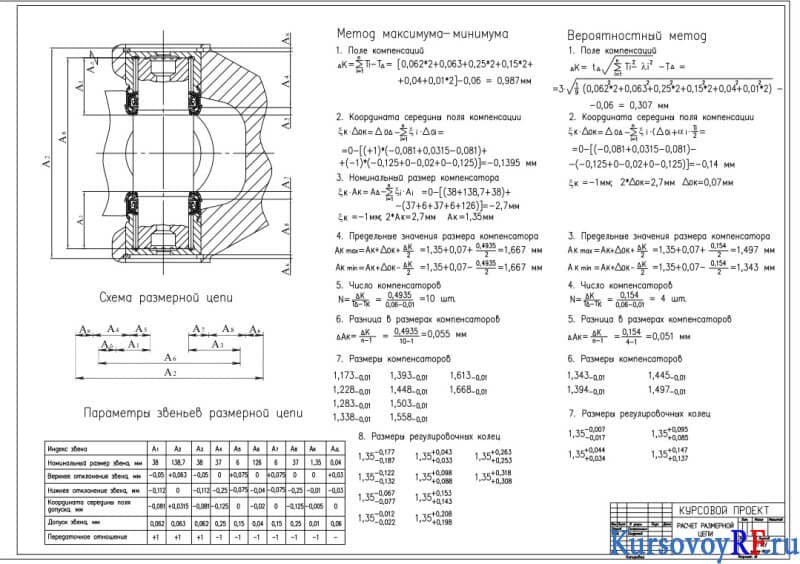

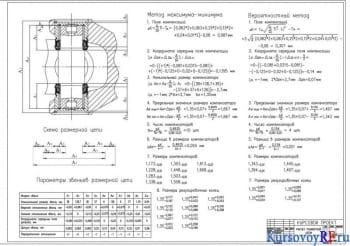

  4. Чертеж Расчет размерной цепи (формат А1)

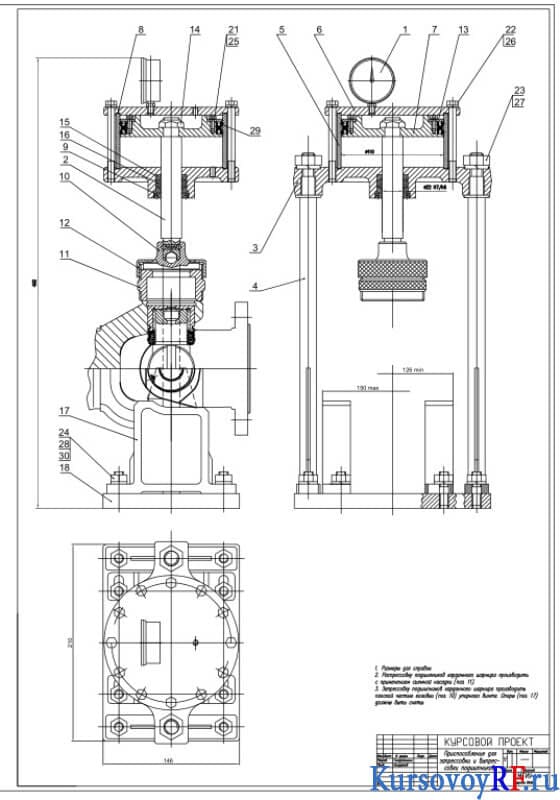

  5. Чертеж Приспособление для запрессовки и выпрессовки подшипников (формат А1)
