Курсовое исследование, разработка и расчет передней подвески автомобиля легкового типа

Код: 02.01.01.05.01.19
Разместил: Roman

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 46 с., 2 табл., 27 рис., 12 источников
Чертежи (в программе Компас) 9 листов плакатов и чертежей, спецификации 3 листа
ВУЗ КУРГАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Проект по дисциплине «Конструирование и расчет автомобиля и трактора»

В представленной курсовой работе был проведен анализ конструкции и дано обоснование выбора проектируемого узла. Рассмотрены основные типы подвесок, определены требования, предъявляемые к подвескам. Представлены виды амортизаторов, изучен принцип работы стабилизатора поперечной устойчивости. На основании исходных данных выполнен расчет параметров упругих, направляющих и гасящего элементов. Составлена схема геометрических параметров подвески в статическом положении. Построена упругая характеристика подвески, разработана схема действия сил в подвеске при торможении. В графической части работы представлены чертежи автомобиля ВАЗ-2110 и основных деталей.

Дополнительные материалы: 3D детали в Компасе: Верхняя втулка, Внутренняя втулка нижней резинки, Нижняя втулка, Нижняя резинка, Резинка конца стабилизатора, Сборка, Соединительное звено, Кронштейн, Резинка кронштейна, Штанга стабилизатора. Графики в Excel 2 листа

Чертежи

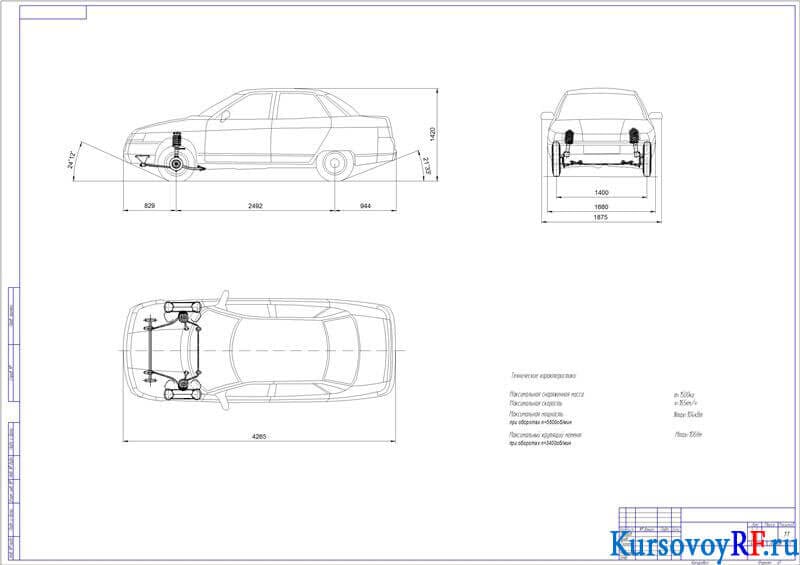

  1. Чертеж Автомобиль ВАЗ-2110 (формат А1)

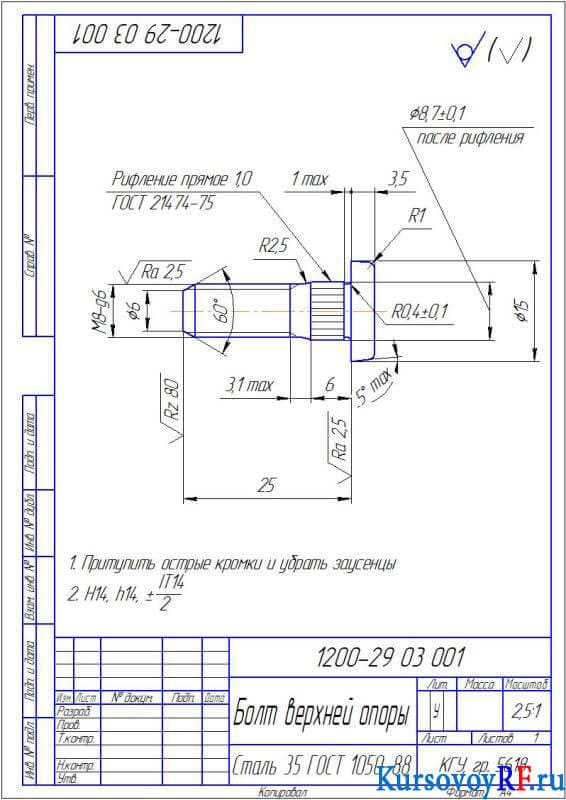

  2. Чертеж Деталь Бол верхней опоры (формат А4)

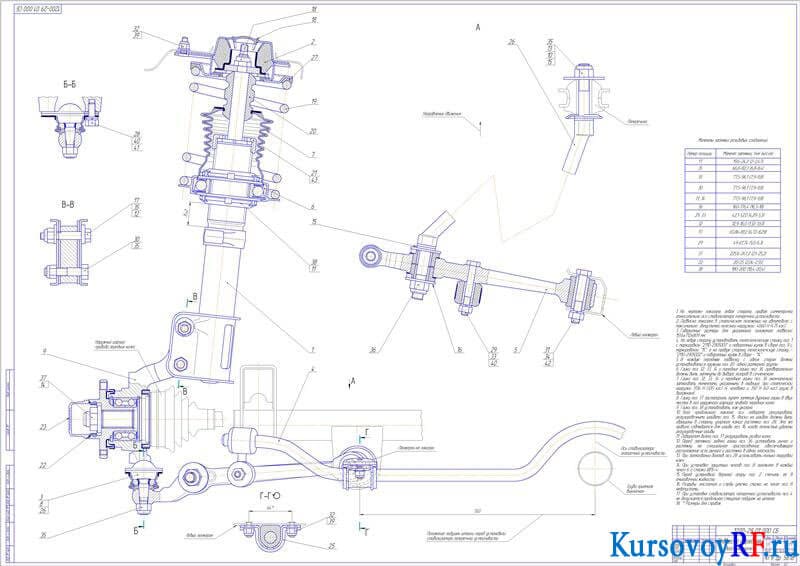

  3. Чертеж Подвеска передняя, Сборочный чертеж (формат А0)

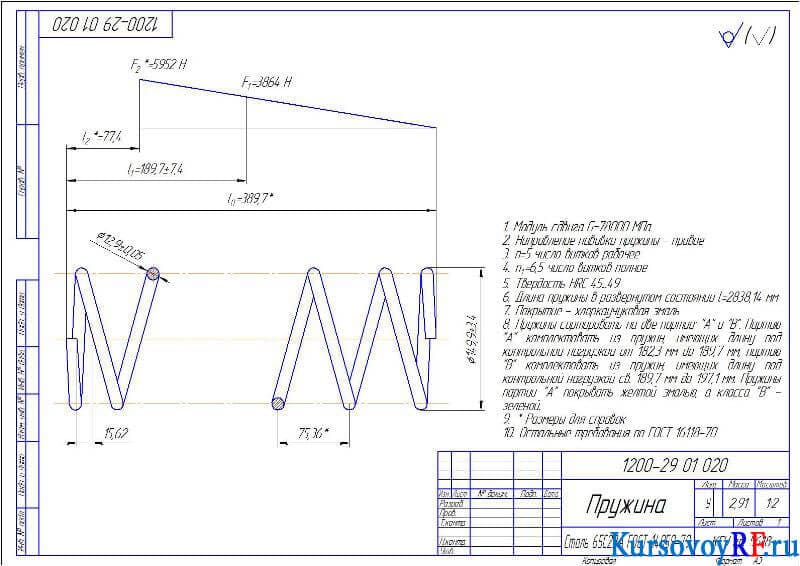

  4. Чертеж Деталь Пружина (формат А3)

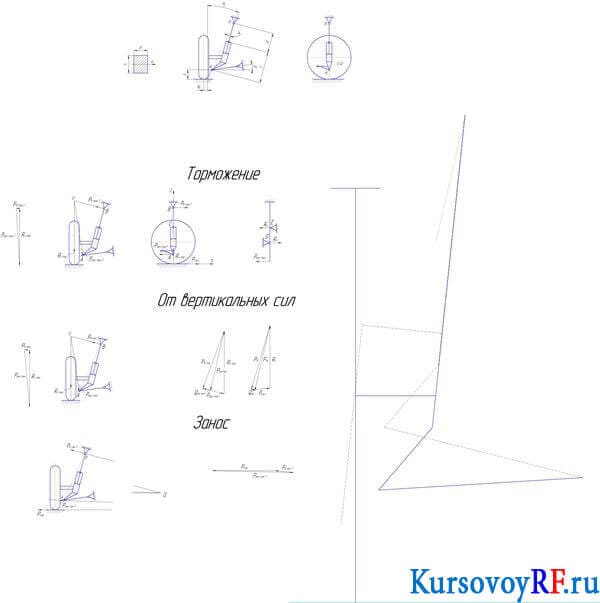

  5. Чертеж Силы в подвеске (фрагмент)

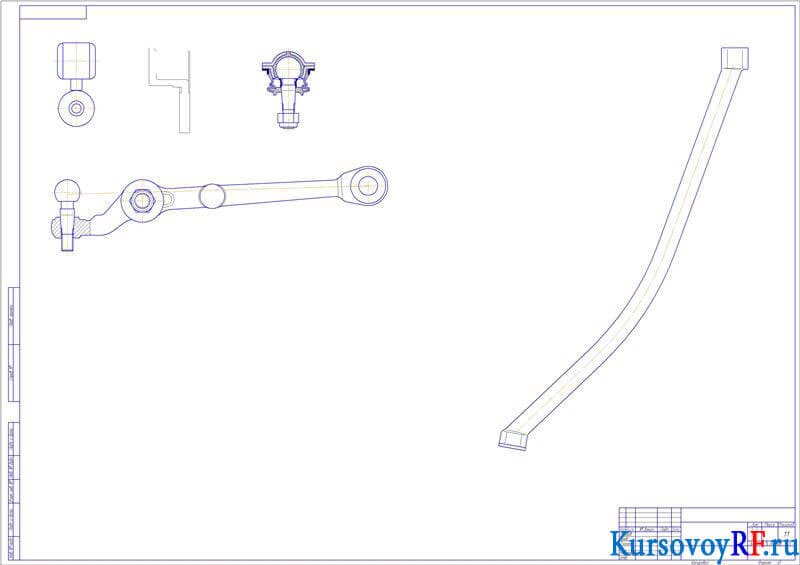

  6. Чертеж не вошедший в сборку (формат А1)

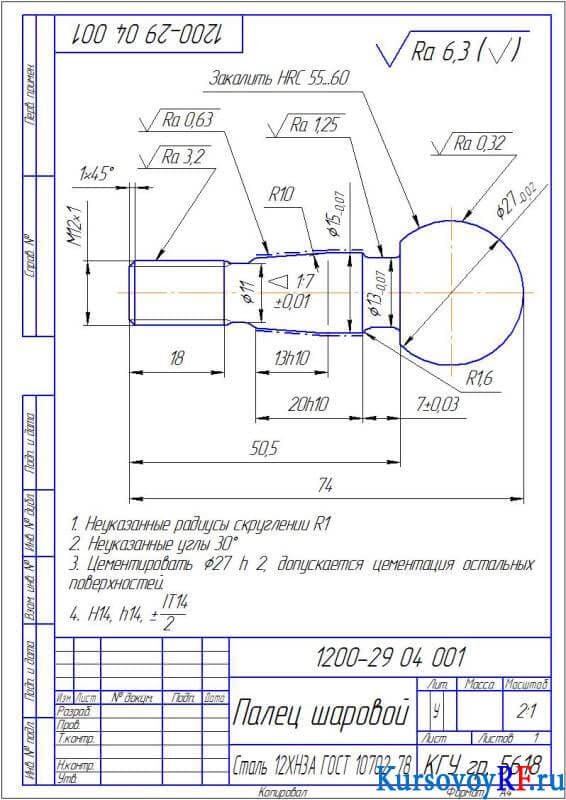

  7. Чертеж Деталь Палец шаровой (формат А4)

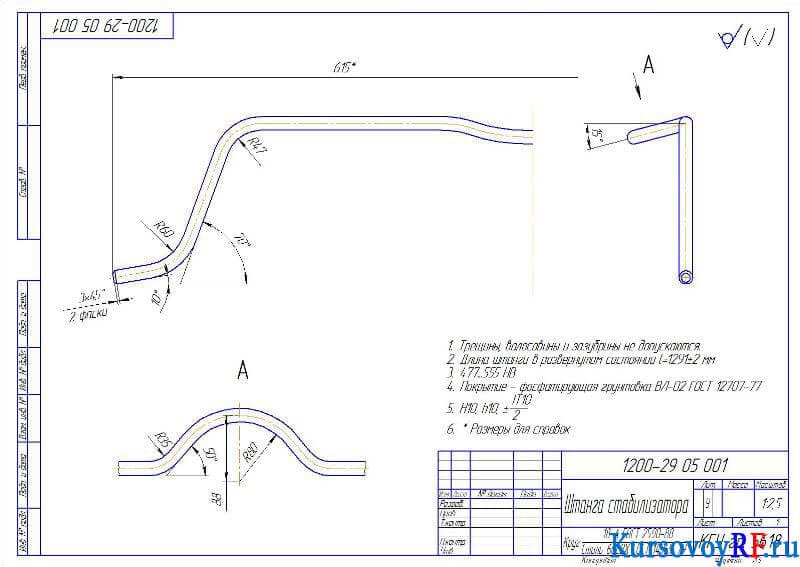

  8. Чертеж Деталь Штанга стабилизатора (формат А3)

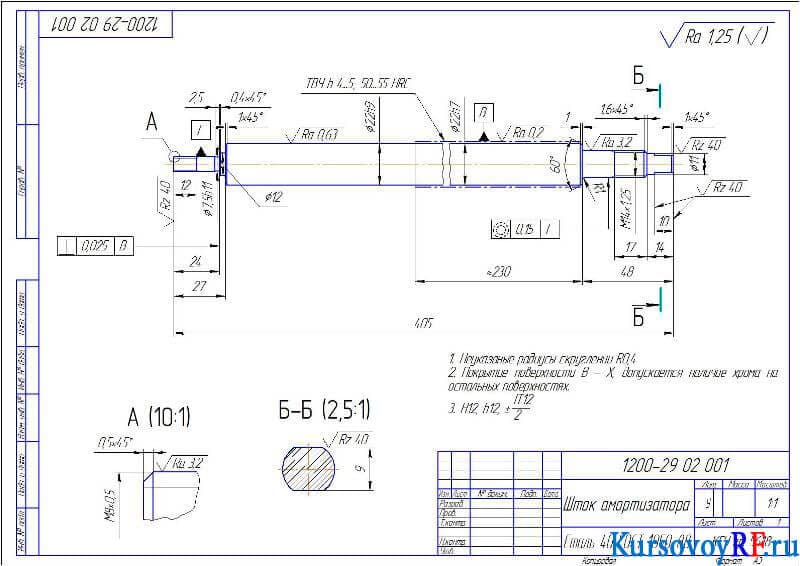

  9. Чертеж Деталь Шток амортизатора (формат А3)
