Разработка ходовой системы и компоновки автомобиля

Пояснительная записка (в программе Word) 20 с., 3 табл., 11 рис., 6 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 3 листа

Проект по дисциплине «Проектирование ходовых систем»

В данной курсовой работе было рассмотрено основное назначение, условия и режимы работы автомобиля. Определены коэффициенты сопротивления качению и сцепления. Осуществлен выбор технических решений, составлен эскиз зависимой рессорной подвески. Выполнено проектирование системы подрессорирования. Найдены квадратические средние ускорения и дана общая оценка вибронагруженности. Осуществлено конструкторское проектирование, рассчитаны параметры поворотного кулака и амортизатора. Представлены эпюры действия момента сил в вертикальной и горизонтальной плоскости, центробежной силы и суммарного момента. Составлена схема поперечного сечения балки переднего моста, выполнена общая компоновка автомобиля.

Чертежи

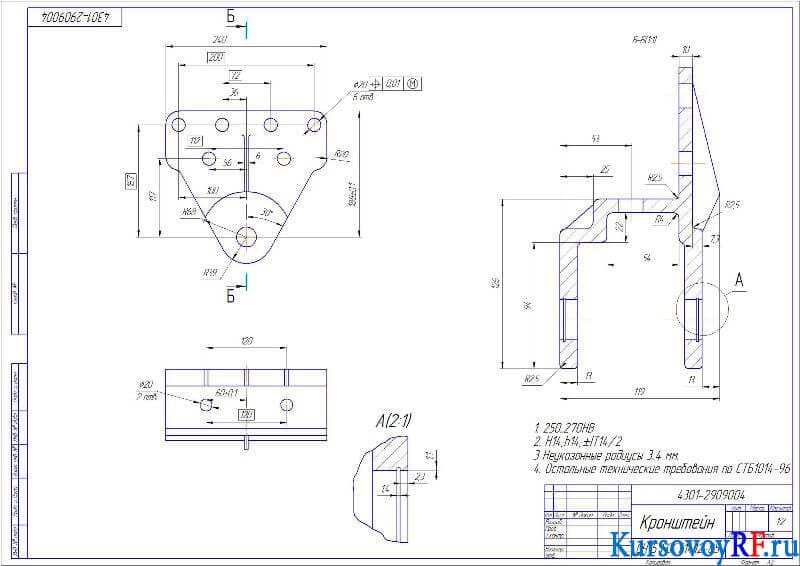

1. Чертеж Кронштейн (формат А2)

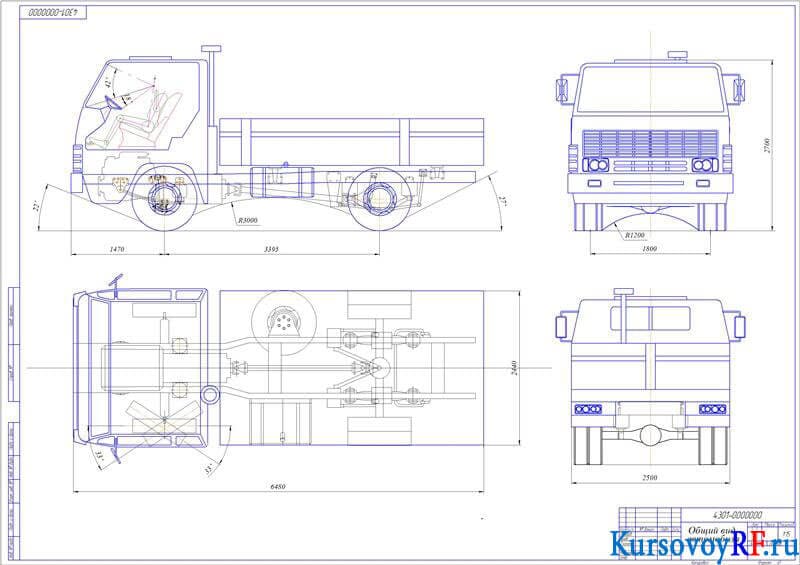

2. Чертеж Общий вид автомобиля (формат А1)

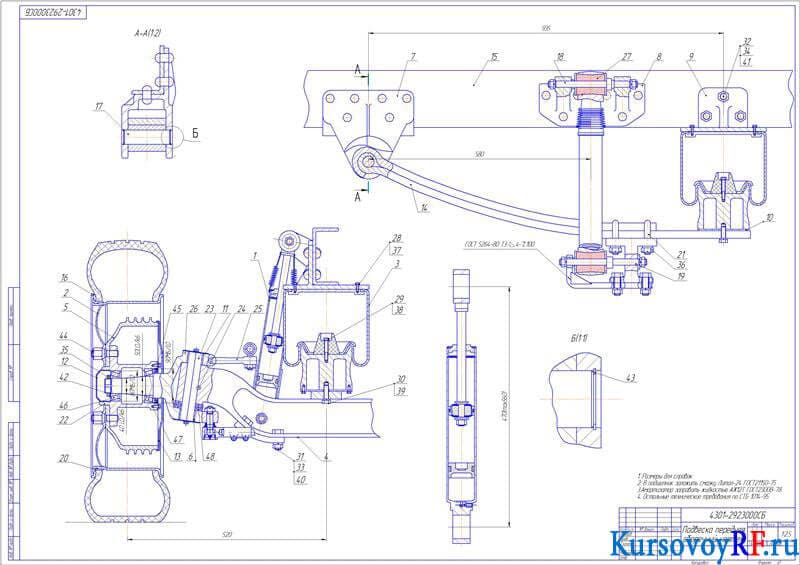

3. Чертеж Подвеска передняя, Сборный чертеж (формат А1)

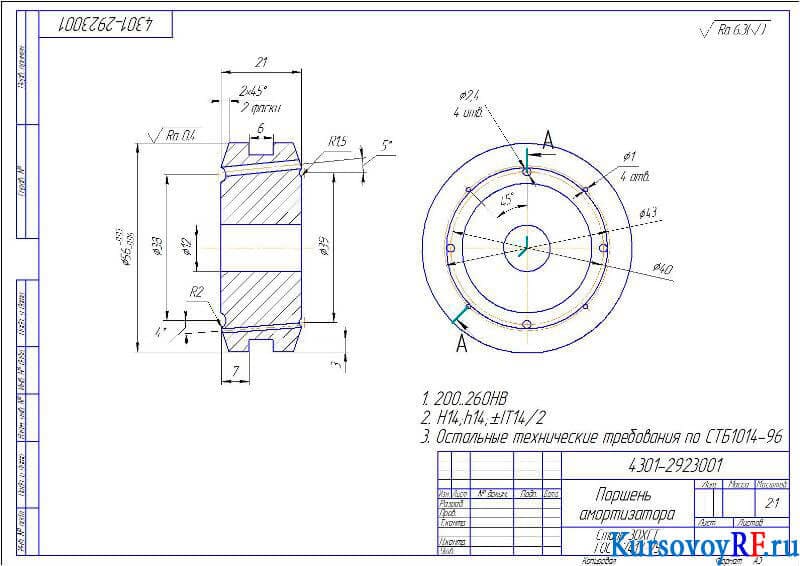

4. Чертеж Деталь Поршень амортизатора (формат А3)

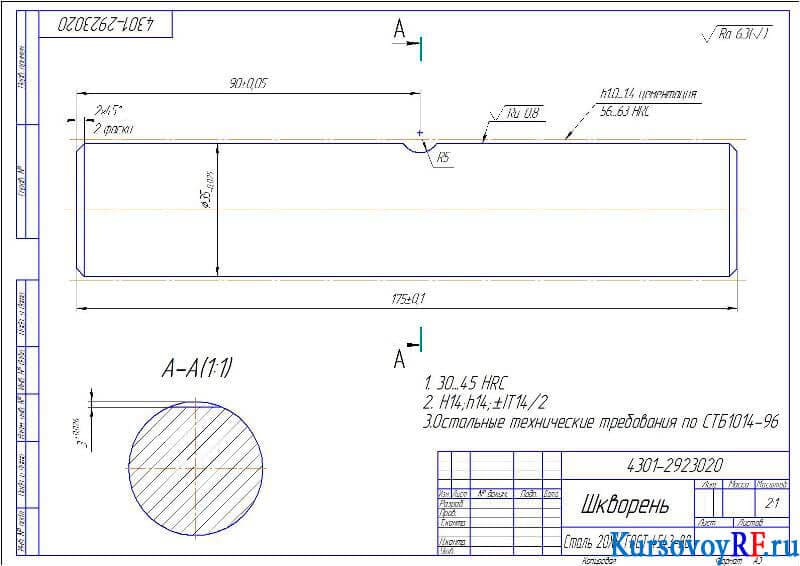

5. Чертеж Деталь Шкворень (формат А3)
