Разработка двухрычажной независимой подвески для мотовездехода

Код: 02.01.01.05.01.27
Разместил: Roman

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

02.01.01.05.01Пояснительная записка (в программе Word) 27 с., 11 рис., 5 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ МГТУ им. Н. Э. Баумана

Проект по дисциплине «АТС»

В данной курсовой работе был проведен обзор конструкций квадрациклов, представлены их основные типы, преимущества и недостатки. Выполнен анализ конструкций прототипов подвески, рассмотрено назначение и части подвески. Осуществлен выбор узлов квадрацикла: двигатель, вариатор, подвеска, коробка передач и колесный движитель. Разработана используемая в работе конструкция вариатора. Выполнен расчет системы подрессоривания, составлена кинематическая и расчетная схема оптимальной нагрузочной характеристики упругого устройства подвески. Определены параметры подвески, пружины, амортизатора, построена нагрузочная характеристика амортизатора. Рассчитан рычаг подвески методом конечных элементов.

Чертежи

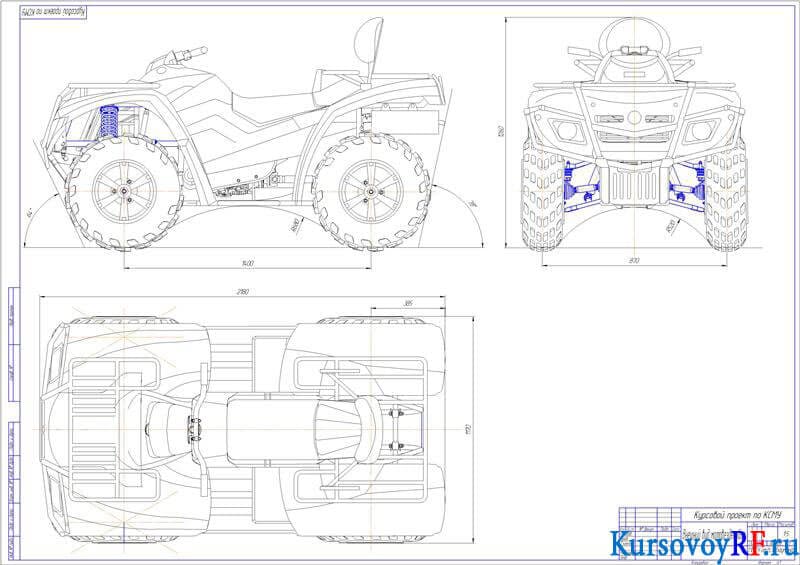

  1. Чертеж Внешний вид мотовездехода (формат А1)

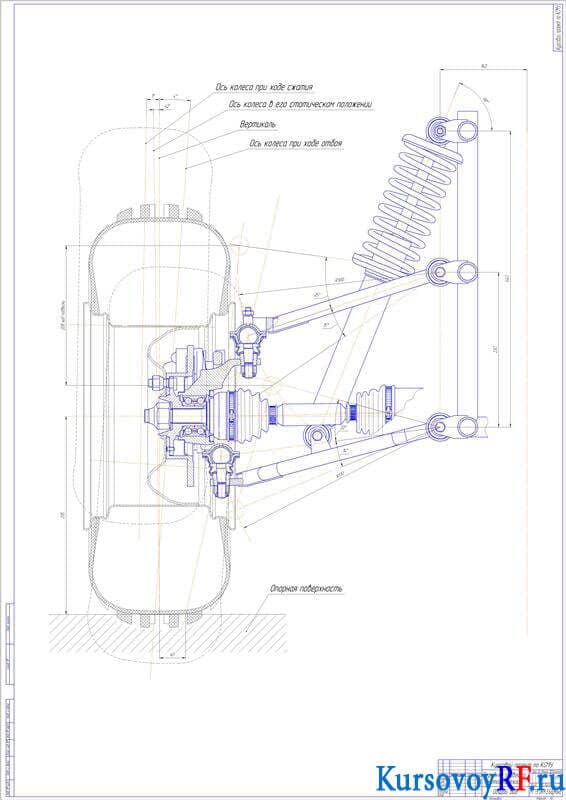

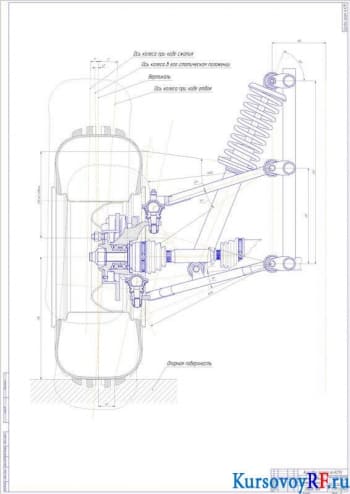

  2. Чертеж Передняя подвеска мотовездехода, Вид общий (формат А0)

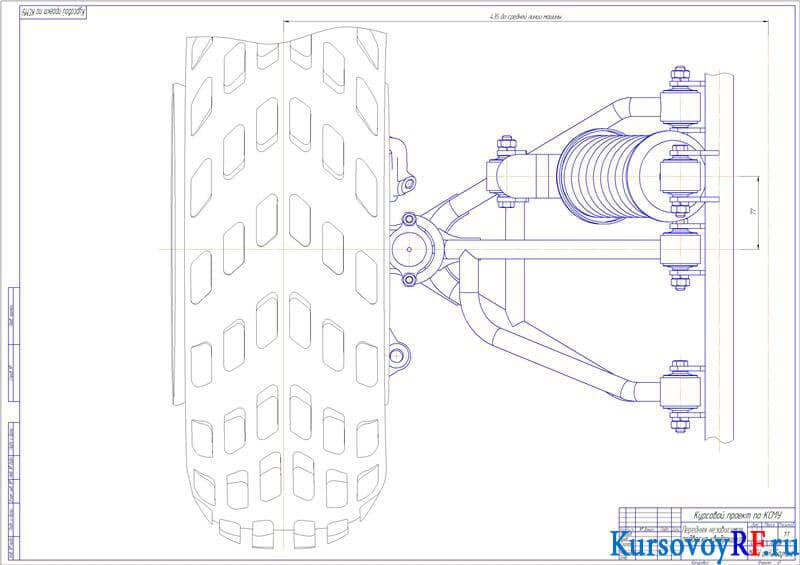

  3. Чертеж Передняя независимая подвеска квадрацикла (формат А1)

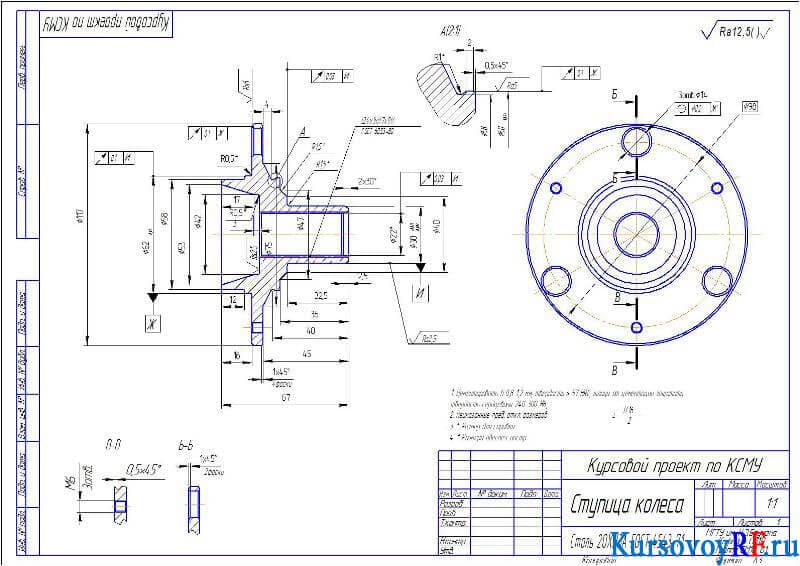

  4. Чертеж Деталь Ступица колеса (формат А3)

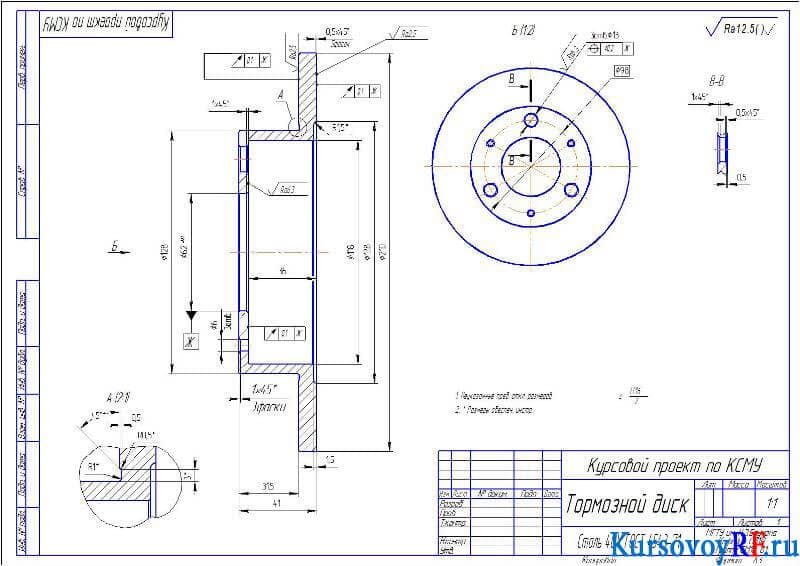

  5. Чертеж Деталь Тормозной диск (формат А3)
