Разработка задней подвески на косых рычагах автомобиля

Пояснительная записка (в программе Word) 28 с., 3 табл.
Чертежи (в программе Компас и Автокад) 5 листов плакатов и чертежей

Проект по дисциплине «АТС»

В представленной курсовой работе было выполнено общее описание кинематической схемы. Составлен эскиз экономически благоприятного варианта подвески на косых рычагах. Рассмотрены центр крена, изменение колеи, центр продольного крена, изменение развала и схождения, а также влияния регулирования уровня. Рассчитаны болтовое соединение ступицы, амортизатор на теплонагруженность и стабилизатор поперечной устойчивости. Определены карданный вал привода колес, пружина и ее геометрические параметры. Вычислено сварное соединение деталей рычага. В графической части работы были представлены чертежи деталировки и общего вида проектируемой подвески.

Чертежи

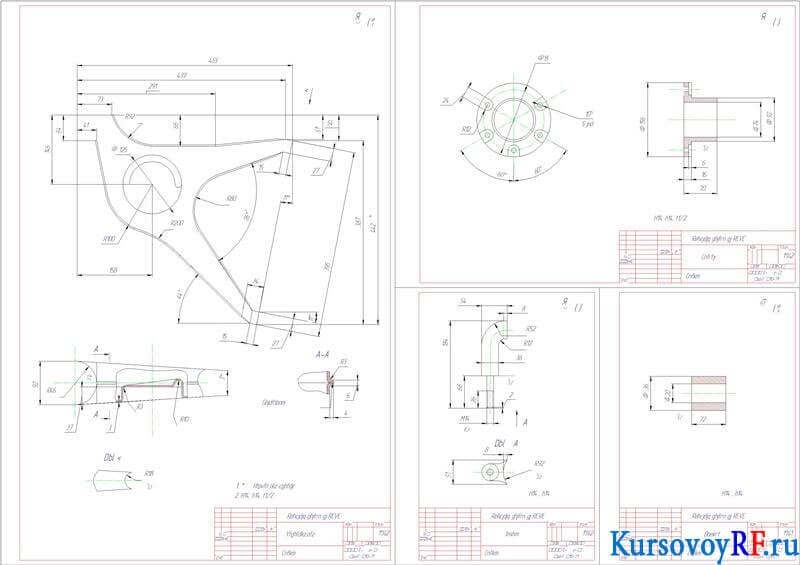

1. Чертеж Деталировка (направляющая, стакан, штырь, втулка) (формат А1)

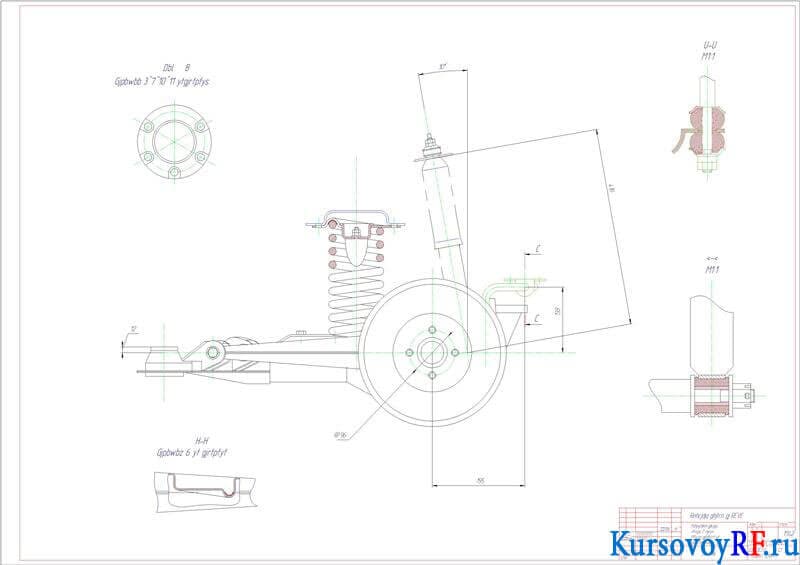

2. Чертеж Автомобиль полной массой 2 тонны, Задняя подвеска на косых рычагах, Общий вид (формат А1)

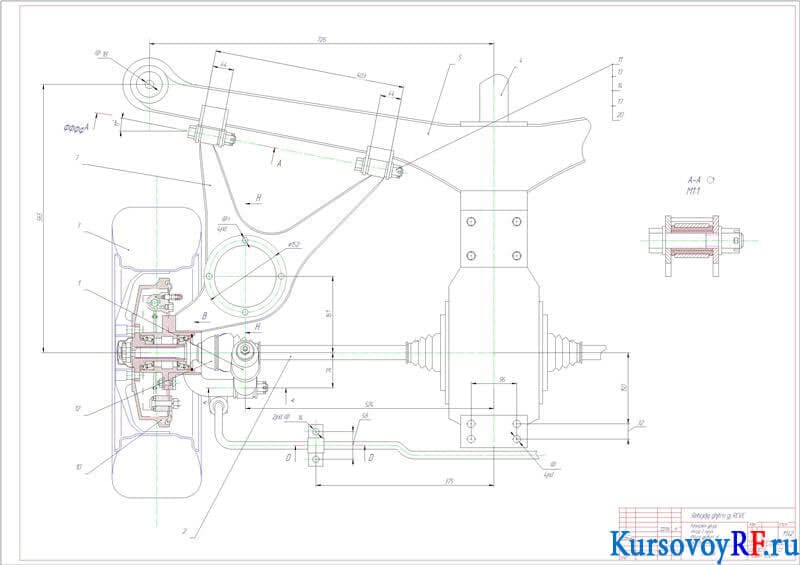

3. Чертеж Автомобиль полной массой 2 тонны, Задняя подвеска на косых рычагах Общий вид (2) (формат А1)

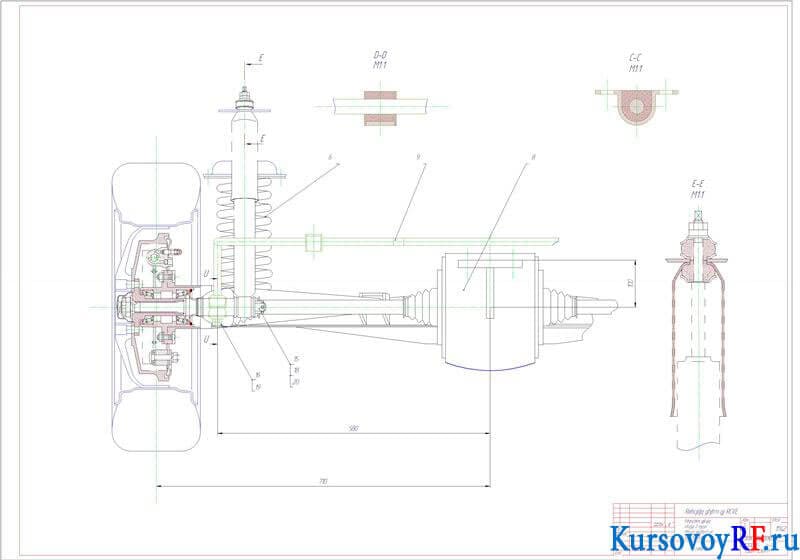

4. Чертеж Автомобиль полной массой 2 тонны, Задняя подвеска на косых рычагах Общий вид (3) (формат А1)

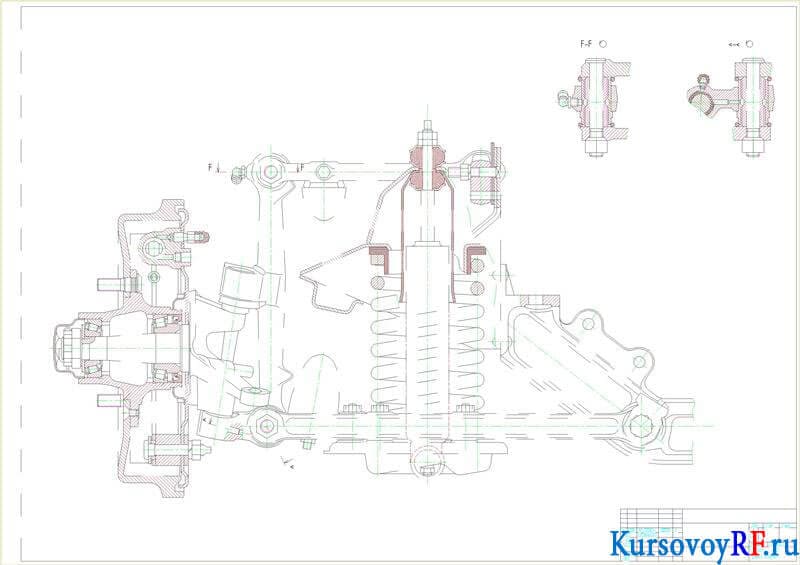

5. Чертеж сборочный подвески (формат А1)
