Курсовая разработка коробки подач токарного станка с расчетами и чертежами

Описание

 Проект по дисциплине «Металлорежущие станки»

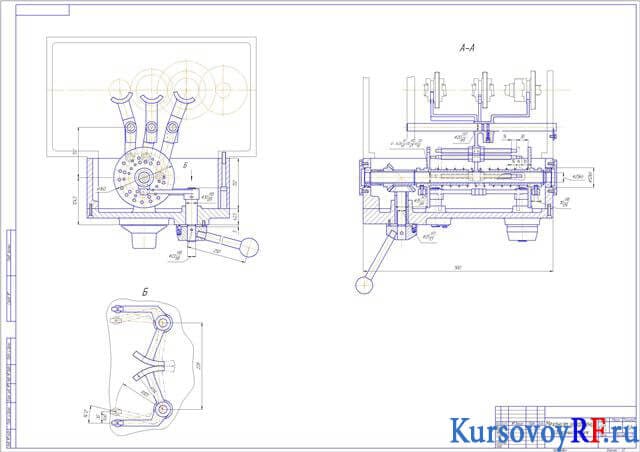

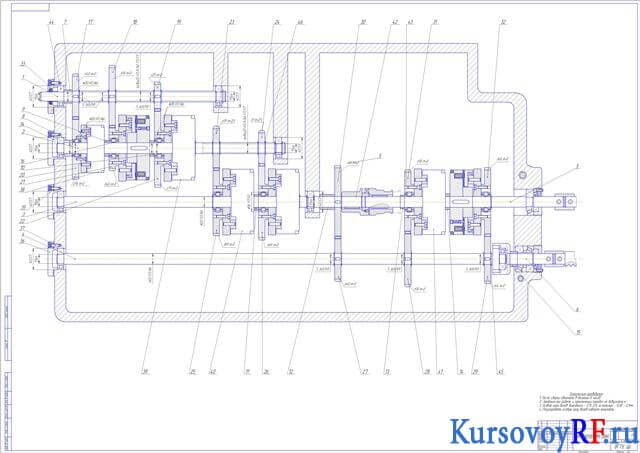

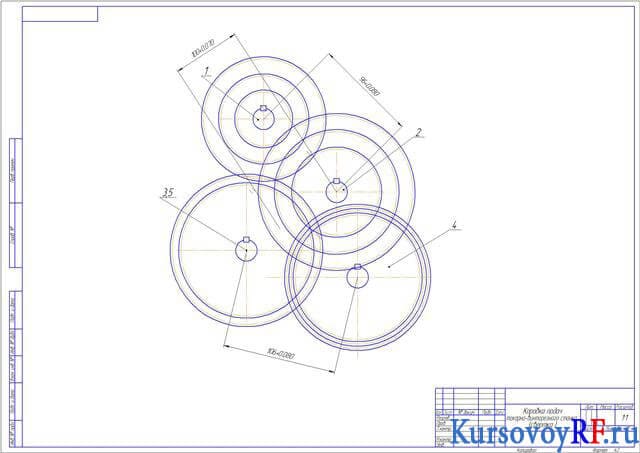

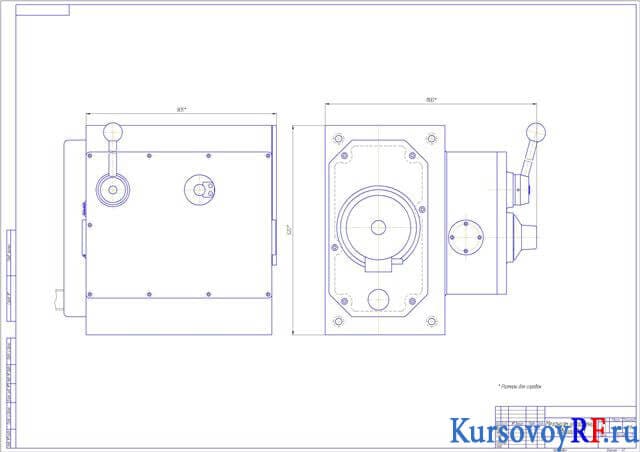

В проекте отражено применение токарных станков, их конструктивные особенности. Определена базовая информация для проектирования, обработка чугуна и стали по операциям. Представлен кинематический анализ с построением структурной сетки и графическим изображением сетки, построением графика количества оборотов с графическим построением, определением количества зубьев зубчатых колес, значений подач. Выполнен силовой расчет коробки подач с определением тягового усилия, крутящего момента на валу конечного звена, мощности, крутящего момента и мощности на выходном валу коробки подач, а также на каждом валу, модулей зубчатых зацеплений. Рассчитаны элементы коробки подач с расчетами параметров зубчатых колес, диаметров валов, промежуточного вала на прочность, с построением схемы нагружения и эпюры крутящих и изгибающих моментов. Определены элементы, передающие крутящий момент, а также проверочный расчет подшипников. Рассчитаны усилия на рукоятках механизма управления с построением расчетной схемы. Описаны конструктивные особенности коробки скоростей. Проанализирована техническая и экономическая эффективность с описанием показателей эффективности.
