Проектирование приспособления для обработки отверстий сверлильной операцией

Пояснительная записка (в программе Word) 20 с., 0 табл., 8 рис., 6 источников, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист
ВУЗ УГАТУ

Описание

Проект по дисциплине «Технологическая оснастка»

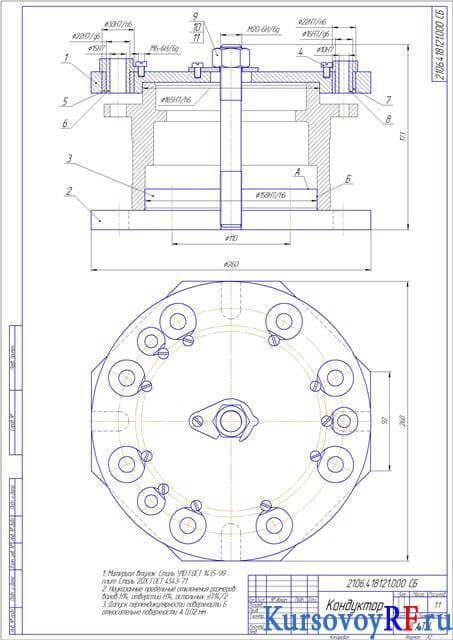

В курсовом представлена техническая характеристика заготовки, видовая структура, применение. Графически представлена конструкция кондуктора, описано устройство и представлен принцип действия. Выполнен силовой расчет сверлильного приспособления с эскизом обработки детали, и расчетной схемой приспособления. Сделан расчет сверлильного приспособления с изображением схемы структурных связей, с определением диаметра, суммарной погрешности, смещения положения.
