Курсовая разработка компоновки приспособления для сверления детали «Клапан»

Описание

 Проект по дисциплине «Технологическая оснастка»

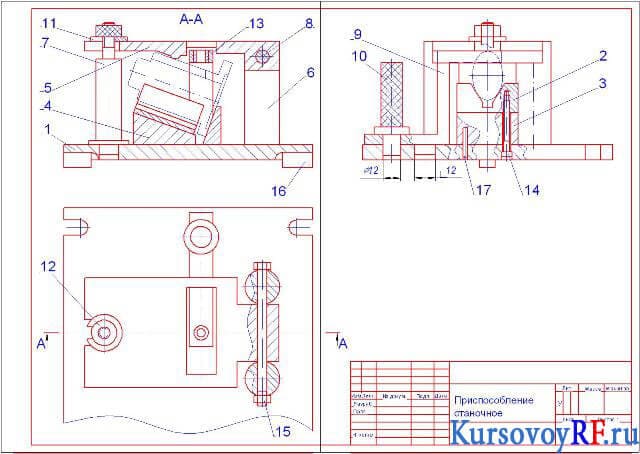

В курсовой проанализирован чертеж детали и исходные данные для проектирования, с графическим изображением эскиза обрабатываемой детали. Представлена разработка схемы базирования заготовки на операции с расчетами вариантов обработки поверхностей на технологической операции, с определением крутящего момента, осевой и окружной силы. Отражена схема установления детали и общей компоновки приспособления с изображением принципиальной схемы. Определена потребная сила закрепления с графически изображением расчетной схемы, а также расчет основных параметров зажимного устройства со схемой устройства. Разработана и описана конструкция корпуса с изображением схемы базирования. Описан принцип работы приспособления с расчетом на точность и изображением схемы определения погрешности, компоновки приспособления, расчетных схем и схемы формирования погрешности.
