Курсовое проектирование агрегатного сверлильного станка

Описание

 Проект по дисциплине «Металлорежущие станки»

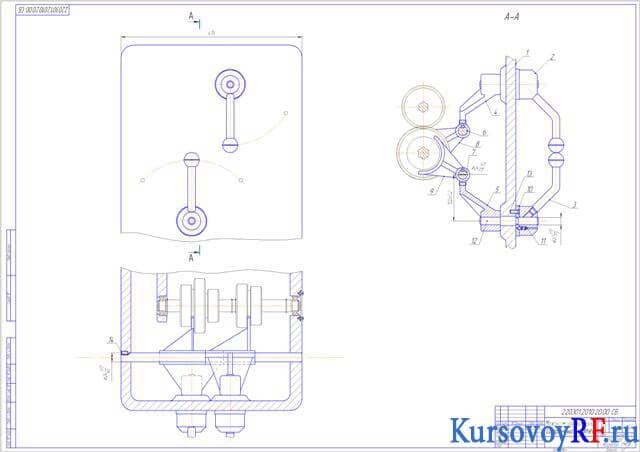

В курсовой работе представлен обзор агрегатных станков для обработки отверстий, их видовая структура. Разработана структурная схема станка с описанием технической характеристики станка и изображением структурной схемы, а также кинематическая схема станка. Выполнено проектированием коробки скоростей с расчетами режимов резания, определения количества ступеней коробок скоростей, мощности электродвигателя, кинематический расчет с изображением графика частот вращения шпинделя и самой схемы коробки скоростей. Выполнен расчет валов, где произведен расчет на прочность, с изображением схемы нагружения валов и расчетных схем валов, расчет валов на жесткость, виброустойчивость, определены параметры зубчатых колес. Представлен расчет шпинделя с расчетом на прочность и изображением схем нагружения и расчетных схем шпинделя, расчет на кинематическую точность со схемой для расчета, расчет на жесткость, виброустойчивость. Определен механизм переключения скоростей, муфт. Представлен комплекс смазки в станке с указаниями по использованию станка и мероприятия по безопасности работы.
