Проектирование редуктора с чертежами

Пояснительная записка (в программе Word) 21 стр., 6 источников
Чертежи (в программе Компас) 9 листов плакатов и чертежей, 4 листа спецификации
ВУЗ МГТУ им.Баумана

Курсовой проект по дисциплине: «Детали машин»

В курсовой работе представлен кинематический расчет привода, с подготовкой исходных данных для расчетов редуктора и выбором двигателя. Расчет цилиндрического одноступенчатого редуктора с разработкой эскизного проекта, в котором определены диаметр, длины некоторых частей, тип подшипника. Выполнен расчет шпоночных соединений: в том числе вал-ступица, вал-звездочка, вал-муфта. Представлено осевое фиксирование и регулирование положения колес, а так же конструирование подшипниковых узлов и крышек подшипников. Определены смазочные материалы и устройства. Выполнено конструирование корпусных деталей и крышек, оформлена опорная часть корпуса и сливные отверстия. Сделан расчет валов на прочность.
Дополнительные материалы: задание на проект в формате jpeg – 1 лист.

Чертежи курсовой работы (в программе Компас)

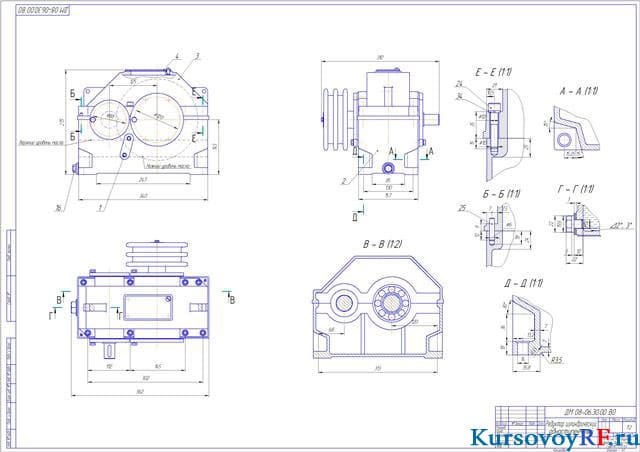

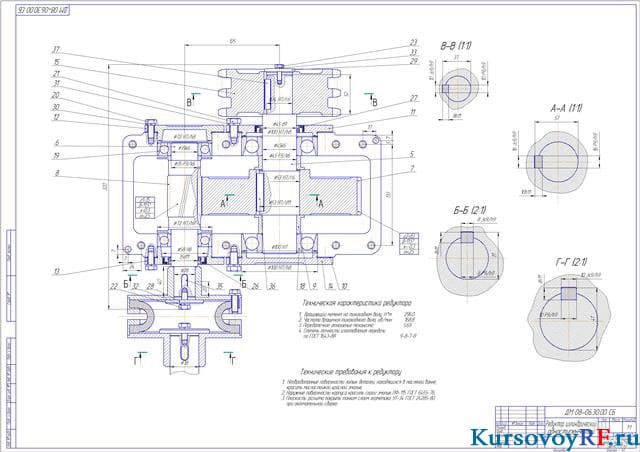

1. Чертеж редуктор цилиндрический одноступенчатый – 2 листа (формат А 1 )

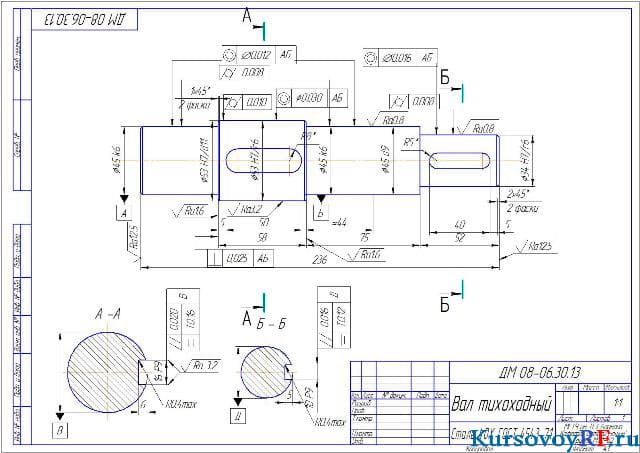

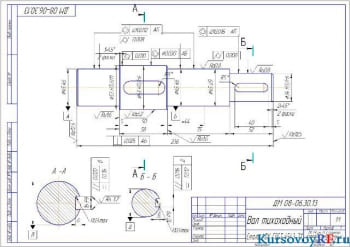

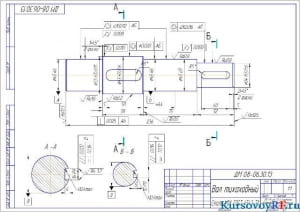

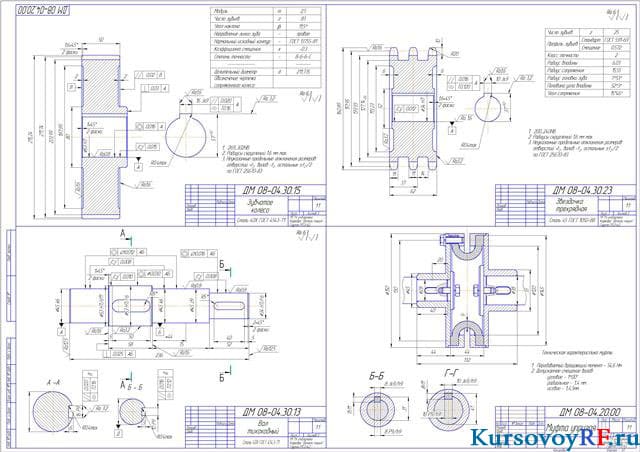

2. Чертеж вал тихоходный деталь (формат А 3 )

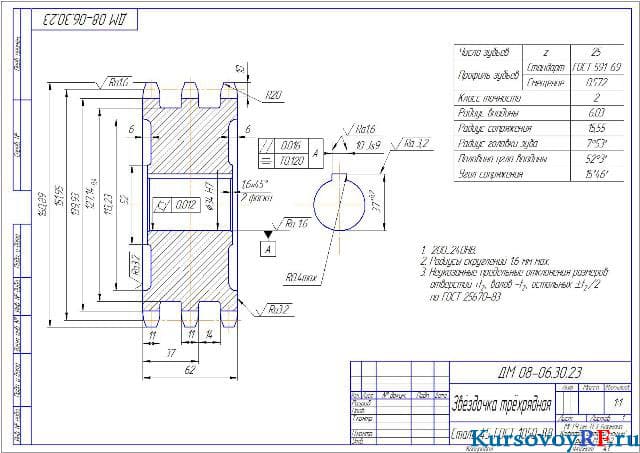

3. Чертеж звездочка трехрядная деталь (формат А 3)

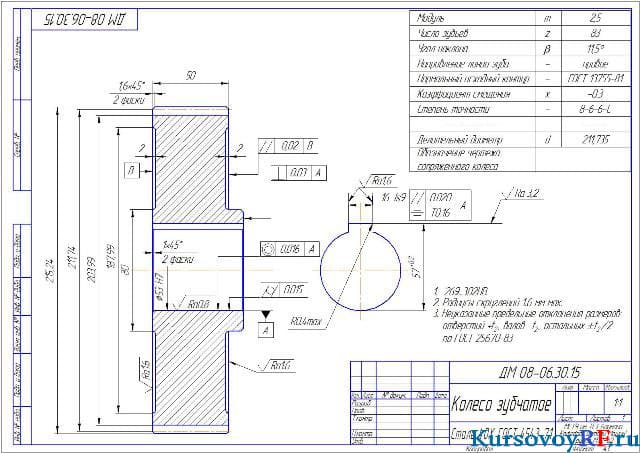

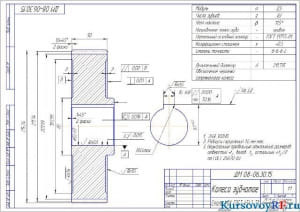

4. Чертеж колесо зубчатое деталь (формат А 3)
5. Чертеж муфта упругая деталь (формат А 3)

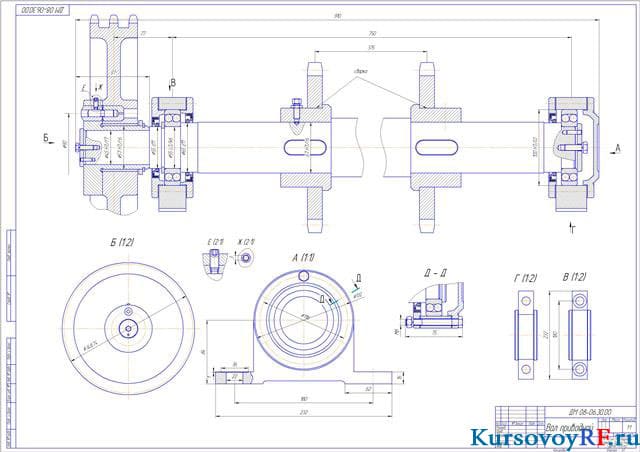

6. Чертеж вал приводной (формат А 1)

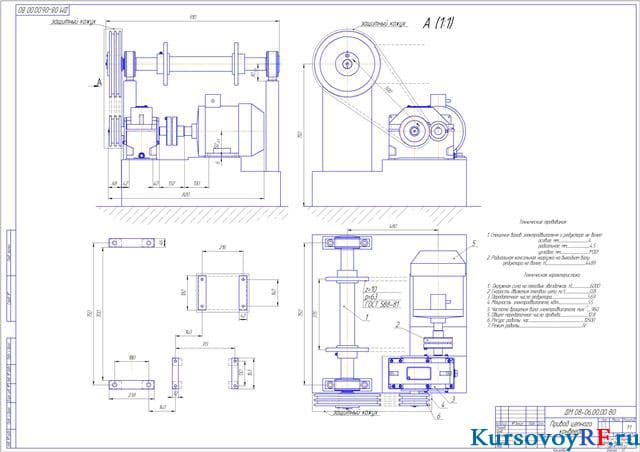

7. Чертеж привод цепного конвейера (формат А 1)
8. Чертежи рабочих деталей (формат А1)
