Модернизация конструкции отвала бульдозера на базе трактора Т-180

Код: 01.01.02.10.18

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Модернизация, Бульдозер, Отвал

Пояснительная записка (в программе Word) 94 с., 22 рис., 9 табл., 24 источника, 1 приложение
Чертежи (в программе Компас и Автокад) 12 листов
ВУЗ Донбасская Национальная Академия Строительства
Спецификация 3 листов

Содержание

Введение
1 Перспективы совершенствования бульдозерного оборудования
1.1. Анализ развития рабочих органов землеройных машин
1.2 Основные классификационные признаки рабочих органов
1.3 Установление зависимости угла резания на разработку грунта бульдозерным отвалом
1.4 Параметры состояния грунта и разновидности резания
1.5 Исследование влияния параметров режущего элемента на разработку грунта
1.6 Определение цели и задач дипломного проектирования
2. Разработка бульдозерного оборудования повышенной накопительной возможности
2.1 Определение тягового усилия бульдозера и параметров модернизированного отвала
2.2. Основной расчет бульдозера
2.3. Зависимость производительности бульдозера от вида работ
2.4. Построение тягово-энергетической характеристики базовой машины
Т-180
3. Разработка техпроцесса производства детали зубчатого колеса
3.1. Использование детали и доступность для обработки
3.2 Выбор заготовки для изготовления зубчатого колеса
3.3. Разработка технологического маршрута обработки детали
3.4 Выбор технологических баз
3.5 Назначение припусков на обработку
3.6 Разработка операционного процесса обработки детали
4. Обеспечение безопасных условий труда при использовании бульдозерной техники
4.1 Определение допустимых параметров содержания рабочей зоны
4.2. Исследование негативных факторов, возникающих при эксплуатации бульдозерной техники
4.3 Техника безопасности при использовании бульдозера
4.4 Определение устойчивости бульдозера
4.5. Определение энергозатрат оператора
4.6. Построение карты обзорности рабочего пространства
4.7 Обеспечение виброизоляции сиденья водителя в самоходной машине
Заключение
Литература

Состав чертежей

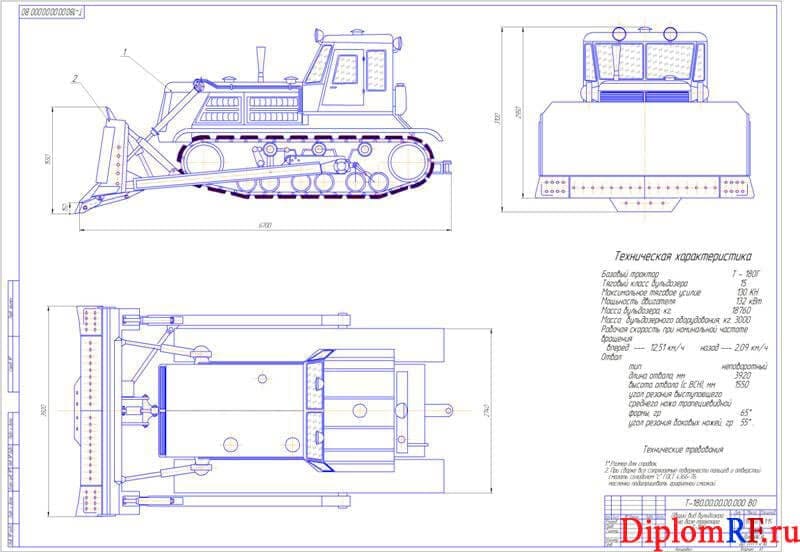

Чертёж общего вида конструкции бульдозера на основе трактора Т-180 А1

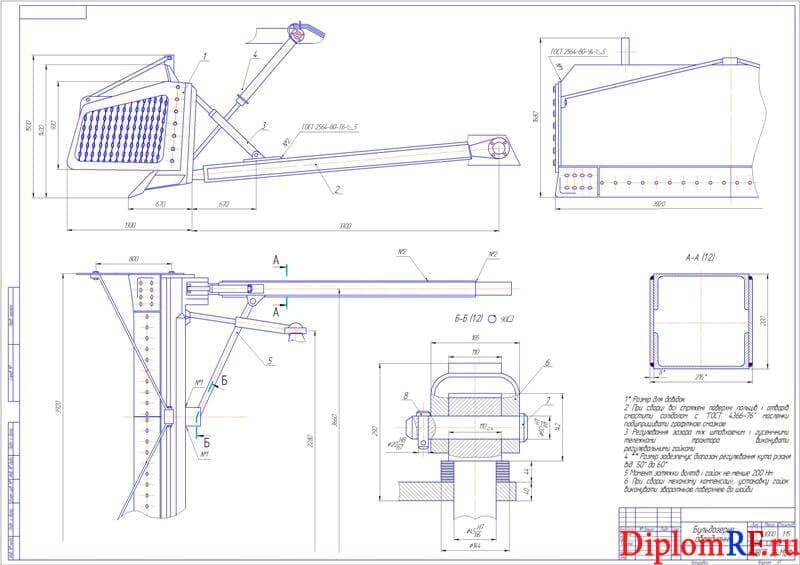

Чертёж бульдозерного оборудования А1

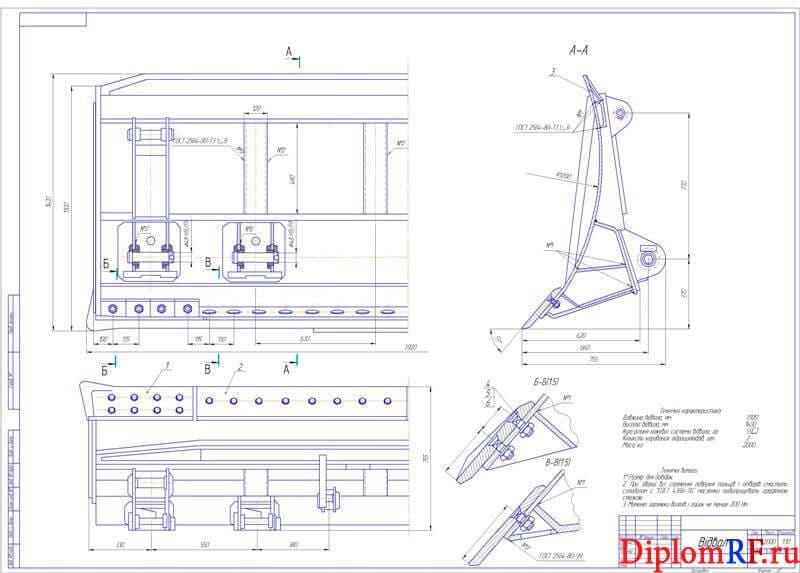

Чертёж общего вида отвала А1

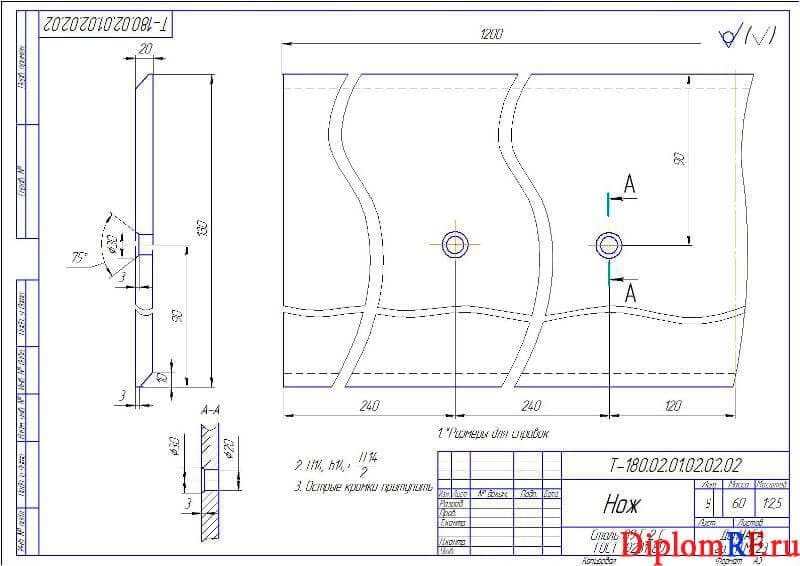

Чертёж детали ножа А3

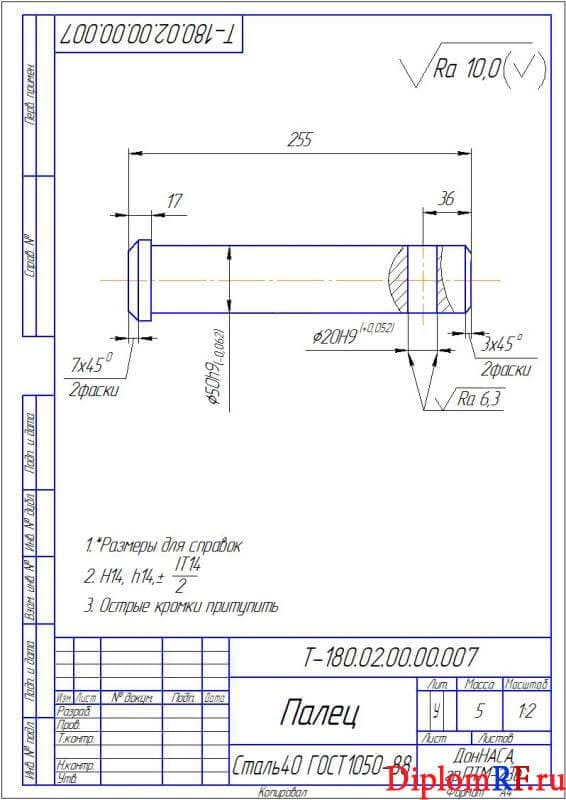

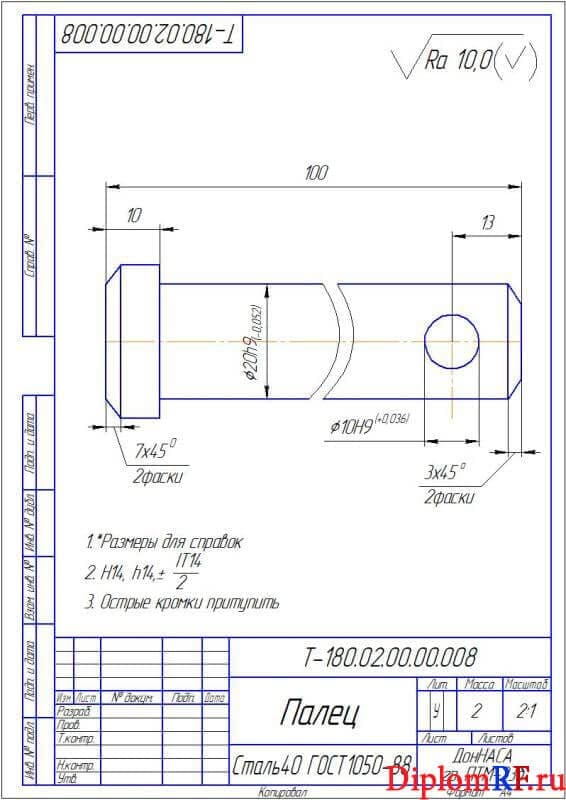

Чертёж детали пальца 2хА4

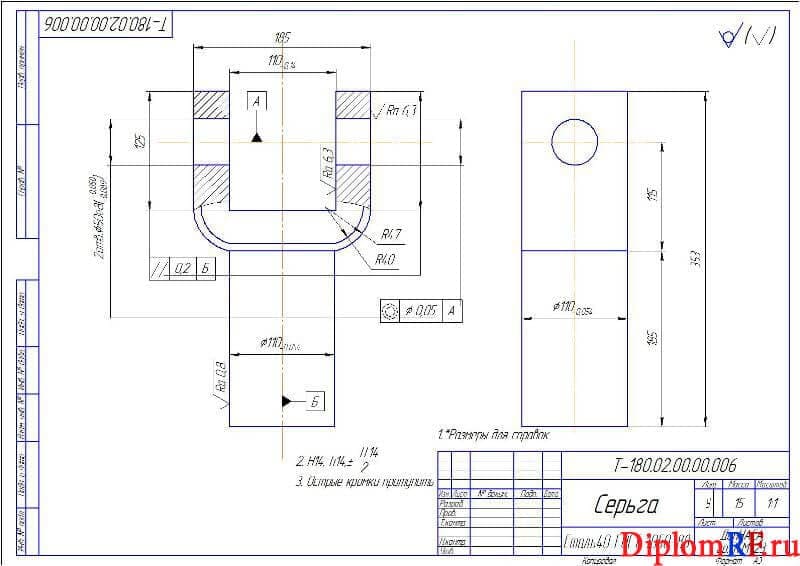

Чертёж детали серьги А3

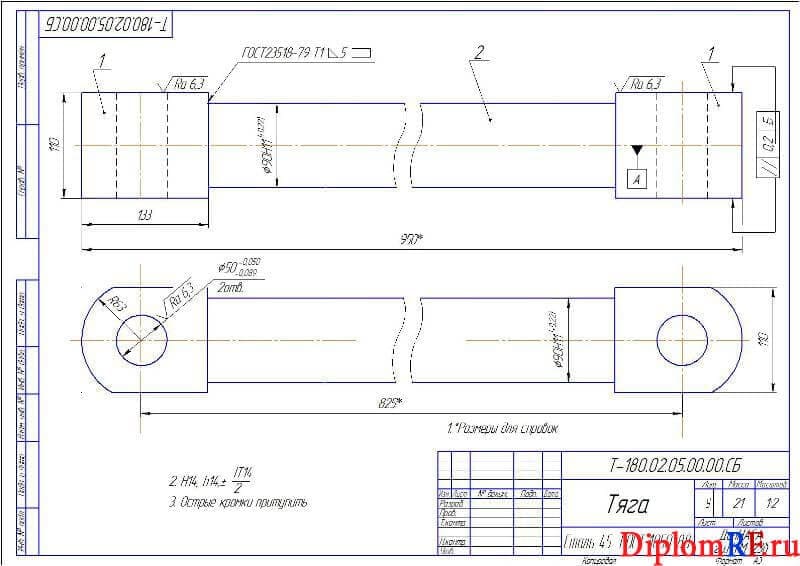

Чертёж детали тяги А3

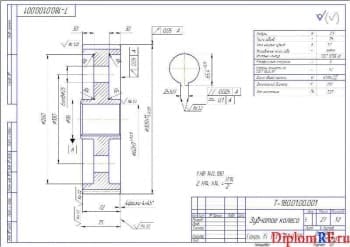

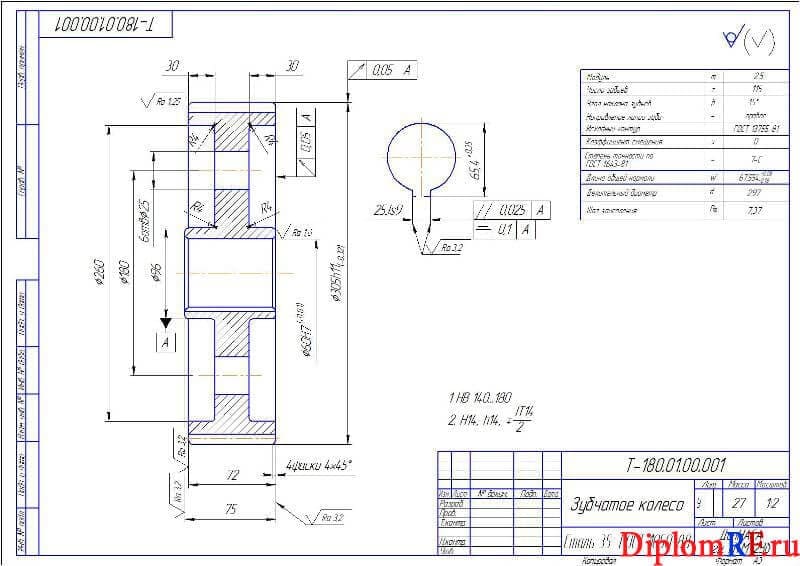

Чертёж обработки детали колеса зубчатого А3

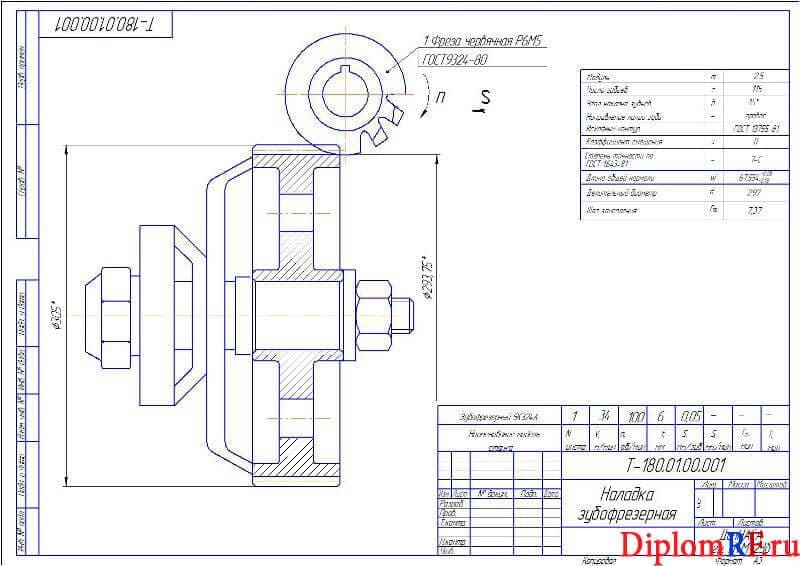

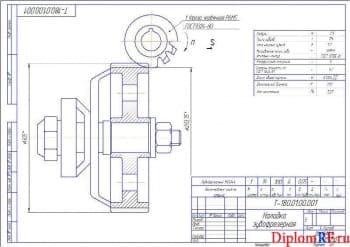

Чертёж наладки зубофрезерной А3

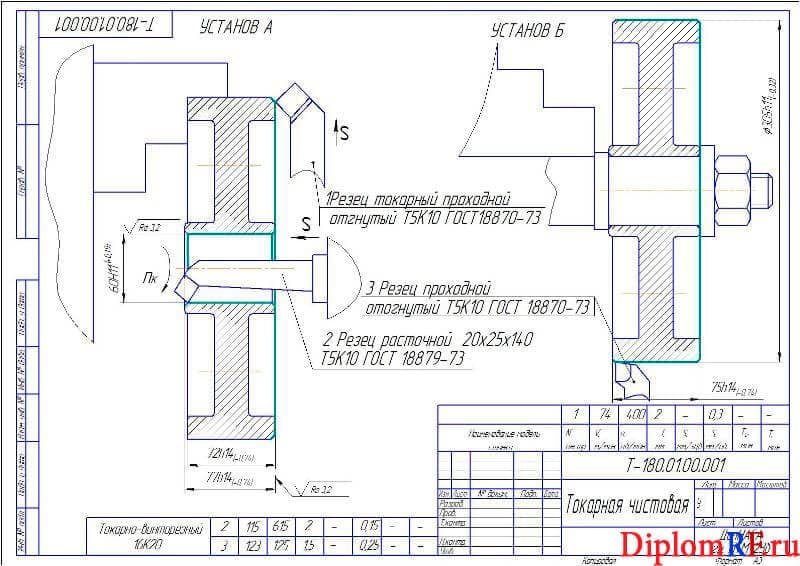

Чертёж токарной чистовой обработки А1

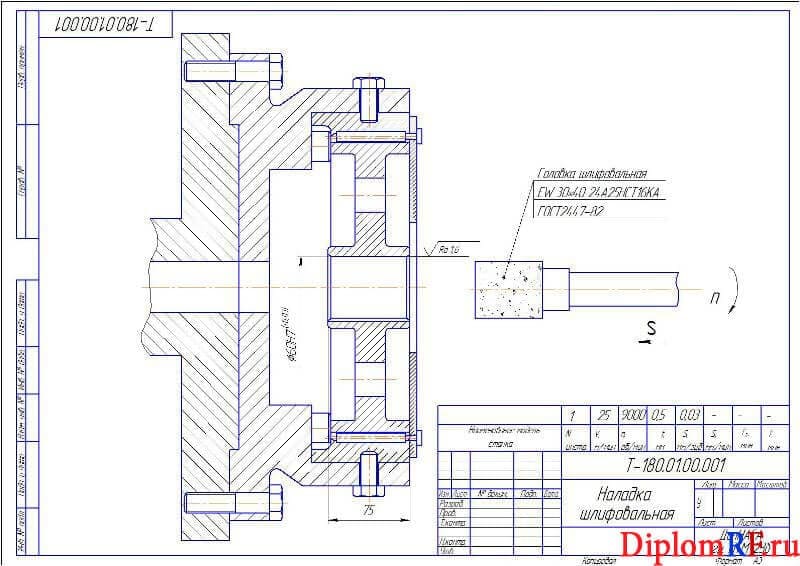

Чертёж наладки шлифовальной А3

Описание

В дипломной работе рассмотрены вопросы совершенствования конструкции рабочего органа бульдозера с целью повышения его производительности. Изучены перспективы совершенствования бульдозерного оборудования с анализом развития рабочих органов землеройных машин. Представлены основные классификационные признаки рабочих органов. Выполнено установление зависимости угла резания на разработку грунта бульдозерным отвалом. Разработаны схемы разновидностей резания с отделением стружки и схемы видов стружки при резании грунтов. Выполнено исследование влияния параметров режущего элемента на разработку грунта. Определены цели и задачи дипломного проектирования.

В ходе разработки бульдозерного оборудования повышенной накопительной возможности определены тяговое усилие бульдозера и параметры модернизированного отвала. Представлена схема модернизированной конструкции отвала. В процессе общего расчёта бульдозера выполнен тяговый расчёт бульдозера, определены среднее статическое удельное давление для гусеничных базовых машин и удельные усилия на режущей кромке. Выбраны геометрические параметры конструктивной схемы бульдозера и определён центр тяжести бульдозера с представлением схем. Выполнен расчёт устойчивости бульдозера и определены нагрузки на его оборудование. В ходе определения номинального давления в гидросистеме выбран гидроцилиндр и определены параметры рабочей жидкости. Рассчитаны параметры гидродвигателей с представлением таблицы результатов расчётов. Выполнен выбор гидросхемы. Изучена зависимость производительности бульдозера от вида выполняемых работ. Построена тягово-энергетическая характеристика базовой машины Т-180.

В процессе разработки технологического процесса производства детали зубчатого колеса выполнено описание назначения детали и её технологичности. Определён выбор заготовки для изготовления зубчатого колеса. Разработан технологический маршрут обработки детали с представлением таблицы переходов обработки поверхностей заготовки. Выбраны технологические базы и назначены припуски на обработку. Для разработки операционного процесса обработки детали выполнен выбор инструмента для обработки и приспособлений для закрепления обрабатываемой детали, выбран мерительный инструмент и рассчитаны режимы резания. Для установления производительности при изготовления детали «Колесо зубчатое» выполнено нормирование технологического процесса. В графической части представлен комплект документов на технологический процесс механической обработки детали «Колесо зубчатое».

Для обеспечения безопасных условий труда при использовании бульдозерной техники определены допустимые параметры содержания рабочей зоны, исследованы негативные факторы, возникающие при эксплуатации бульдозера. Разработаны мероприятия по технике безопасности при эксплуатации бульдозера. Определена устойчивость бульдозера с представлением схем к определению устойчивости. Рассмотрены вопросы определения энергозатрат оператора и обеспечения виброизоляции сиденья водителя в самоходной машине.

Дополнительные материалы:

приложен комплект документов на технологический процесс механической обработки детали “Зубчатое колесо” на 12листах в программе Компас (продублированы в AutoCad).
