Привод вертикального вала с чертежами

Пояснительная записка (в программе Word) 29 стр., 7 табл., 2 рис., 9 источников
Чертежи (в программе Компас) 9 листов плакатов и чертежей, 5 листов спецификации
ВУЗ МГТУ им.Баумана

Курсовой проект по дисциплине: «Детали машин»

В работе представлен проект привода к вертикальному валу с исходными данными для расчетов.  Определена мощность и частота вращения, а также параметры  при кинематическом расчете привода. Сделан расчет открытой передачи с проверочными расчетами, и расчет редуктора с выбором материалов червячных передач, допускаемых напряжений. Проектирование закрытой червячной передачи с проверочными расчетами, и определением диаметра валов редуктора. Выполнен расчет шпоночных соединений. Графически представлены чертежи и эпюры.

Чертежи курсовой работы (в программе Компас)

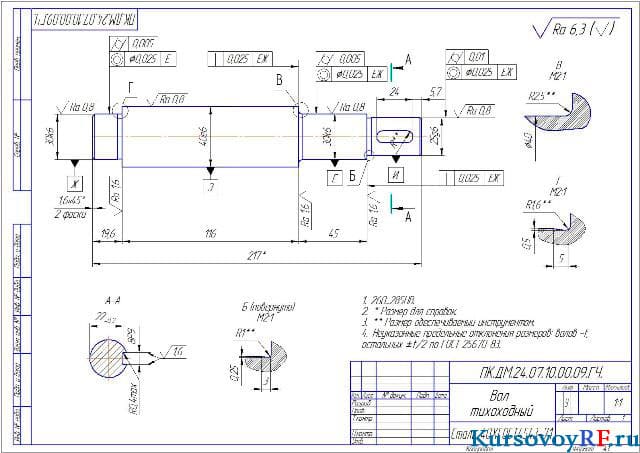

1. 1.Чертеж вал тихоходный деталь (формат А 3 )

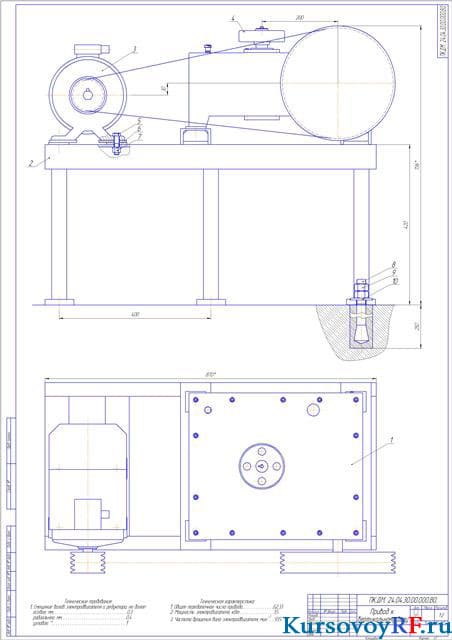

2. Чертеж привод к вертикальному валу (формат А 1 )

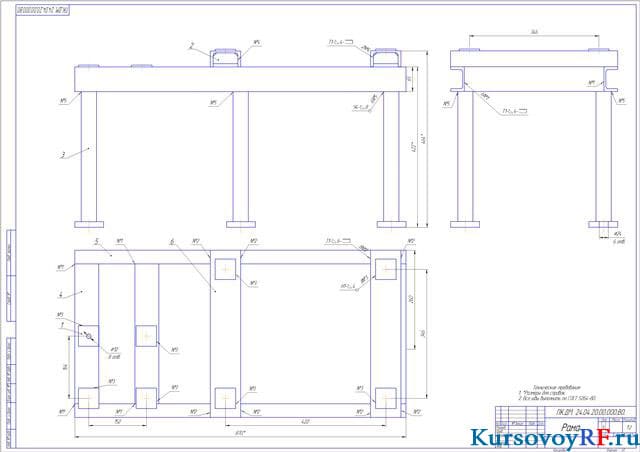

3. Чертеж рама (формат А 1)

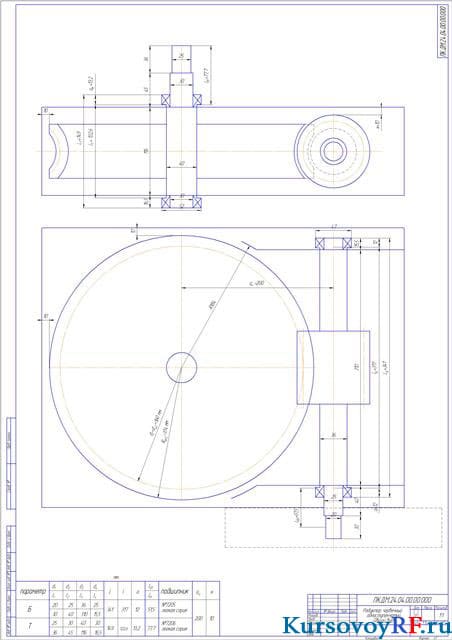

4. Чертеж редуктор червячный одноступенчатый (формат А 1)

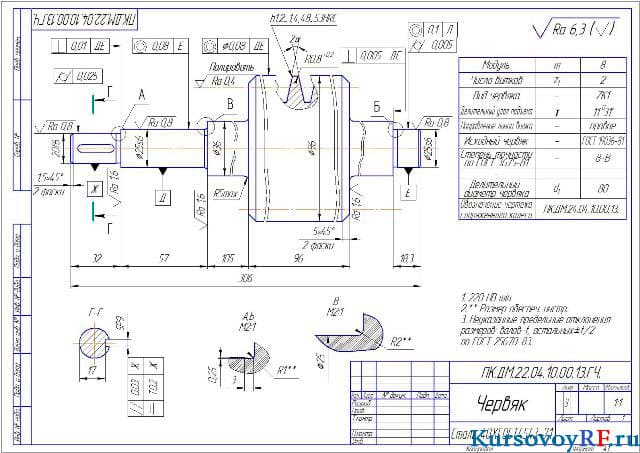

5. Чертеж червяк деталь (формат А 3)

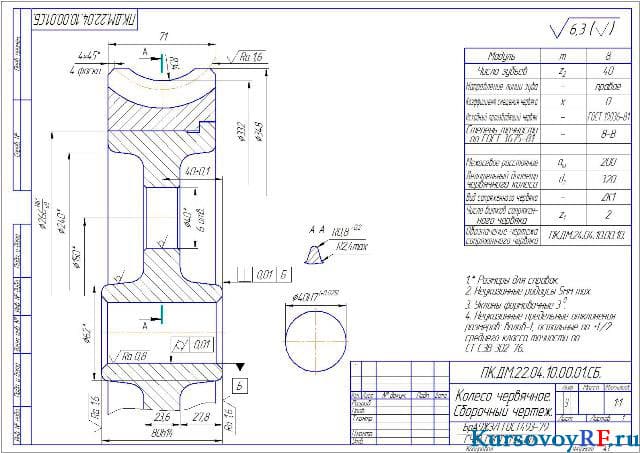

6. Чертеж колесо червячное сборочный чертеж деталь (формат А 3)

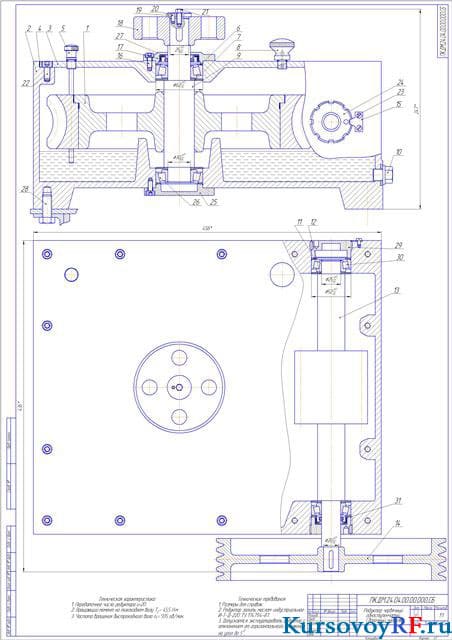

7. Чертеж редуктор червячный одноступенчатый сборочный чертеж (формат А 1)

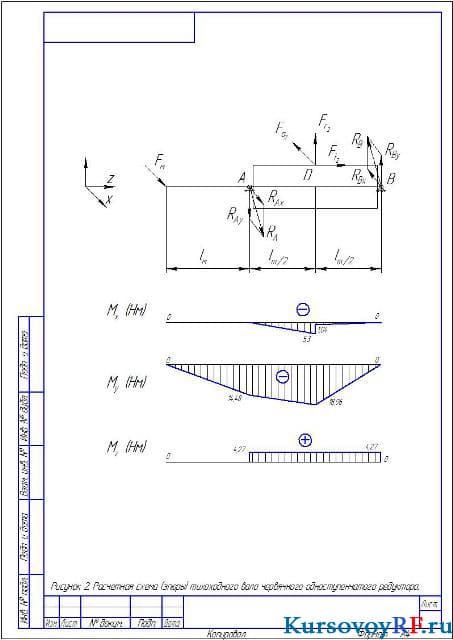

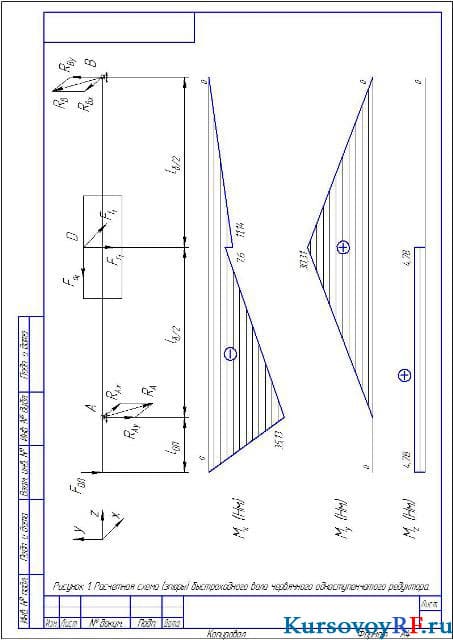

8. Чертеж эпюры – 2 листа (формат А 4)
