Привод шаровой мельницы

Код: 02.01.01.07.03.34
Разместил: Шлемен Лотков

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 45 стр., 9 табл., 2 рис., 8 источников
Чертежи (в программе Компас) 6 листов плакатов и чертежей
ВУЗ КубГТУ

Курсовой проект по дисциплине: «Детали машин»

В курсовом проекте представлен кинематический и силовой расчеты привода с выбором стандартного асинхронного электродвигателя. Сделана разбивка привода по его ступеням. Сделан выбор материалов и определены допускаемые напряжения для передач редуктора. Произведены расчеты передач редуктора с определением межосевого расстояния, суммарное число зубьев, коэффициента осевого перекрытия, назначена степень точности передачи и расчет коэффициентов.  Выполнен расчет валов и детальная компоновка редуктора с определением диаметра валов, выбор  подшипников качения, Выполнены расчеты открытой и закрытых цилиндрических передач, с определением материала  и параметры элементов передач. Представлены схемы нагружения валов редуктора с определением реакций в опорах. Сделан  расчет подшипников качения в динамике по грузоподъемности, и расчет  вала на прочность.  Выполнен выбор шпонок и расчет шпоночного соединения. Сделан выбор посадок в основных спряжениях редуктора, система смазки подшипников и зацепления колес, выбор муфты. Представлена технология сборки редуктора.

Чертежи курсовой работы (в программе Компас)

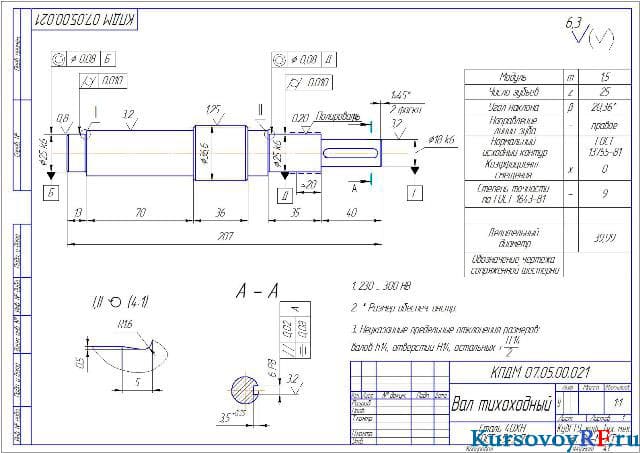

  1. Чертеж вал тихоходный деталь (формат А 3 )

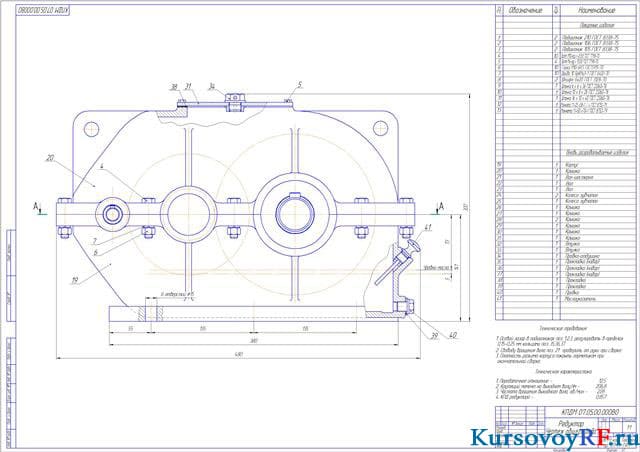

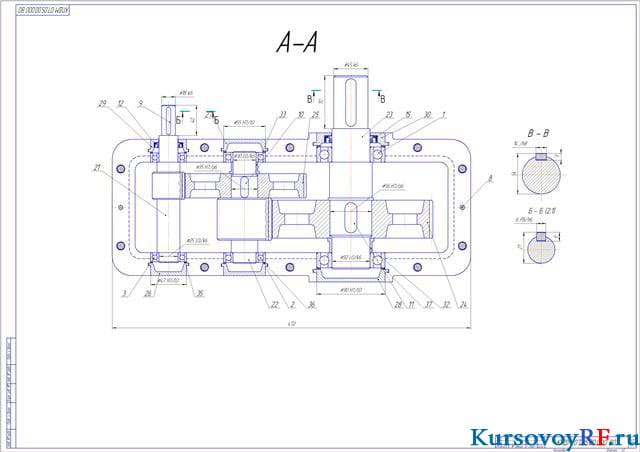

  2. Чертеж редуктор чертеж общего вида – 2 листа (формат А 1 )

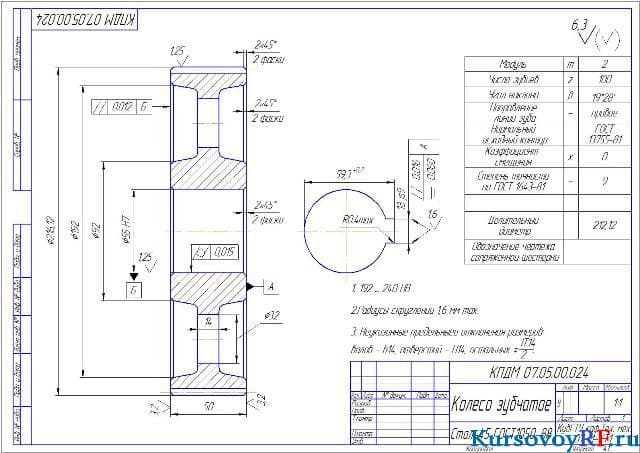

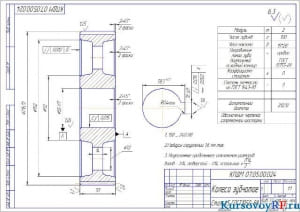

  3. Чертеж колесо зубчатое деталь (формат А 3)

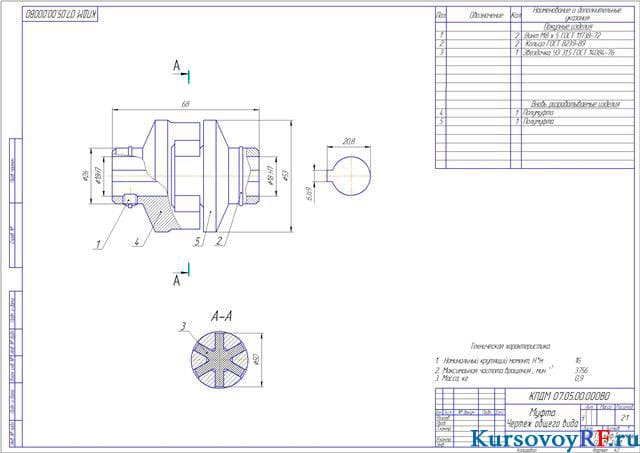

  4. Чертеж муфта чертеж общего вида (формат А 2)

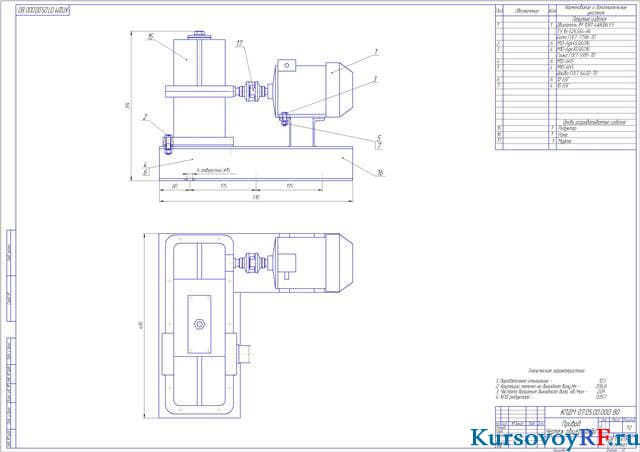

  5. Чертеж привод чертеж общего вида (формат А 1)
