Пояснительная записка (в программе Word) 30 стр., 8 рис., 4 источника, 5 приложений
Чертежи (в программе Компас) 8 листов плакатов и чертежей, 5 листов спецификации
ВУЗ МГТУ им.Баумана
Курсовой проект по дисциплине: «РКЗ»
В курсовом проекте отражен расчет привода с определением вращающих моментов и подбором электродвигателя. Выполнено эскизное проектирование вала с выбором типа и схемы установки подшипников. Сделан расчет соединений и подбор подшипников для опор: вала-червяка, колес. Выполнен расчет валов на прочность.
Чертежи курсовой работы (в программе Компас)

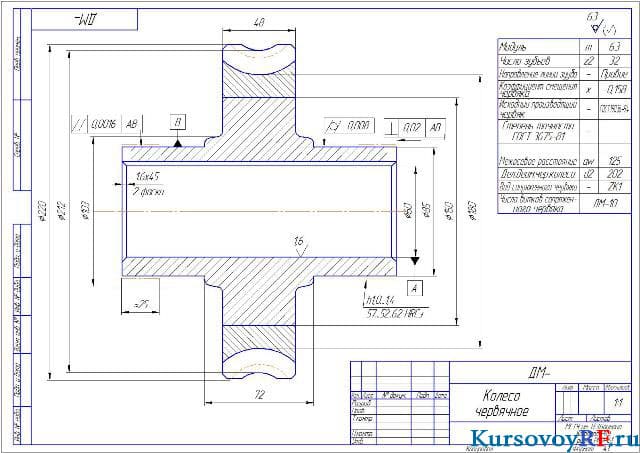

- Чертеж колесо червячное (формат А 3 )

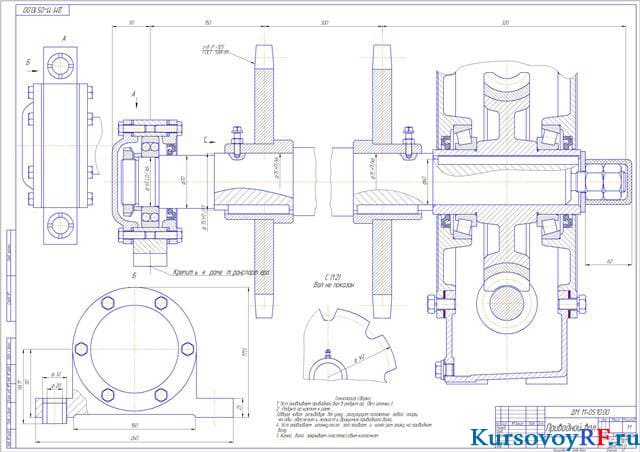

- Чертеж приводной вал (формат А 1 )

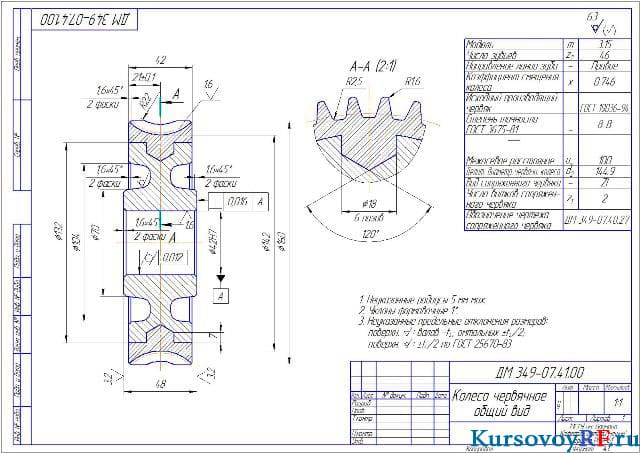

- Чертеж колесо червячное общий вид (формат А 3)

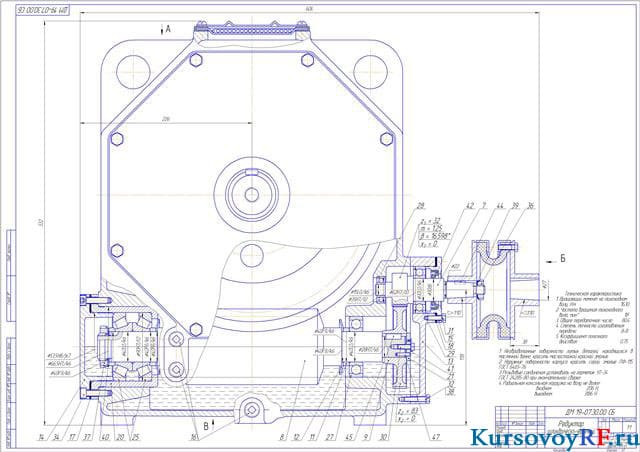

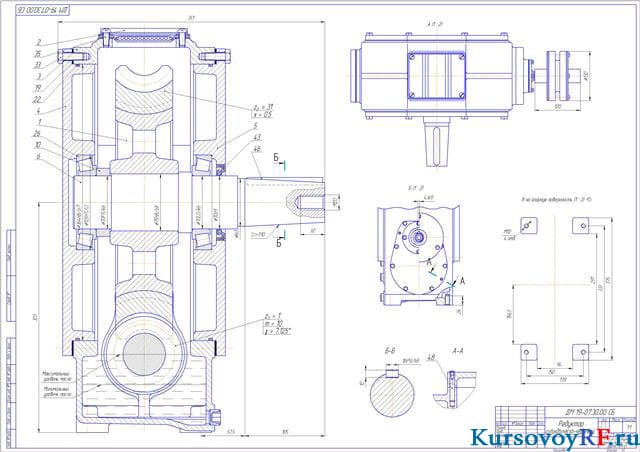

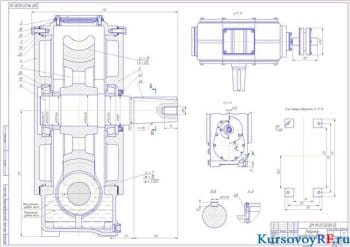

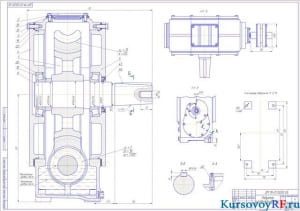

- Чертеж редуктор цилиндрическо-червячный – 2 листа (формат А 1)

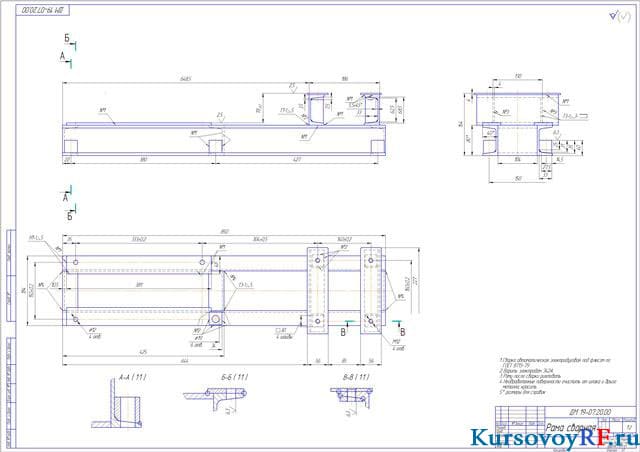

- Чертеж рама сварная (формат А 1)

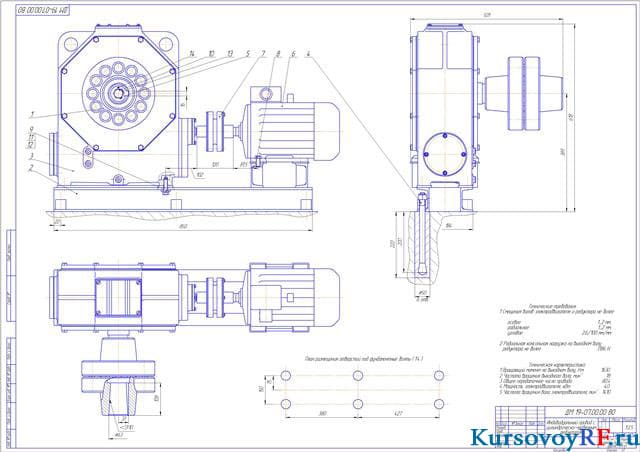

- Чертеж индивидуальный привод с цилиндрическо-червячным редуктором (формат А 1)

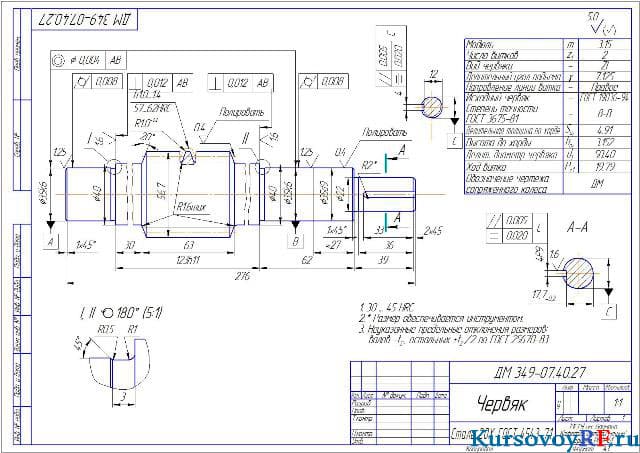

- Чертеж червяк деталь (формат А 3)
