Разработка привода горизонтально-фрезерного станка

Пояснительная записка (в программе Компас 3Dv) 17 страниц, 9 литературных источников

Чертежи (в программе Компас 3Dv) 4 листа, спецификация

ВУЗ Пермский государственный технический университет

Описание

В курсовой работе выполнено проектирование привода коробки скоростей горизонтально-фрезерного станка. Для проектируемой коробки примем общую систему смазки с приводом. Для подшипников в передней опоре используем циркуляционный способ смазки. Смазка подается через специальные каналы в корпусе. Отвод лишнего масла осуществляется через специальные отверстия в корпусе. Остальные подшипники смазываются разбрызгиванием и масляным туманом. Вязкость смазки для примененных подшипников 12-23 сст при 50°С. Данной вязкостью обладает масло И-20А.

Задание:

	Частота вращения шпинделя n, об/мин		Диапазон регулирования R	Знаменатель геометрич. ряда φ	Мощность двигателя N_двиг, кВт
	n_min	n_max	Диапазон регулирования R	Знаменатель геометрич. ряда φ	Мощность двигателя N_двиг, кВт
Задано	-	2500	-	-	-
Прототип 6Р81	50	2240	45	1,26	3
Рекомендуемые (Тарзиманов)	-	2000-3000	20-100	1,26-1,58	0,6-2,5
Принято	63	2800	45	1,41	2,2

Кинематическая схема привода главного движения:

Состав чертежей

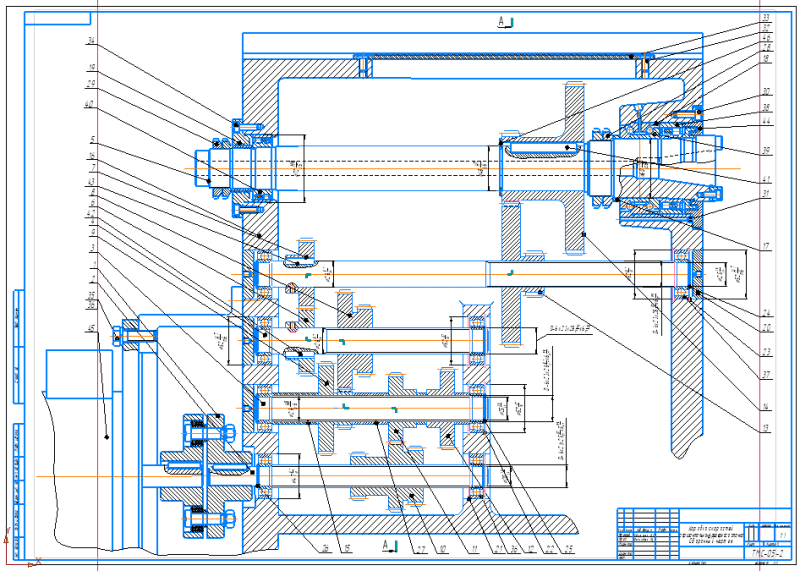

Сборочный чертеж коробки скоростей горизонтально-фрезерного станка А1

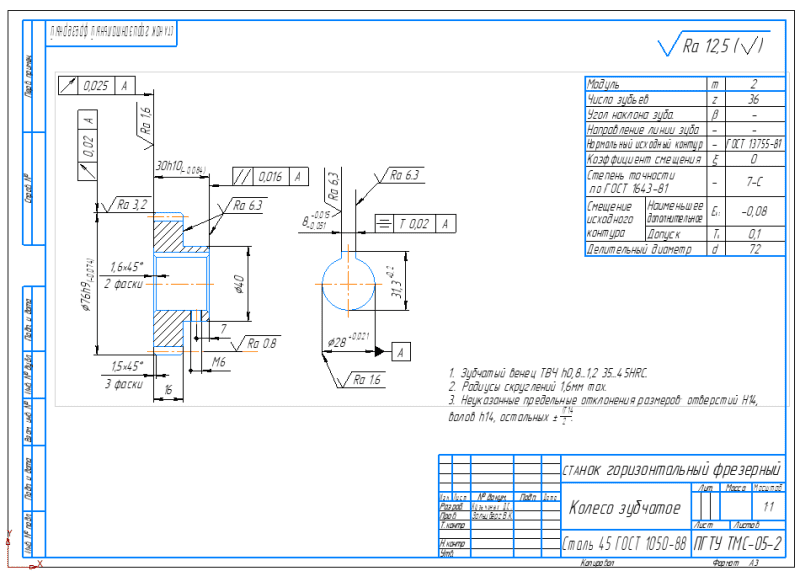

Рабочий чертеж зубчатого колеса из стали 45 на формате А3 с техническими данными: модуль 2, число зубьев 36, делительный диаметр 72мм

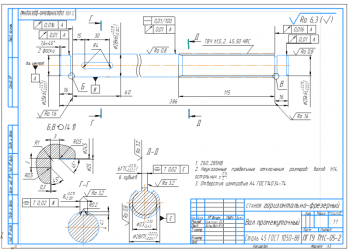

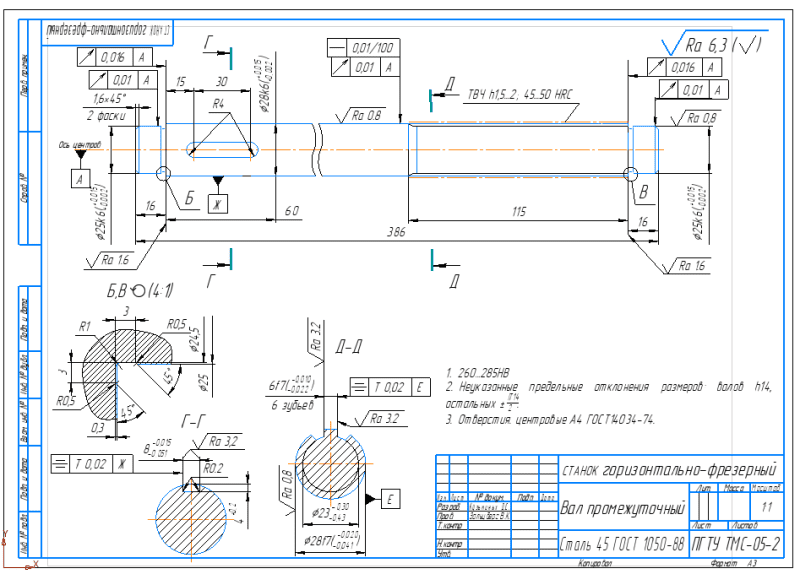

Чертеж промежуточного вала

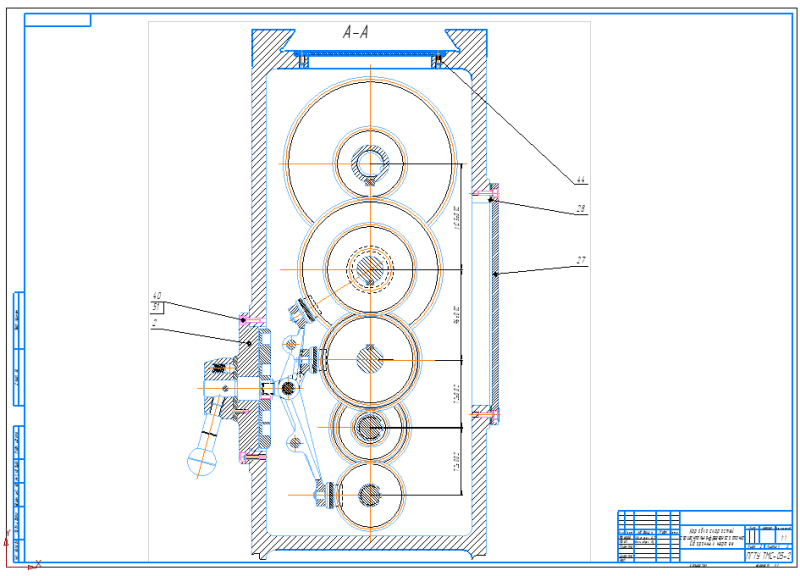

Коробка скоростей станка в разрезе в сборе А1
