Расчет и проектирование привода главного движения станка токарно-револьверного станка модели 1341

Состав чертежей

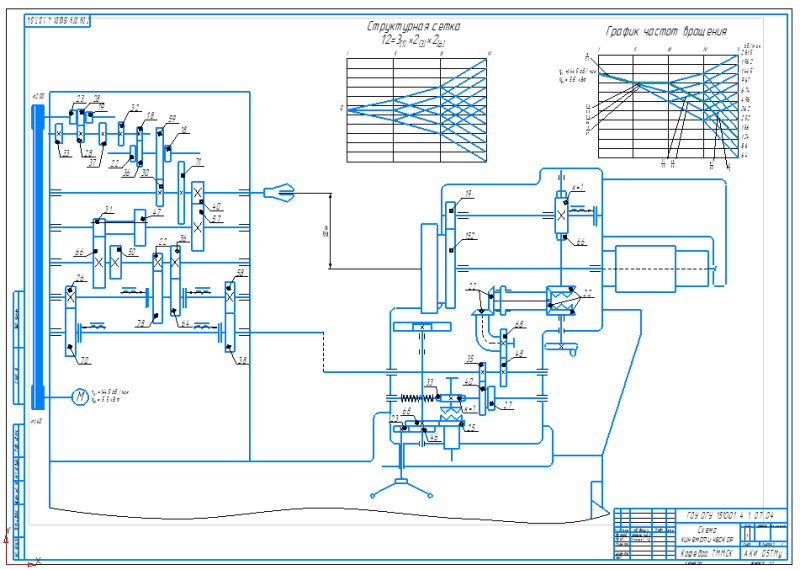

1. Кинематическая схема А1, где приведены также график частот вращения и структурная схема

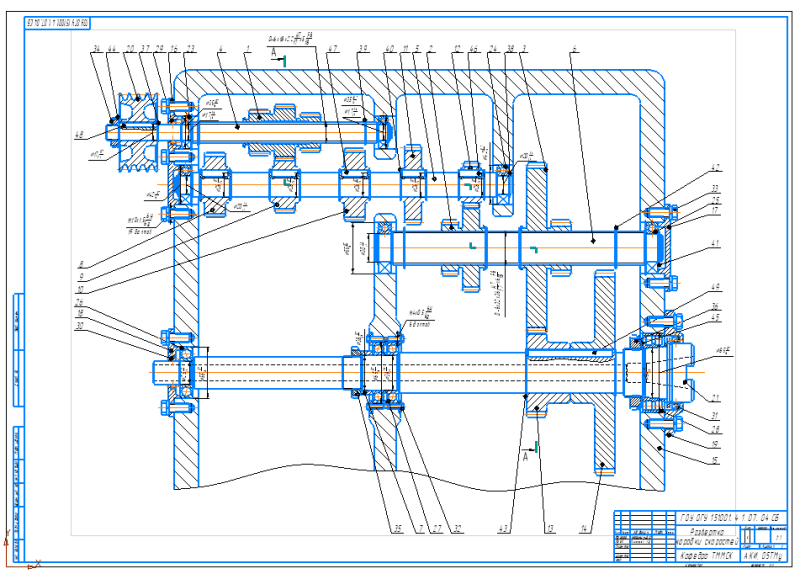

2. Чертеж развертки коробки скоростей А1

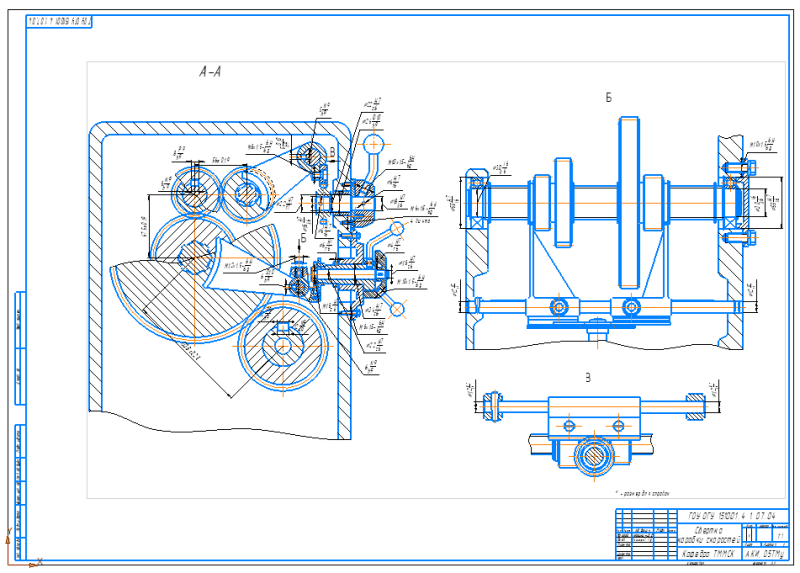

3. Рабочий чертеж свертки коробки скоростей А1

Обзор

Содержание курсовой работы:

Введение

1 Разработка кинематической схемы и кинематический расчет коробки скоростей

1.1 Выбор приводного электродвигателя

1.2 Определение общего диапазона регулирования привода

1.3 Определение общего числа ступеней скорости

1.4 Выбор конструктивных вариантов привода

1.5 Определение числа возможных кинематических вариантов

1.6 Определение максимальных передаточных отношений по группам передач

1.7 Построение структурных сеток

1.8 Построение графиков частот вращения

1.9 Определение передаточных отношений в группах передач

1.10 Определение чисел зубьев передач

1.11 Определение крутящих моментов на валах коробки скоростей

2 Расчет прямозубой эвольвентной передачи

2.1 Определение модуля зубчатой передачи расчетом на контактную выносливость зубьев

2.2 Определение модуля зубчатой передачи расчетом на выносливость зубьев при изгибе

2.3 Определение стандартного модуля зубчатой передачи

2.4 Определение межосевого расстояния зубчатой передачи

3 Построение свертки коробки скоростей

3.1 Разработка компоновочной схемы коробки скоростей

3.2 Вычерчивание свертки коробки скоростей

3.3 Определение усилий действующих в зубчатых зацеплениях

4 Расчет и подбор подшипников

4.1 Определение реакций в опорах валов

4.2 Выбор подшипников по статической грузоподъемности

4.3 Выбор подшипников по динамической грузоподъемности

4.4 Выбор подшипников по диаметру вала

5 Расчет сечения сплошного вала

5.1 Определение диаметра средних участков вала

5.2 Расчет валов на усталостную прочность

5.3 Расчет на прочность шпонок и шлицевых соединений

Список использованных источников

Приложения
