Курсовое проектирование станка токарного патронно-центрового с ЧПУ модели 1А616Ф3

Описание

 Проект по дисциплине «Металлорежущие станки»

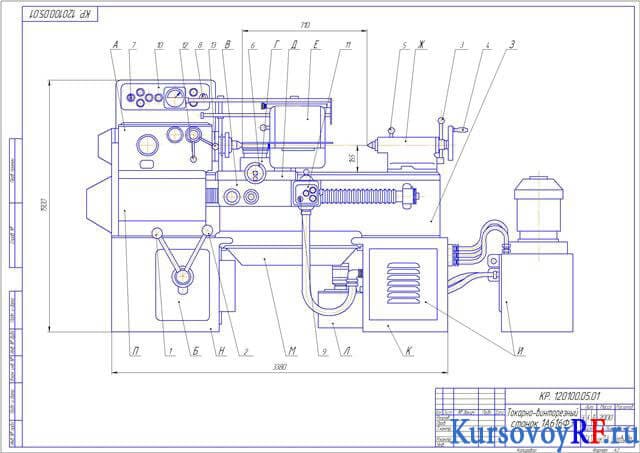

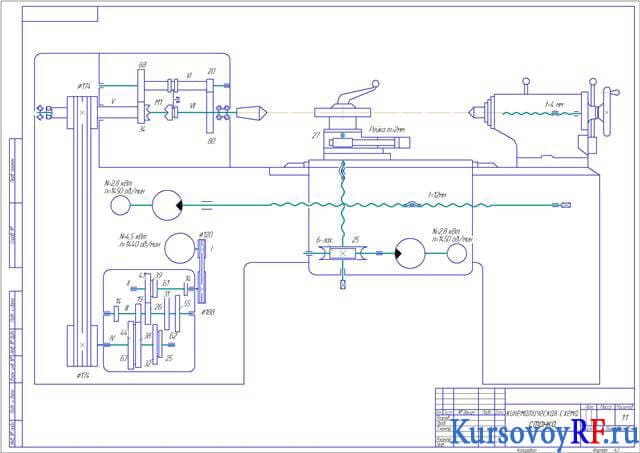

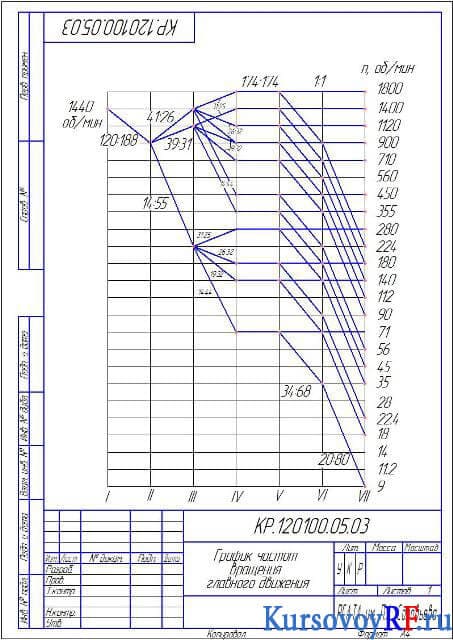

В курсовой работе представлена характеристика станка, его назначение и движения станка, в том числе движения резания, движения подач и вспомогательные движения. Представлены важнейшие узлы станка и органы его управления. Описан принцип работы с детальным описанием, особенности и технические характеристики его. В работе отражены приводы движений с определением поперечной и продольной подач, а также вспомогательные движения, где определены ход штока, подача пиноли задней бабки. Описана структура и структурная формула станка. Графически выполнена схема станка и отражена видовая структура кинематических групп. Сделан расчет оборотов главного движения и числа продольной передачи, где определено число оборотов шпинделя. В работе представлен рабочий чертеж токарно-винторезного станка, схема кинематическая и график частот вращения.
