Модернизация вертикально-фрезерного станка модели 6Р13Б курсовой проект

Описание

 Проект по дисциплине «Металлорежущие станки»

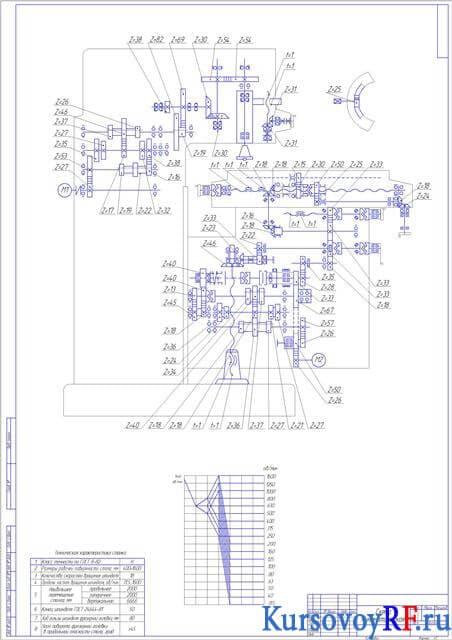

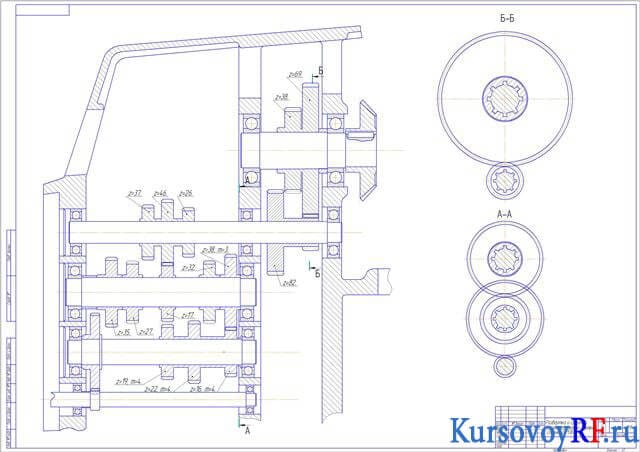

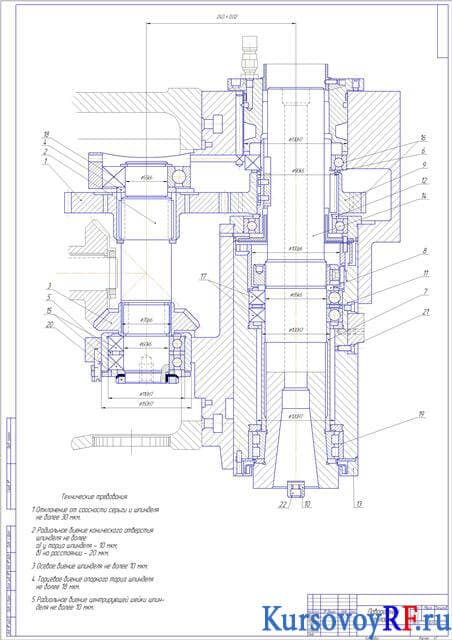

В курсовой работе представлены характеристики и предназначение вертикально-фрезерных станков. Обоснованы технические характеристики привода, где определены ширина фрезерования, рациональные режимы обработки, силовые параметры процесса резания и сделан расчет эффективной мощности привода и мощности электродвигателя. Выполнен кинематический расчет станка с определением числа ступеней привода и построением структурной сетки и графика частот вращения валов привода. Определены параметры привода и расчет параметров зубчатых колес, диаметра валов, а также контактные напряжения и напряжения изгиба зубьев привода с выбором материала и процесса термообработки. Представлены расчетные схемы валов коробки скоростей в плоскостях по валам, где определены реакции в опорах и с построением эпюр крутящих моментов, где определены суммарные радиальные реакции и суммарный изгибающий момент. Сделан проверочный расчет подшипников с описанием узла станка.
