Курсовое проектирование привода подач шарико-винтовой передачи станка 1А62

Описание

 Проект по дисциплине «Металлорежущие станки»

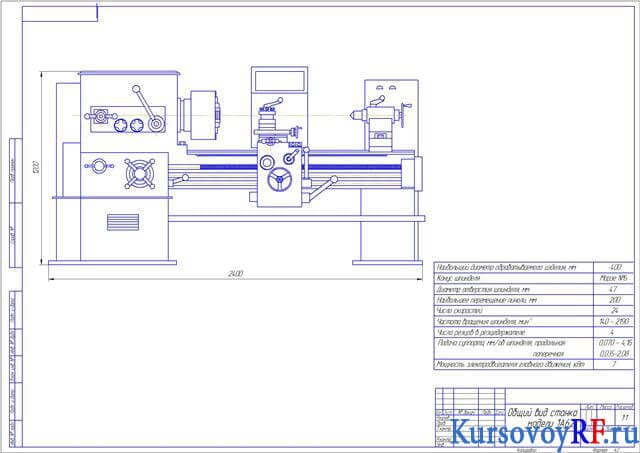

В курсовом проекте представлена видовая структура токарных станков. Описана характеристика токарно-винторезного станка с описанием узлов и органа управления, а также принцип работы станка. Обоснована техническая характеристика станка и определены припуски на обработку, глубина резания, частота вращения шпинделя, скорость резания, усилие подачи, мощность привода и электродвигателя. Отражен расчет привода с графиком частот вращения валов и определения расчетных передаточных отношений колес привода. Определены параметры привода, а также модули зубчатых колес с геометрическим расчетом привода, Сделан расчет контактных напряжений и напряжений изгиба зубьев, с определением контактных напряжений в зацеплении, фактические напряжения изгиба, а также определены материал и термообработка. Представлена расчетная схема шпинделя с проверочным расчетом подшипников. Сделан расчет передачи винт-гайка с определением осевой нагрузки, диаметра, силы натяга, податливость передачи, смещений.
