Проектирование привода главного движения токарного станка с ЧПУ модели 16Б16Т1

Описание

В курсовой работе по предмету металлорежущие станки на тему привод главного движения токарного станка с ЧПУ. В результате проведенных расчетов выбрана оптимальная модель коробки скоростей токарного станка с ЧПУ, обеспечивающая требуемую скорость резания при обработке стали и чугуна. В станке задействован электродвигатель, удовлетворяющий условиям эксплуатации.

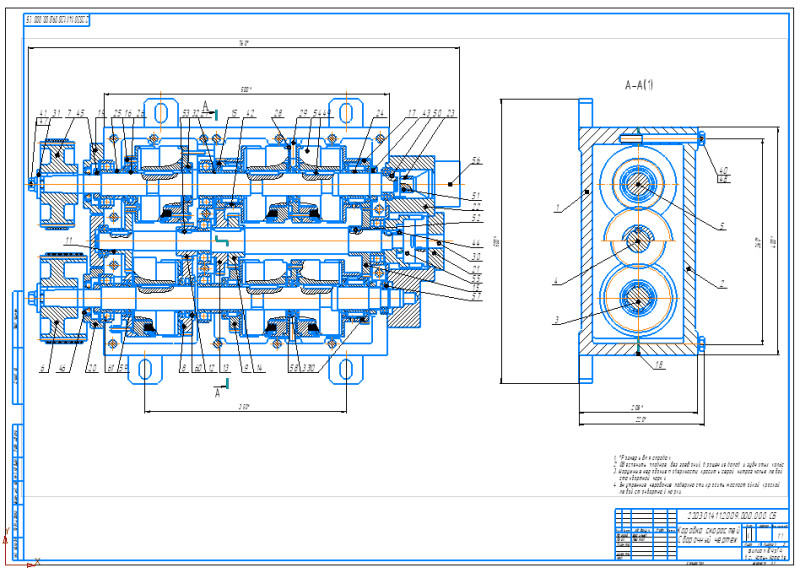

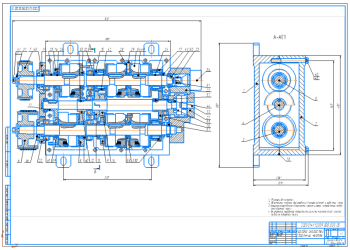

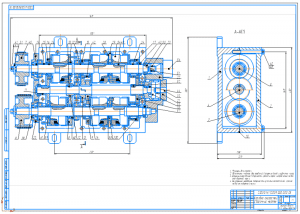

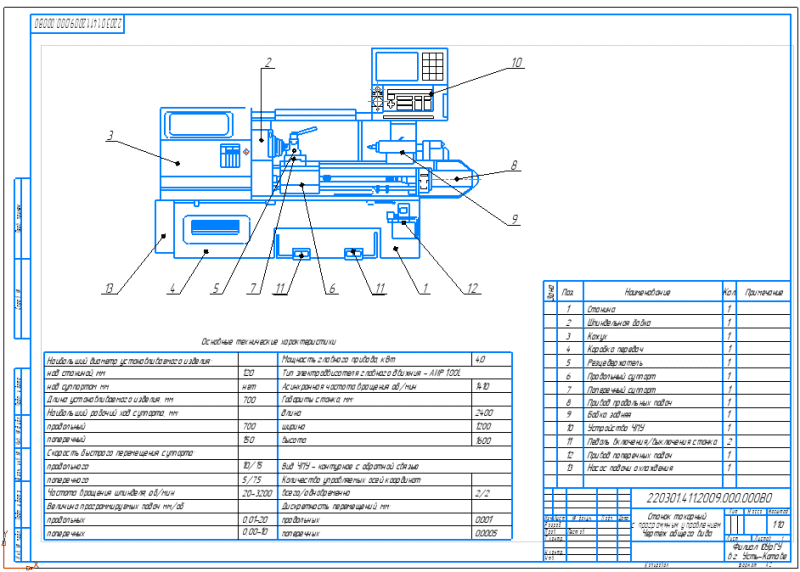

Станок токарный с числовым программным управлением предназначен для токарной обработки деталей типа тел вращения со ступенчатым криволинейным профилем. На станке можно производить продольное и поперечное точение деталей  из сталей и чугуна. Так же на этом станке можно нарезать резьбу в полуавтоматическом цикле. Управление станком осуществляется от программы, вводимой в память управляющей системы с пульта оперативного управления или с кассеты внешней памяти. в качестве аналога выбираем станок токарно - винторезный с ЧПУ 16Б16Т1.

         На проектируемом станке предполагается выполнить следующие работы: продольное и поперечное точение. Материал заготовки сталь и чугун.  Режущий инструмент - резец токарный проходной.

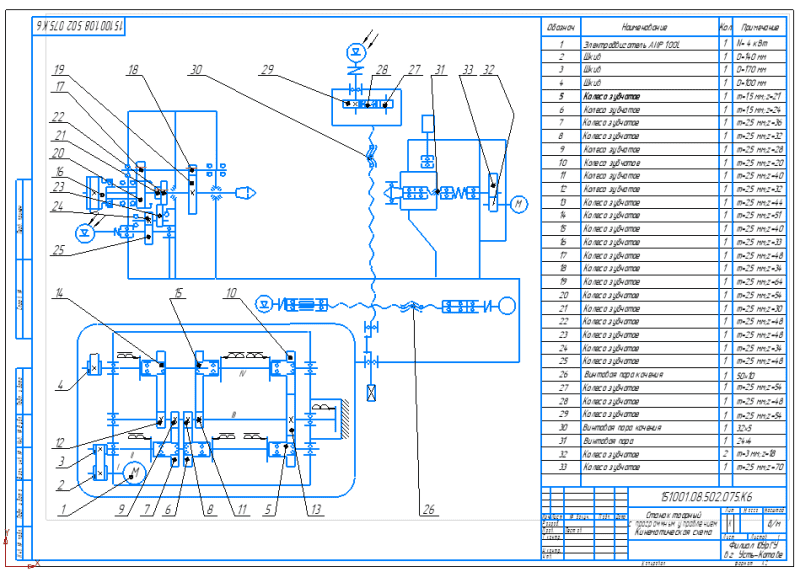

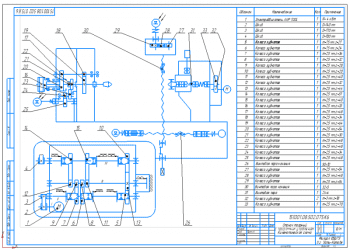

Внутренняя связь с электромеханическими цепями состоит из двух кинематических пар: шпиндель 1 - передняя бабка 2, каретка суппорта 3- станина - 4, кинематической цепи 8 между электродвигателем 6 и кареткой суппорта 3и электрических цепей: между шпинделем    1 и управляющим устройством 5 и электродвигателем 6 и между датчиком 7 перемещений каретки суппорта и управляющим устройством 5.

    Внешняя связь состоит из кинематической цепи 10 между электродвигателем 11 и шпинделем 1.

    Настройка параметров исполнительного движения Ф(В1,П2) осуществляется: траектория - электродвигателем 6, скорость - коробкой передачи iv и электродвигателем 10, направление - электродвигателем 10.

    Путь и исходное положение отсчитываются системой управления.
