Пояснительная записка (в программе Word) 47 стр., 9 табл., 16 рис., 4 источника

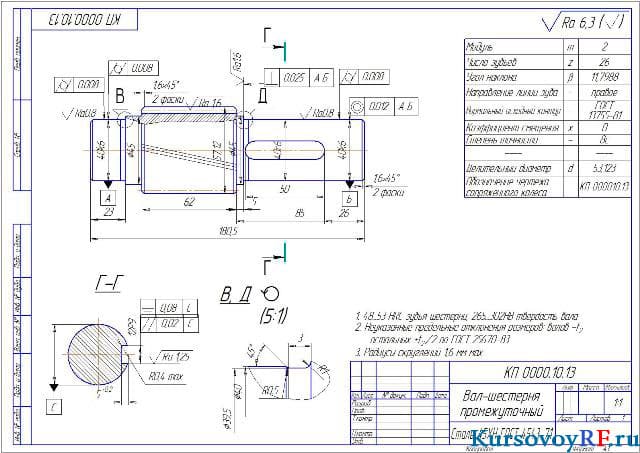

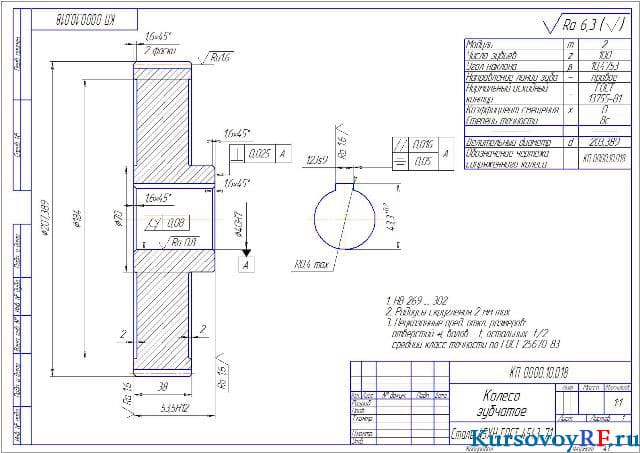

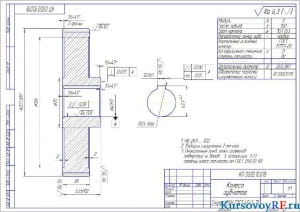

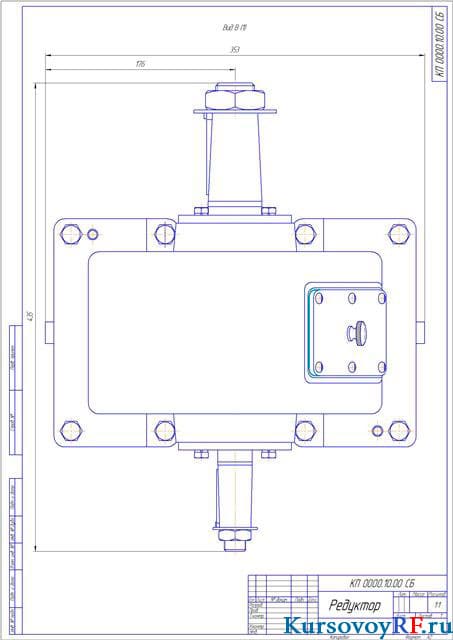

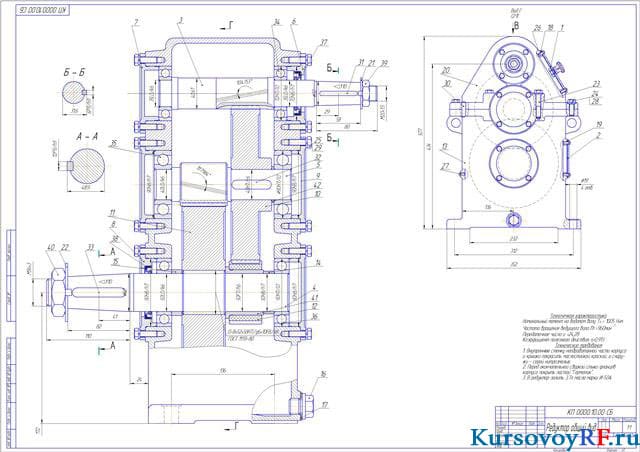

Чертежи (в программе Компас) 5 листов плакатов и чертежей, 3 листа спецификации

Курсовой проект по дисциплине: «Детали машин»

В курсовой работе представлена схема привода, с выбором электродвигателя. Выполнен кинематический и силовой расчеты с определением мощности на валах, угловых скоростей вращения, крутящих моментов. Сделан расчет зубчатых передач с выбором материалов и расчетом допускаемых напряжений. Выполнен расчет валов: быстроходного, промежуточного, тихоходного с подбором подшипников. Произведены конструктивные размеры зубчатых колес и размеры корпуса. Выполнены проверки на долговечность, шпоночных соединений и прочности шлицевых соединений. Произведен выбор посадок деталей, соединительных муфт и смазочных материалов.
