Модернизация молотильного аппарата и жатки

Состав чертежей

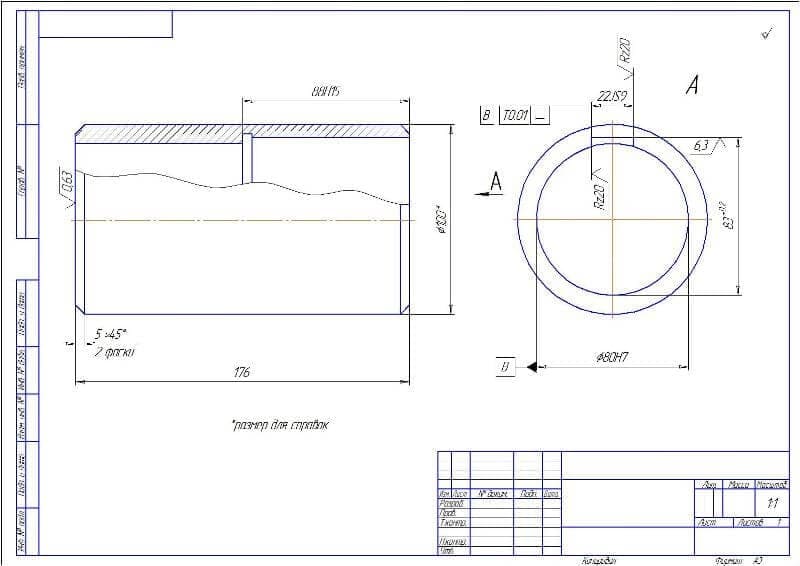

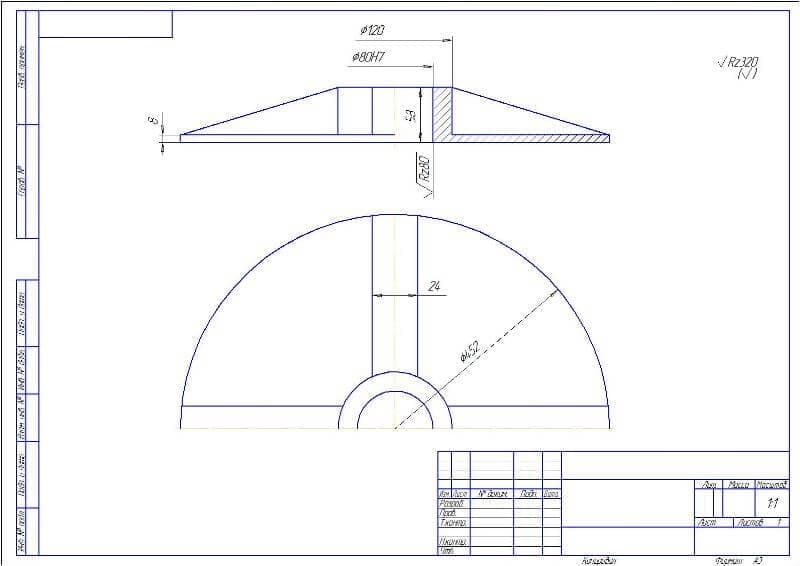

1. Втулка А3
2. Чертёж детали корпус распределителя А3

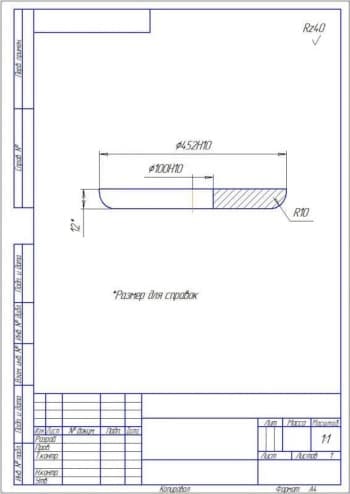

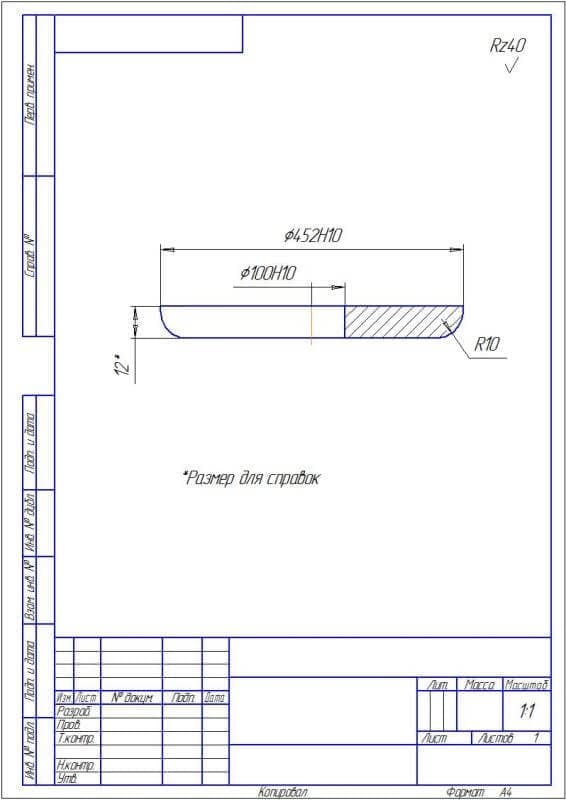

3. Подпорная А4

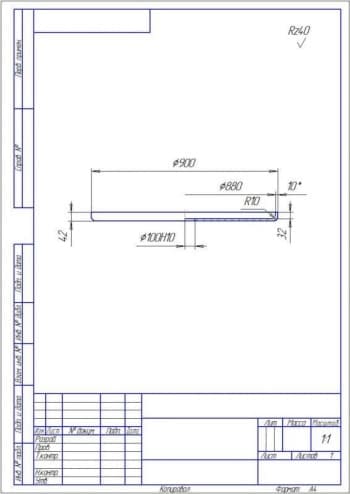

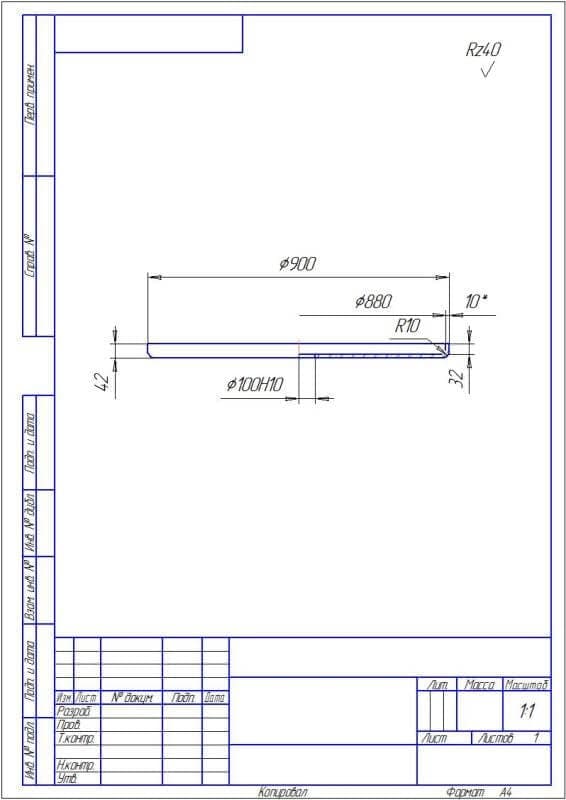

4. Пластина упорная А4

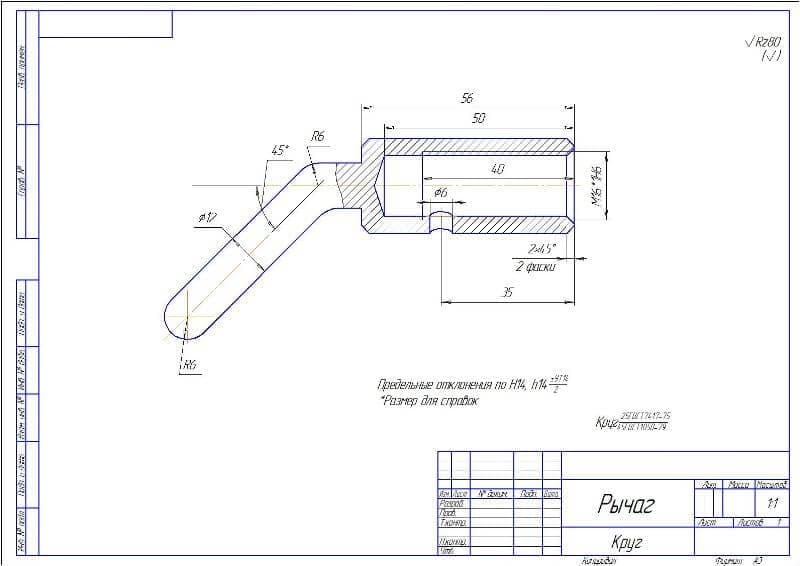

5. Рычаг А3

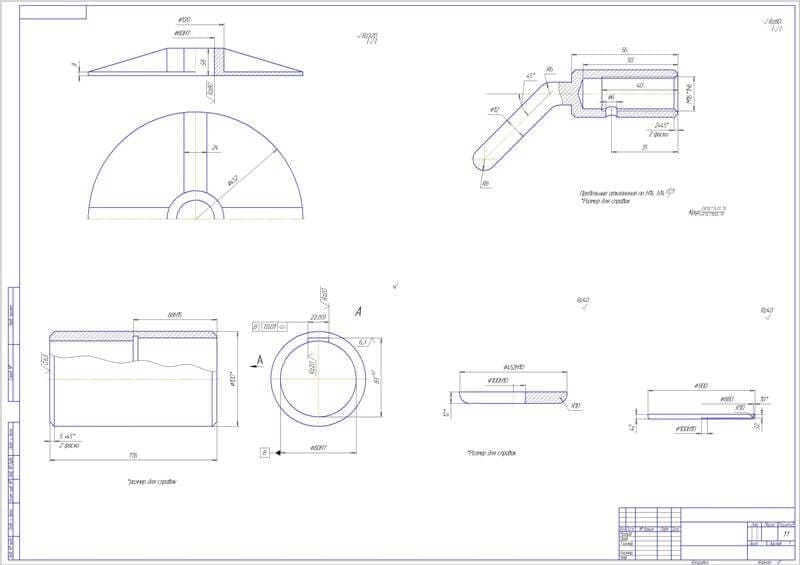

6. Рабочие чертежи деталей А1

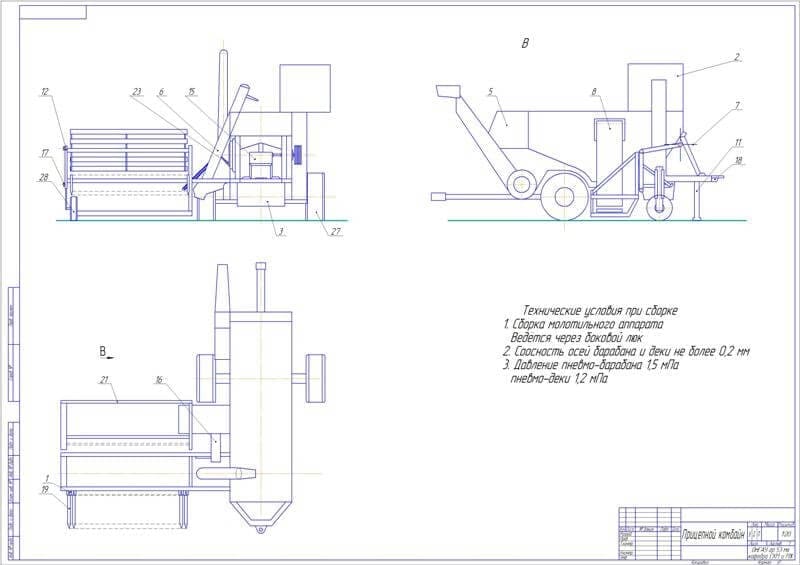

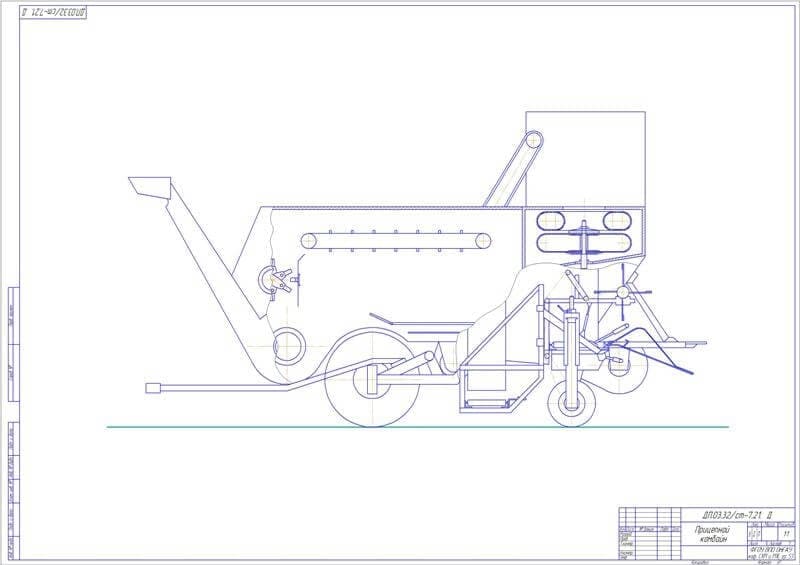

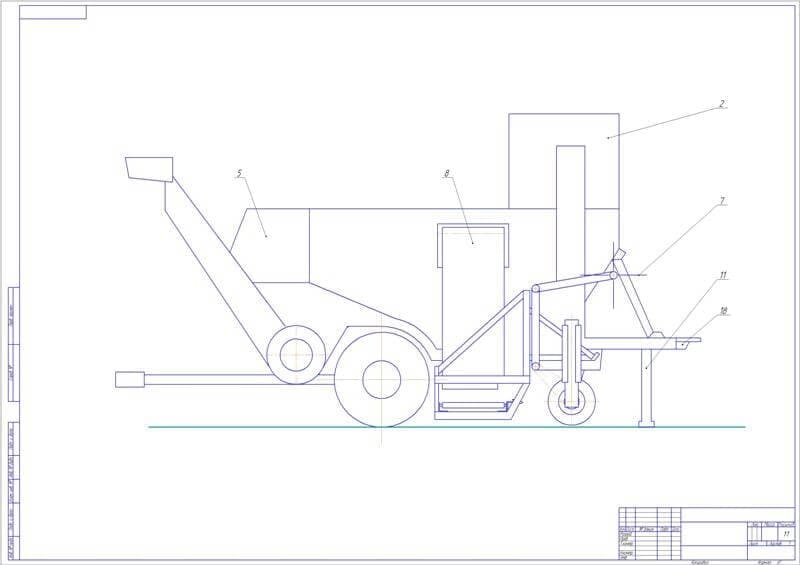

7. Общий вид прицепного комбайна 3хА1

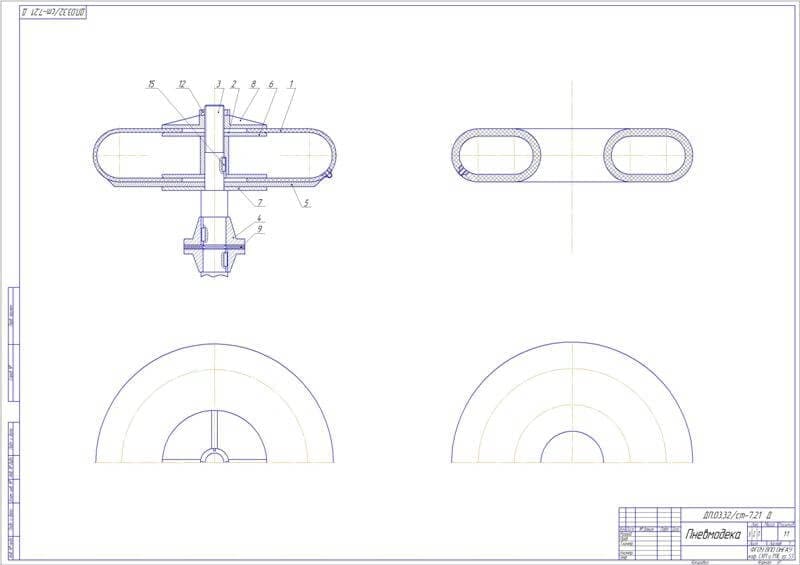

8. Чертёж пневмодека А1

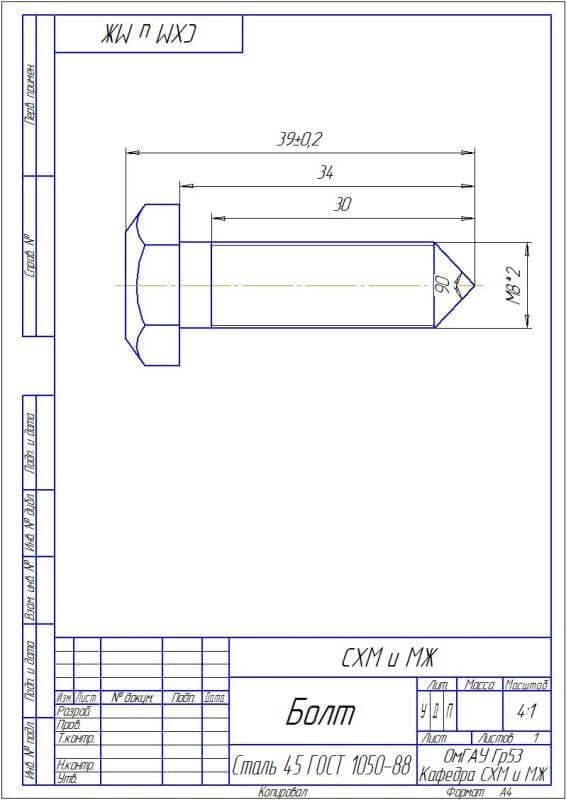

9. Рабочий чертеж болта А4

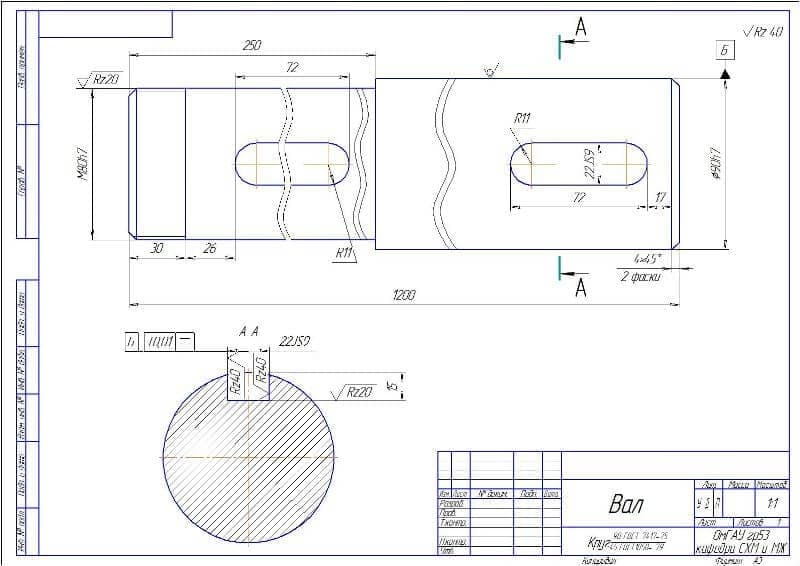

10. Вал А3

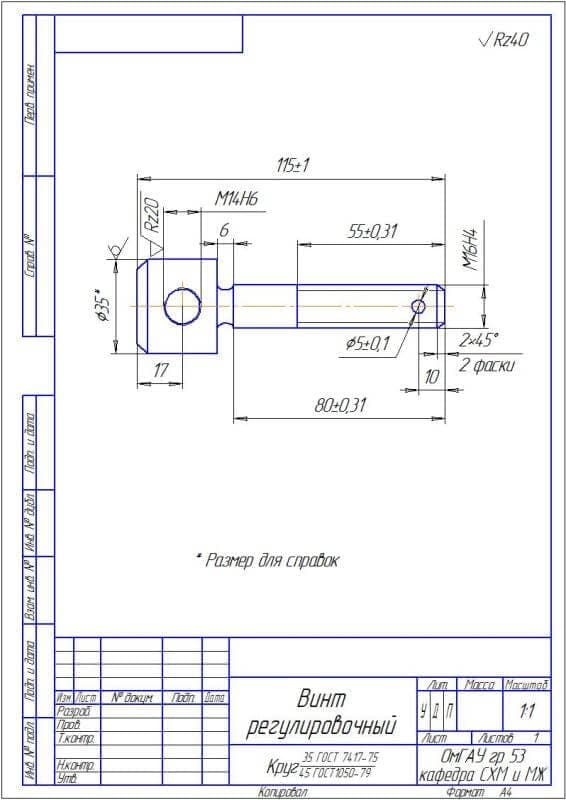

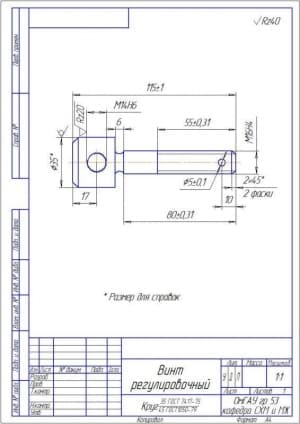

11. Винт регулировочный А4

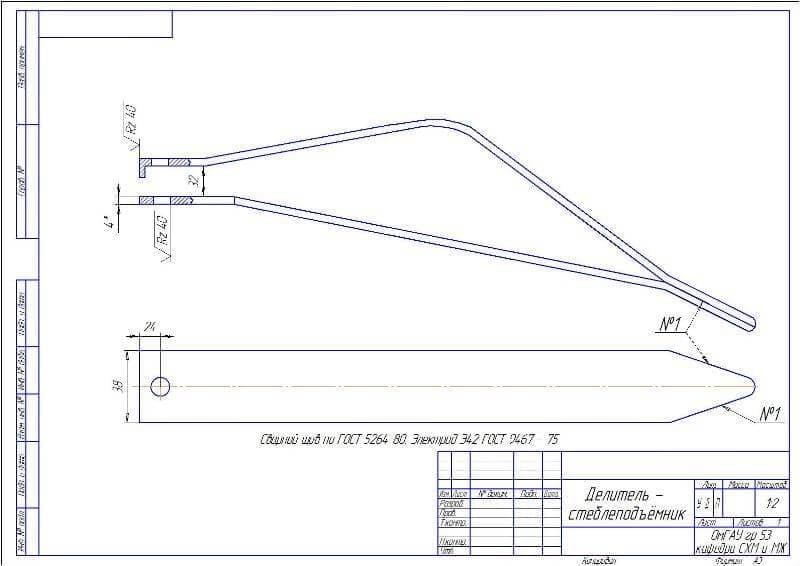

12. Чертёж делителя-стеблеподъемника А3

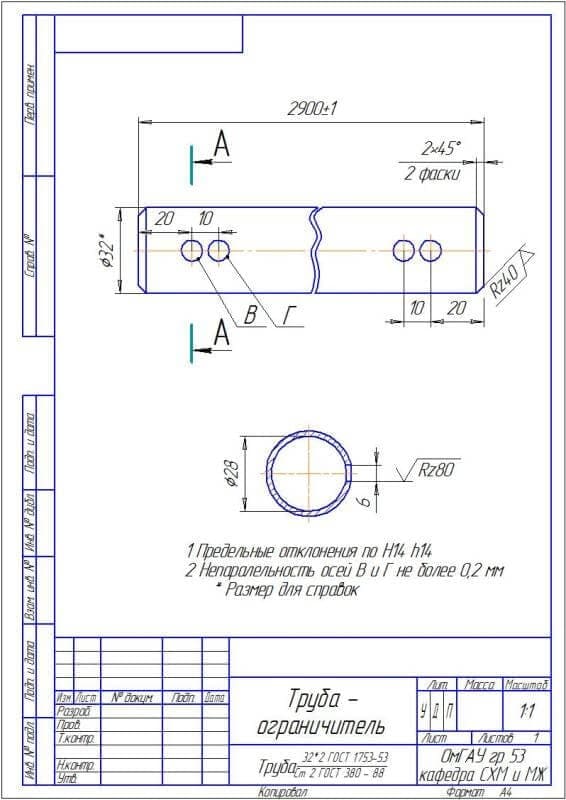

13. Труба-ограничитель А4

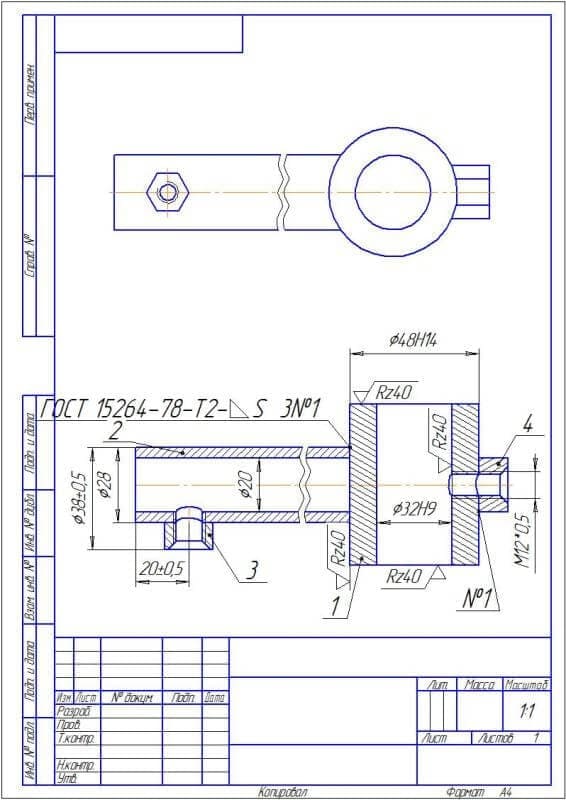

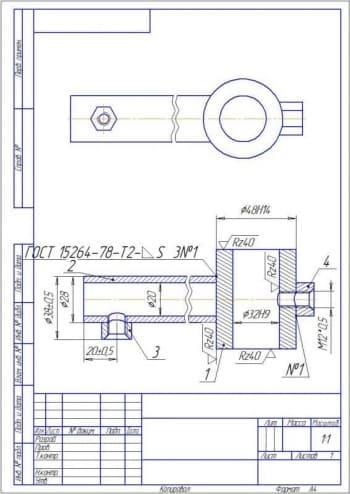

14. Чертёж фиксатора ограничителя А4

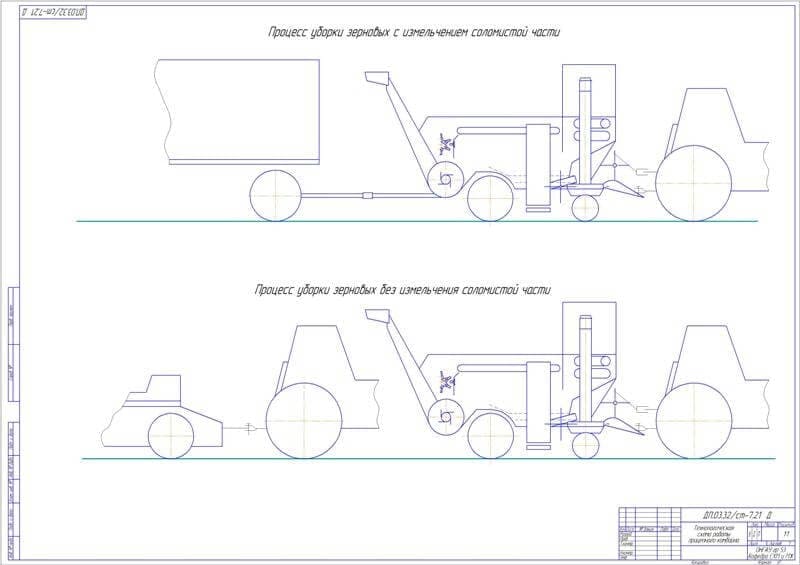

15. Лист технологической схемы работы прицепного комбайна А1
16. Плакат экономических показателей деятельности  А1

Описание

В дипломной работе произведен анализ совершенствования молотильного аппарата и жатки на примере КФХ «Весна» в Омской области. Рассмотрена хозяйственная деятельность КФХ «Весна», даны краткая характеристика хозяйства, краткий анализ производственной деятельности (состав и структура земельных угодий, специализация хозяйства, наличие основных средств эффективности их использования, финансовые результаты), технико-экономические показатели использования МТП.

Проведен анализ литературных данных по механизации уборки зерновых культур. Рассмотрены существующие технологические процессы и комплексы машин по уборке зерновых культур, механические повреждения при обмолоте, виды, схемы и конструкции жаток и молотильных аппаратов, недостатки существующих конструкций, сделаны выводы и поставлены задачи.

Проведено совершенствование механизации уборки зерновых культур, а именно: выбор схемы жатки и молотильного аппарата, рассмотрено устройство и технологический процесс прицепного комбайна, рассчитаны элементы жатки и молотильного аппарата (параметры их техпроцесса, вал на прочность, шпоночное соединение).

Приведены основы технической эксплуатации прицепного комбайна, в том числе преимущества и особенности прицепного комбайна, подготовка комбайна к работе, подготовка поля к скашиванию колосовых культур, работа агрегата в поле, инструкция по охране труда для работающих на прицепном комбайне.

Рассмотрена охрана окружающей среды и здоровья населения (законодательная база рационального использования природы, анализ экологического вреда, наносимого сельскохозяйственной техникой, меры по обеспечению благоприятного состояния окружающей среды).

Произведен расчет экономической эффективности проекта и сделаны общие выводы.

Итак, в данной работе дан анализ технологий возделывания и уборки зерновых, а так же анализ существующих молотильных устройств, машин по возделыванию и раздельной уборке колосьев и стеблей.

Существующие конструкции зерноуборочных комбайнов имеют ряд недостатков, которые влияют на экономические, экологические показатели работы.

Исходя из этого, в дипломном проекте была предложена схема прицепного комбайна принципиально новой конструкции. Эта конструкция позволяет получить зерно с малым процентом повреждений зерновой части, выбирать нужный срез стерни (в зонах с малым увлажнением), улучшить условия работы механизатора.

Конструкция жатки позволяет срезать отдельно колос от растения. Так как обмолоту подвергаются только колосовая часть, при этом обмолоте будут значительно снижены затраты энергии на вращение барабана. Срез колоса происходит благодаря обтекаемой форме стеблеподъемников и зазору между ними, а также ограничителями.

Так как большой процент травмирования зерна происходит во время ударной нагрузки бичей барабана, в целях меньшего травмирования предлагается пневматический барабан, с пропускной способностью колосков в секунду. Соответствует и производительность жатки, которая за 1 с подает в молотильную камеру 1000 колосков, т. е. барабан в таких условиях будет работать в оптимальных условиях.

Качественной оценкой работы барабана будет являться снижение травмирования зерна порядка 15...18% вместо 35...40 %.

Новый прицепной комбайн имеет меньшую массу и цену. Годовой экономический эффект от работы и использования комбайна составляет 31821615 рублей.
