Совершенствование конструкции оборотного плуга ПО-4

Состав чертежей

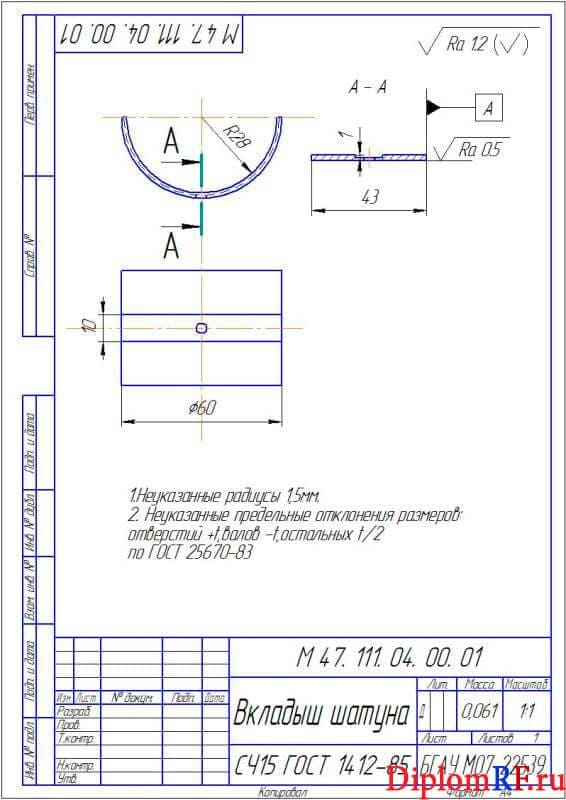

1. Чертёж детали вкладыша шатуна А4

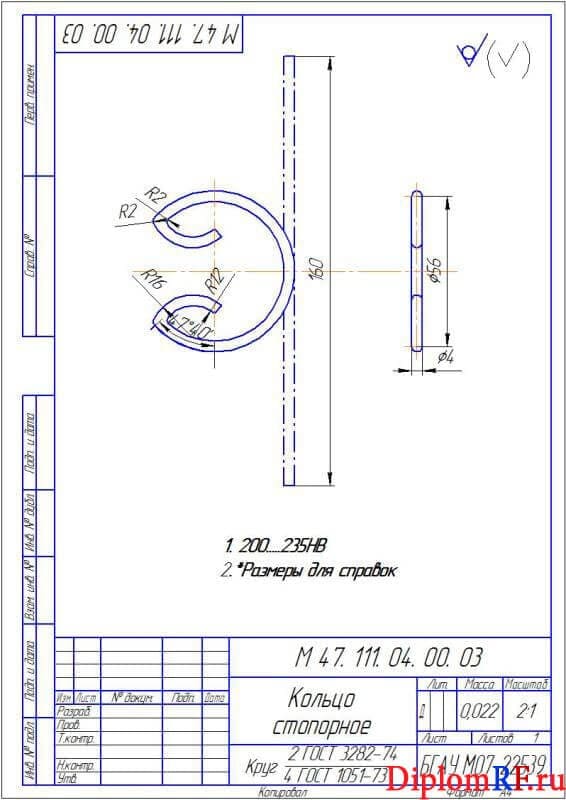

2. Чертёж детали стопорного кольца А4

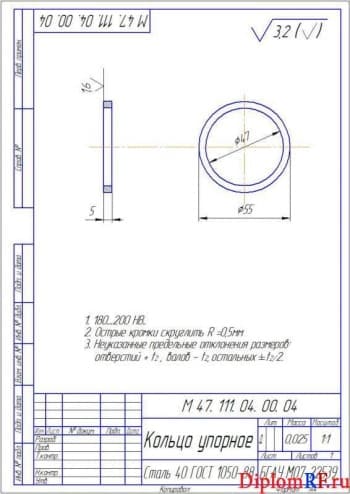

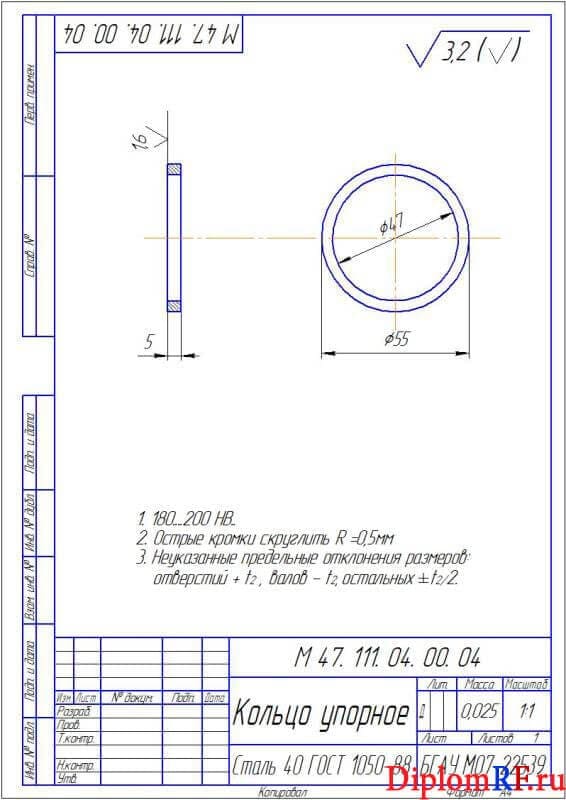

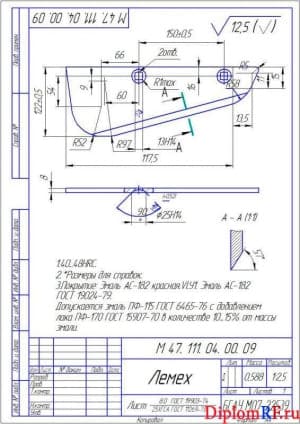

3. Чертёж детали кольца упорного А4

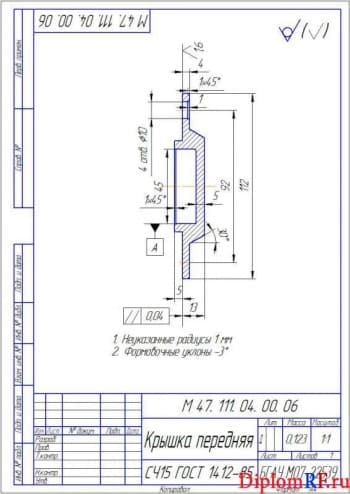

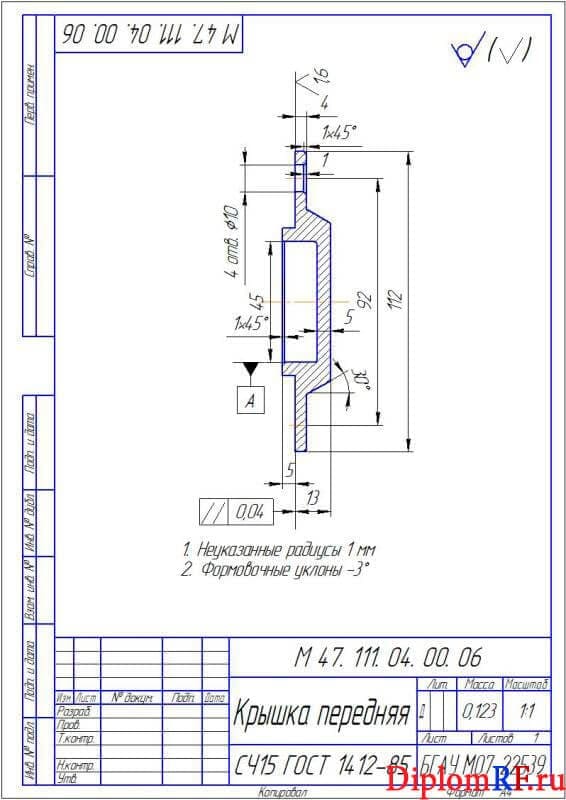

4. Чертёж детали крышки передней А4

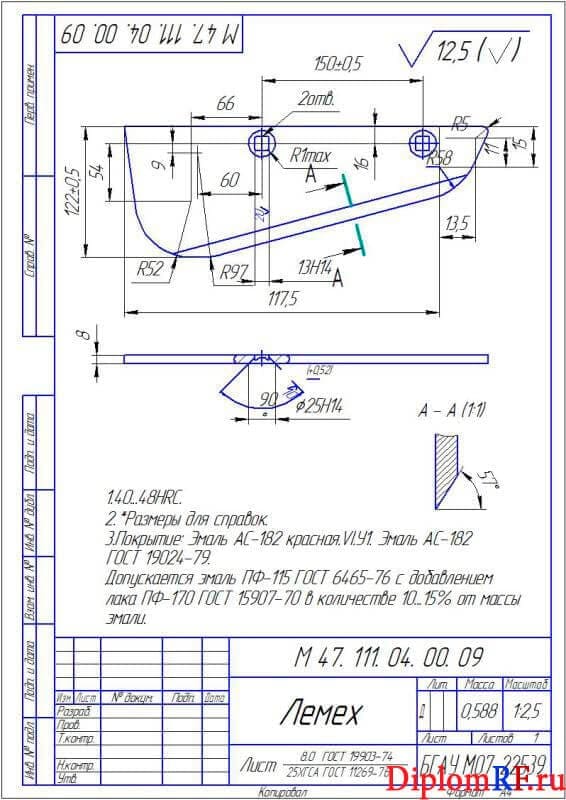

5. Чертёж детали лемеха А4

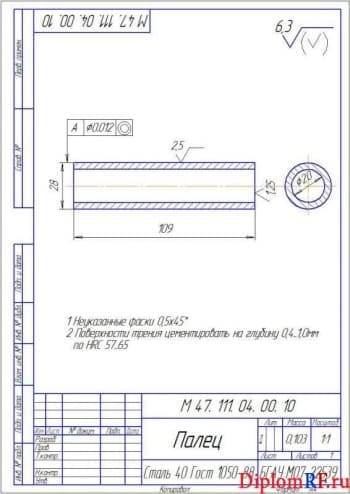

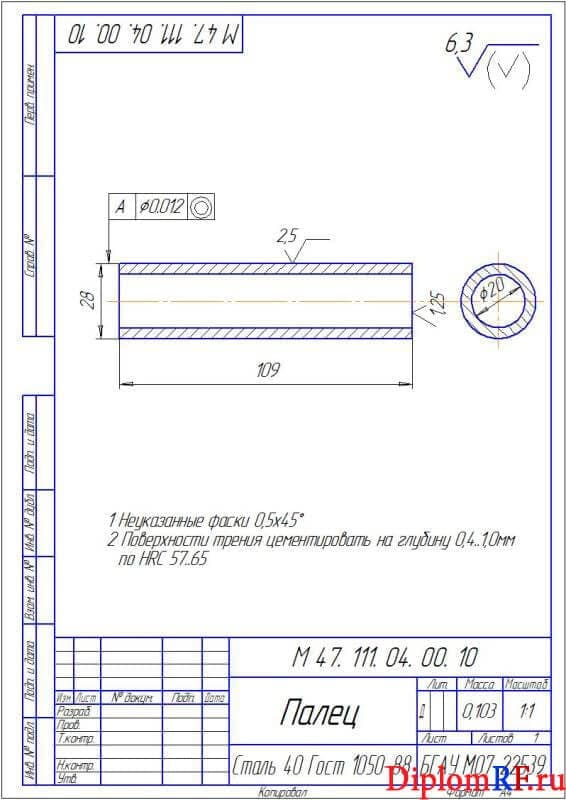

6. Чертёж детали пальца А4

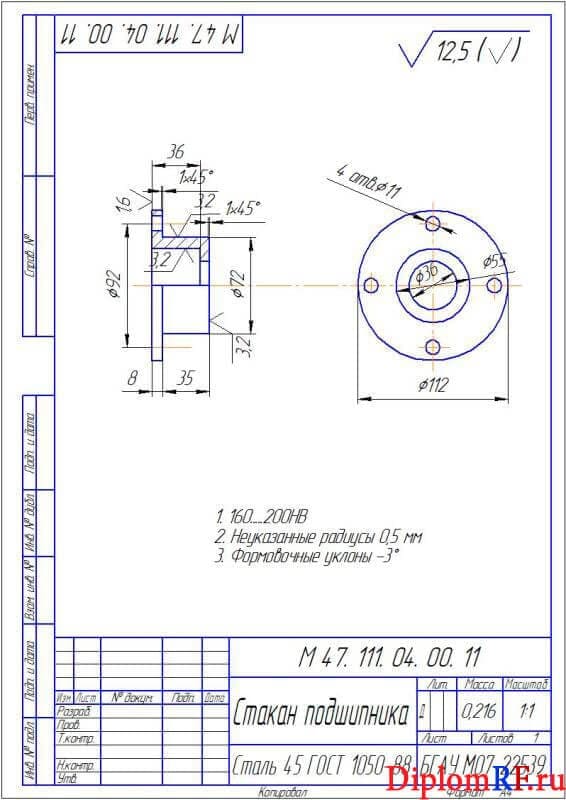

7. Чертёж детали стакана подшипника А4

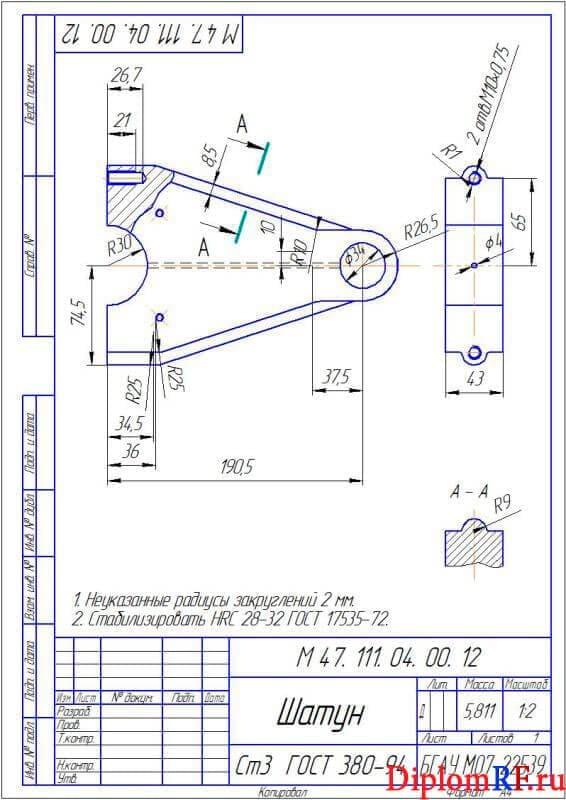

8. Чертёж детали шатуна А4

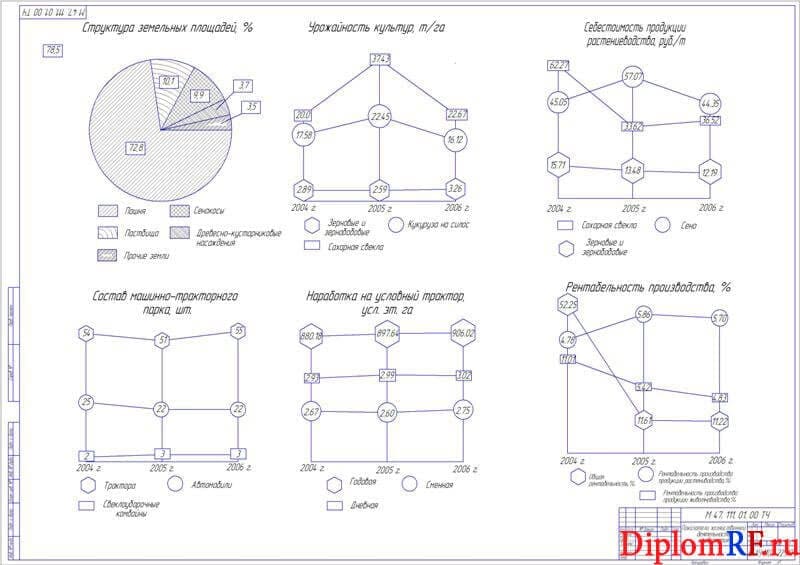

9. Чертёж показателей хозяйственного функционирования предприятия А1
10. Чертёж патентного поиска А1

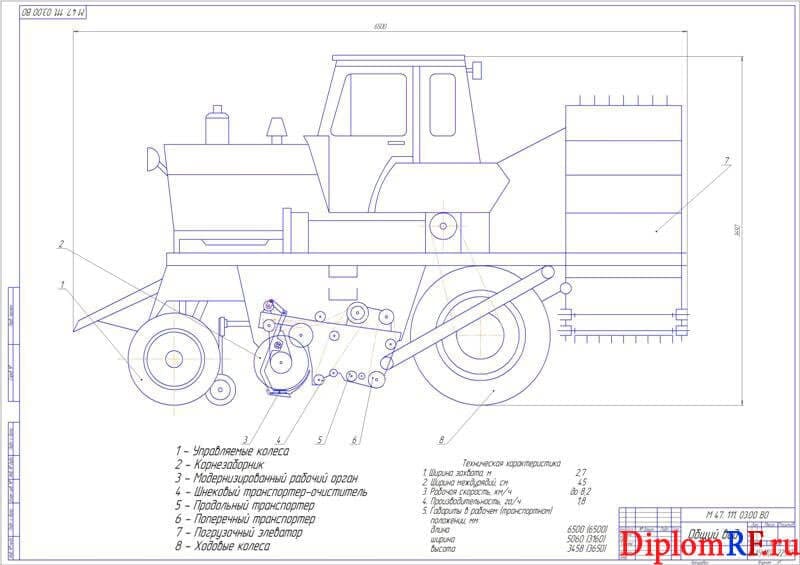

11. Чертёж общего вида свёклоуборочной машины А1

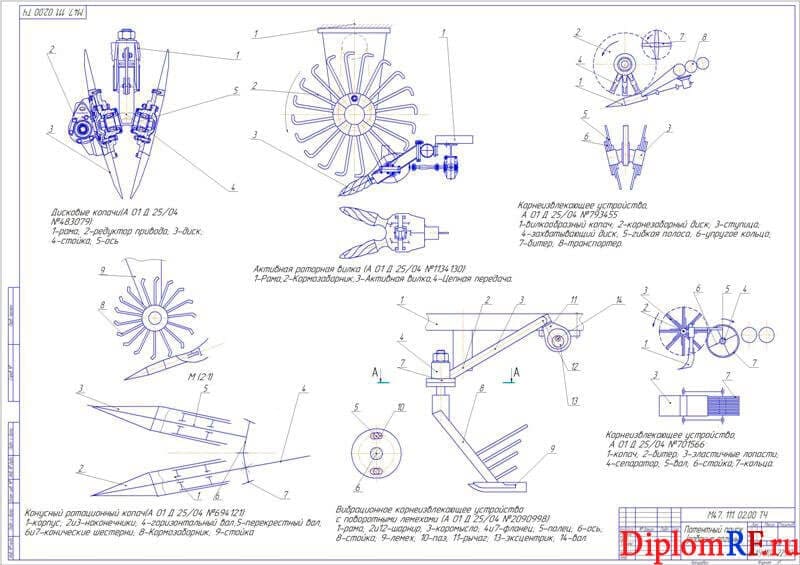

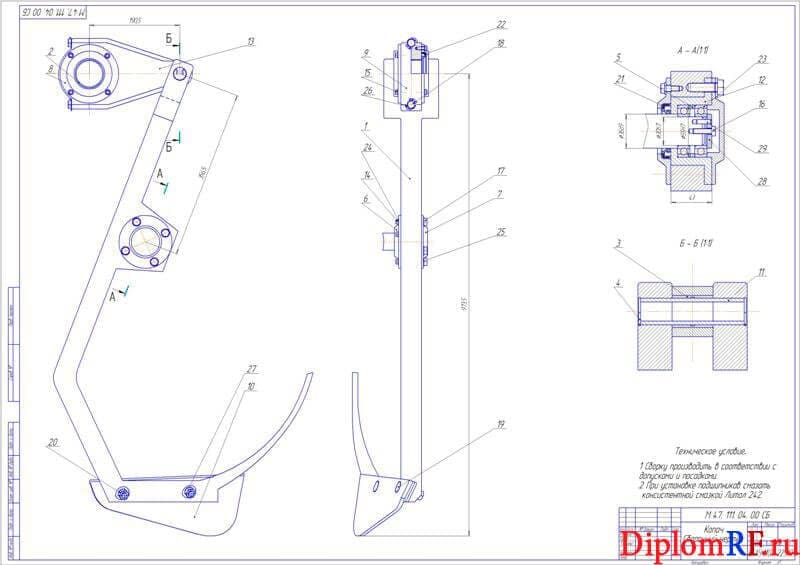

12. Чертёж сборочный копача А1

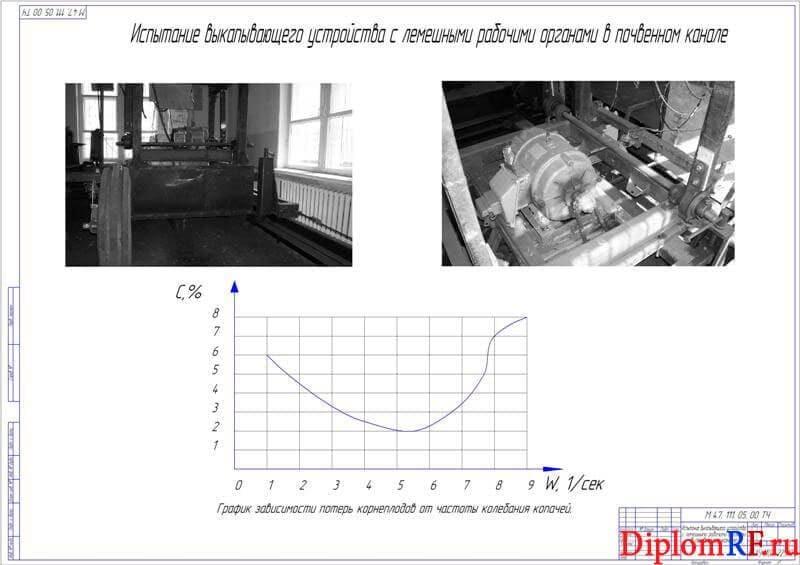

13. Чертёж испытания выкапывающего устройства А1

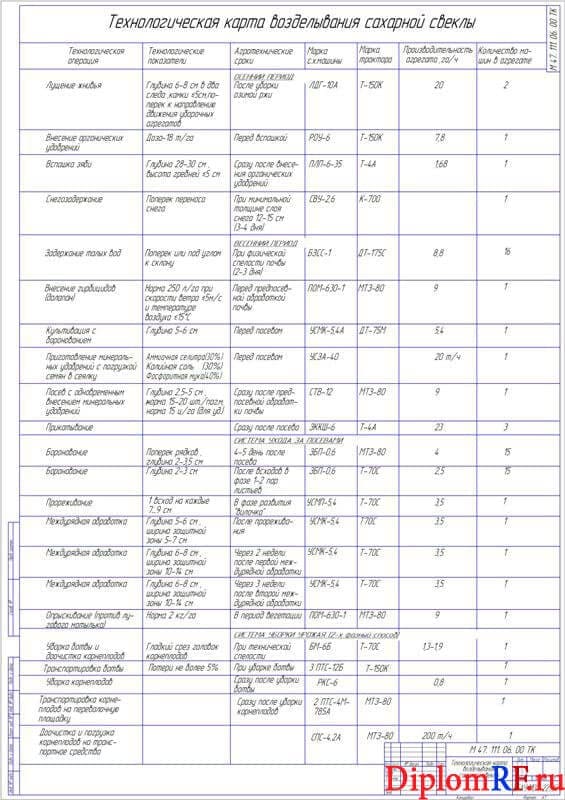

14. Чертёж технологической карты выращивания сахарной свеклы А1

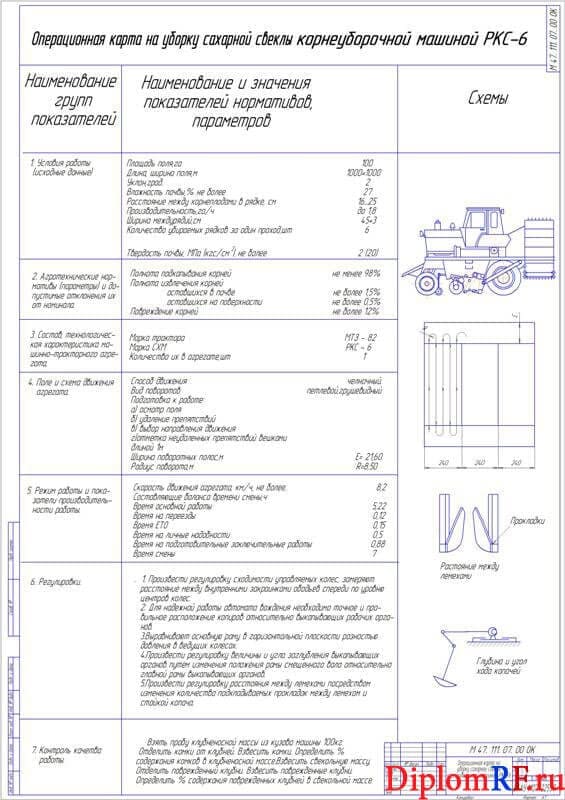

15. Чертёж операционной карты на уборку сахарной свеклы А1

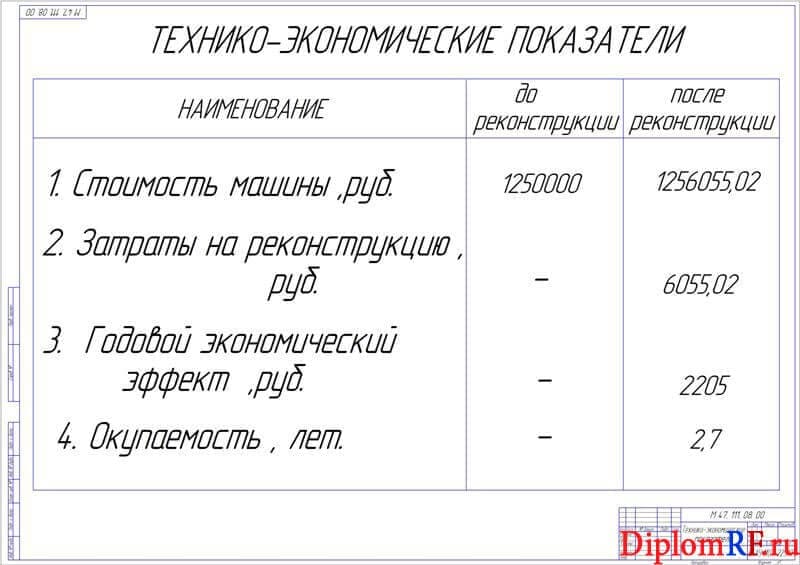

16. Чертёж технико-экономических параметров А1

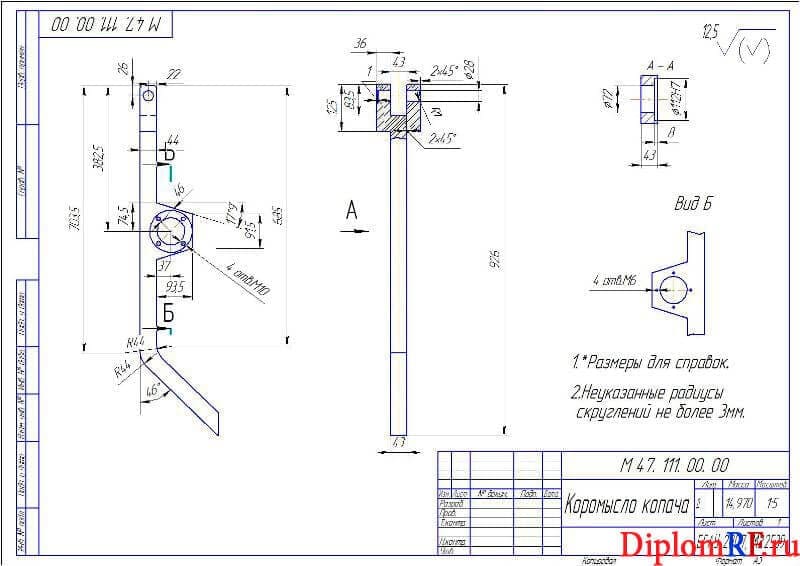

17. Чертёж детали коромысла копача А3

Описание

В дипломной работе, в целях совершенствования технологического процесса сбора сахарной свеклы, разработана свеклоуборочная машина для агротехнических условий Республики Башкортостан с конструкторской разработкой модернизации выкапывающего органа. Дана оценка хозяйственной деятельности МУСП «УРТАКУЛЬСКОЕ» с рассмотрением общих сведений о предприятии. В ходе исследования развития растениеводства в хозяйстве представлены таблицы структуры земельных угодий и посевных площадей, урожайности сельскохозяйственных структур, себестоимости продукции растениеводства.

Рассмотрена специализация хозяйства в животноводстве с представлением таблиц поголовья скота и его продуктивности, себестоимости продукции животноводства. Разработана таблица финансовых показателей хозяйства с 2004 года по 2006 год. Исследованы состав и показатели эксплуатации машинно-тракторного парка с представлением таблиц наличия тракторов и сельскохозяйственных машин в хозяйстве, использования тракторного парка и зерноуборочных комбайнов. Сделан вывод о технической оснащённости хозяйства. Рассмотрены порядок обеспечения топливно-смазочными материалами и порядок хранения техники.
В процессе обоснования конструкционной схемы свёклоуборочной машины рассмотрены условия соблюдения агротехнических требований при эксплуатации свеклоуборочных машин. Выполнено исследование имеющихся конструкций рабочих органов для выкапывания и обосновано применение различных видов машин в условиях Республики Башкортостан.

В конструкторском разделе определён режим работы разрабатываемого выкапывающего устройства и представлена его схема. Выполнены расчёты сопротивления почвы движению копачей, мощности на привод выкапывающего устройства, производительности агрегата.
В ходе расчёта на прочность конструкционных элементов выполнен расчёт сил, действующих на шатун, с представлением упрощённой схемы шатуна. Рассчитана нагрузка на коромысло. Выполнен прочностной расчёт сварного шва, имеющегося в конструкции.
Разработаны порядок эксплуатации корнеуборочной машины и порядок технического обслуживания.

В процессе анализа безопасности и экологичности проекта рассмотрена организация условий безопасности труда на предприятии с представлением таблицы показателей производственного травматизма работников с 2004 по 2006 год. Разработаны мероприятия по обеспечению безопасности процесса уборки сахарной свеклы и по обеспечению защиты населения в чрезвычайных ситуациях.
Рассчитаны технико-экономические показатели проекта с определением эксплуатационных затрат на усовершенствование выкапывающего устройства и определением срока окупаемости капиталовложений.
