Пояснительная записка (в программе Word) 34 стр., 1 табл.,10 рис., 3 источника
Чертежи (в программе Компас) 10 листов плакатов и чертежей
ВУЗ ДоНАСА
Курсовой проект по дисциплине: «Детали машин»
В курсовой работе представлен выбор двигателя с кинематическим расчетом привода. Выполнен расчет механических зубчатых передач, в том числе расчет на жесткость и прочность косозубой передачи и конической прямозубой передачи, а также расчет геометрии передачи. Выполнен расчет валов редуктора с эскизным изображением эпюры изгибающих моментов, которые действуют в плоскостях. Произведен расчет и выбор шпонок подшипников качения.
Чертежи курсовой работы (в программе Компас)

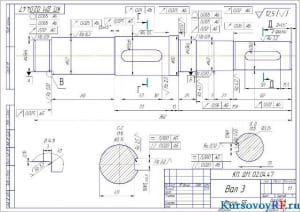

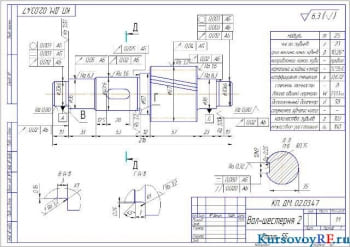

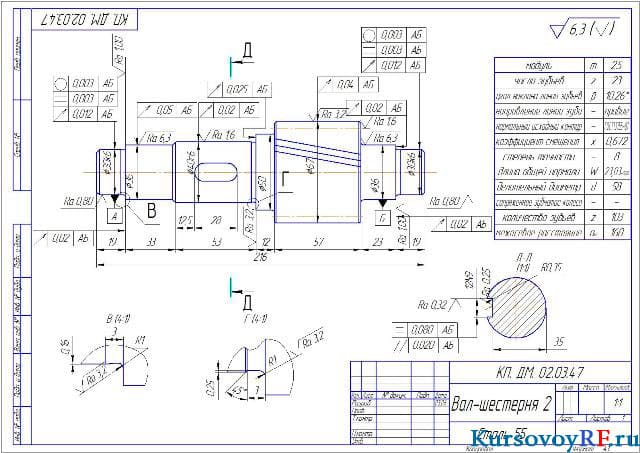

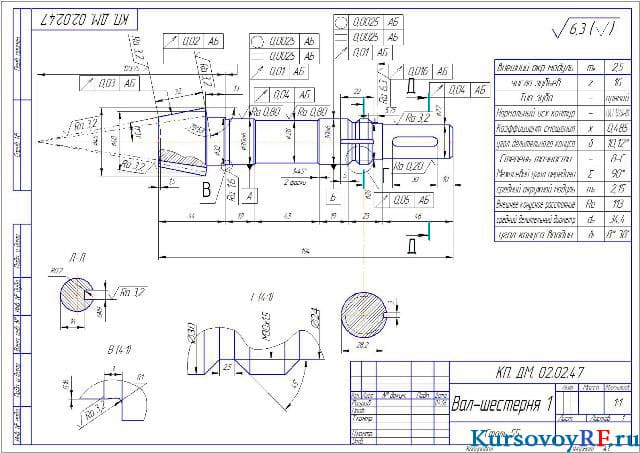

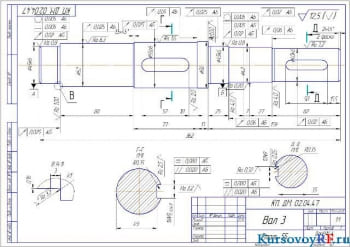

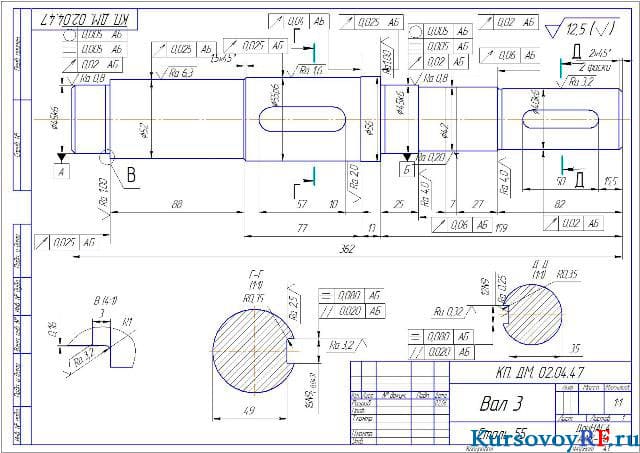

1.Чертеж вал-шестерня деталь – 3 листа (формат А 3 )

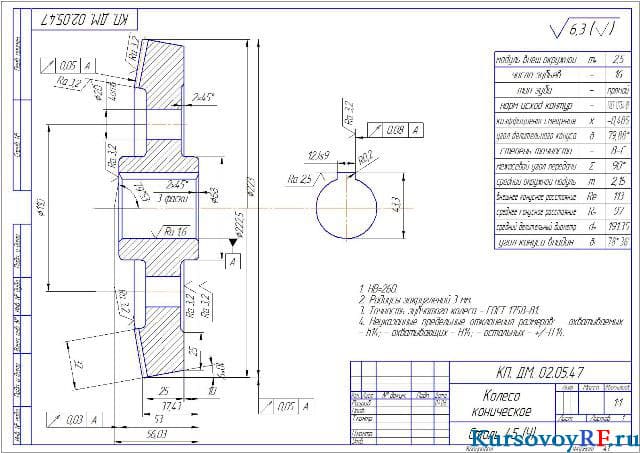

2.Чертеж колесо коническое деталь (формат А 3 )

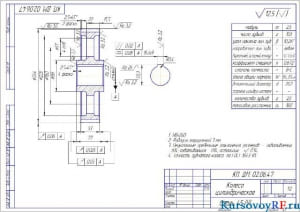

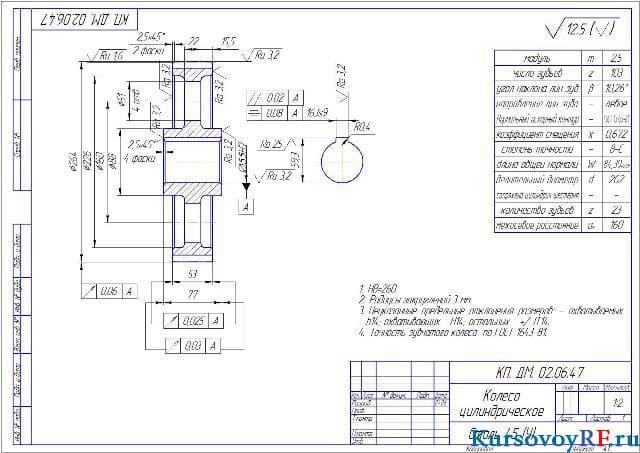

3.Чертеж колесо цилиндрическое деталь (формат А 3 )

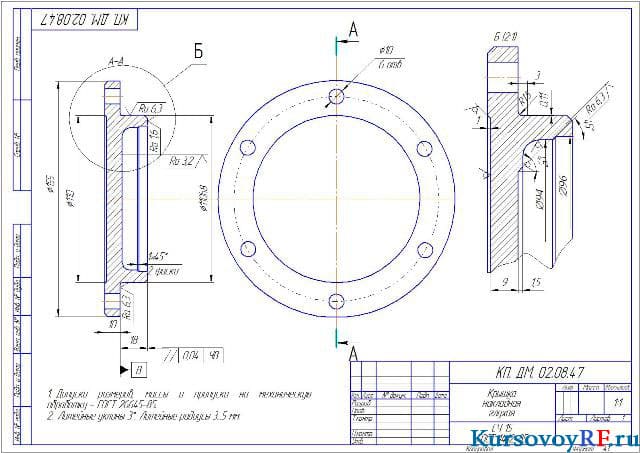

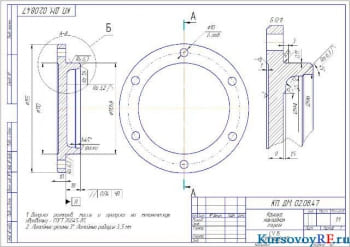

4.Чертеж крышка накладная глухая деталь (формат А 3)

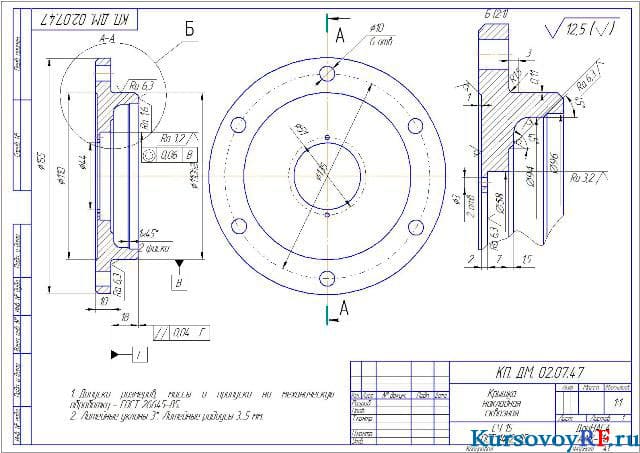

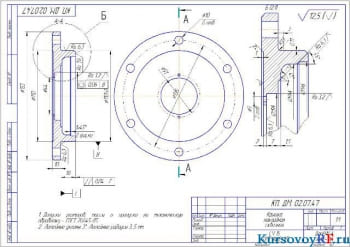

5.Чертеж крышка накладная сквозная деталь (формат А 3)

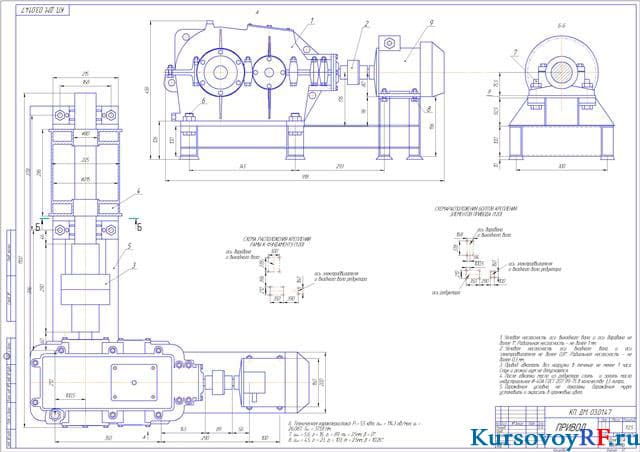

6.Чертеж привод (формат А 1)

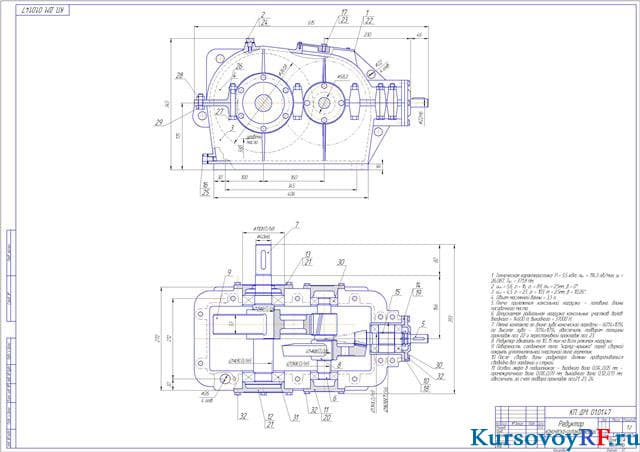

7.Чертеж редуктор коническо-цилиндрический (формат А 1)

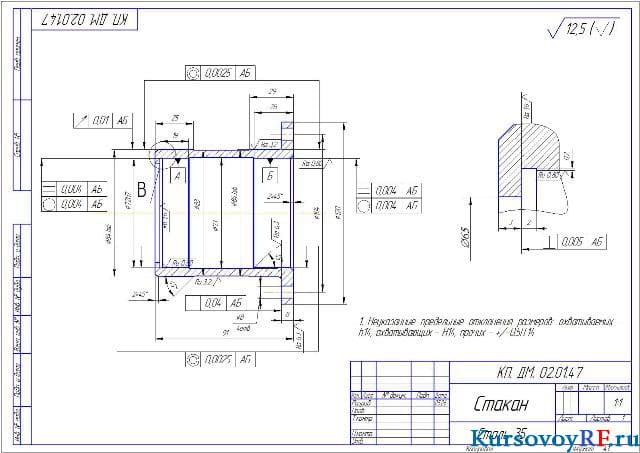

8.Чертеж стакан деталь (формат А 3)
