Пояснительная записка (в программе Word) 35 стр., 1 табл., 3 рис., 2 источника
Чертежи (в программе Компас) 3 листа плакатов и чертежей, 3 листа спецификации
ВУЗ ТПУ ЭЛТИ

Курсовой проект по дисциплине: «Детали машин»

В курсовой работе приведено описание редуктора с кинематическим расчетом привода. Выполнен расчет зубчатых колес и расчет валов, где определены конструктивные размеры элементов редуктора. Выполнен расчет цепной передачи с определением размеров корпуса. Представлена поэтапная компоновка редуктора с расчетами валов и проверки долговечности, а также проверка прочности соединений. Сделан анализ посадок механизмов привода. Представлена маршрутизация сборки редуктора.

Чертежи курсовой работы (в программе Компас)

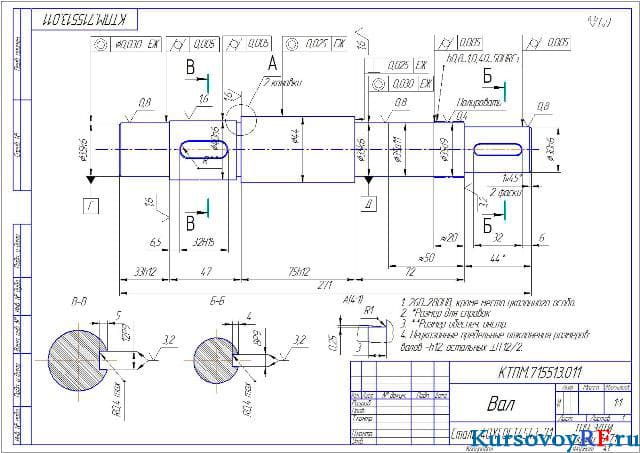

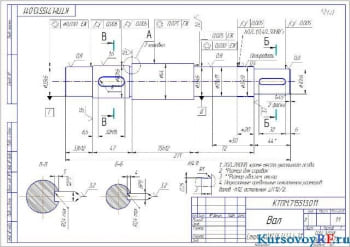

1.Чертеж вал деталь (формат А 3 )

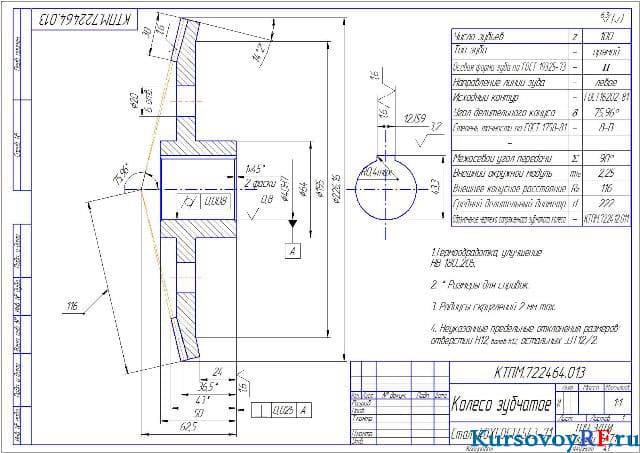

2.Чертеж зубчатое колесо деталь (формат А 3 )

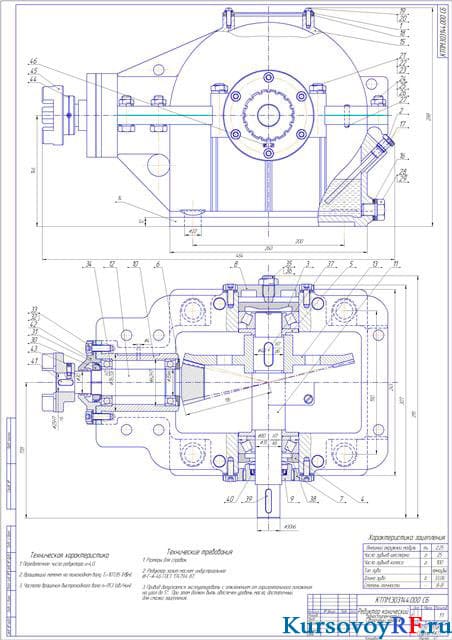

3.Чертеж редуктор конический одноступенчатый сборочный чертеж (формат А 1)
