Пояснительная записка (в программе Word) 29 страниц, 8 литературных источников

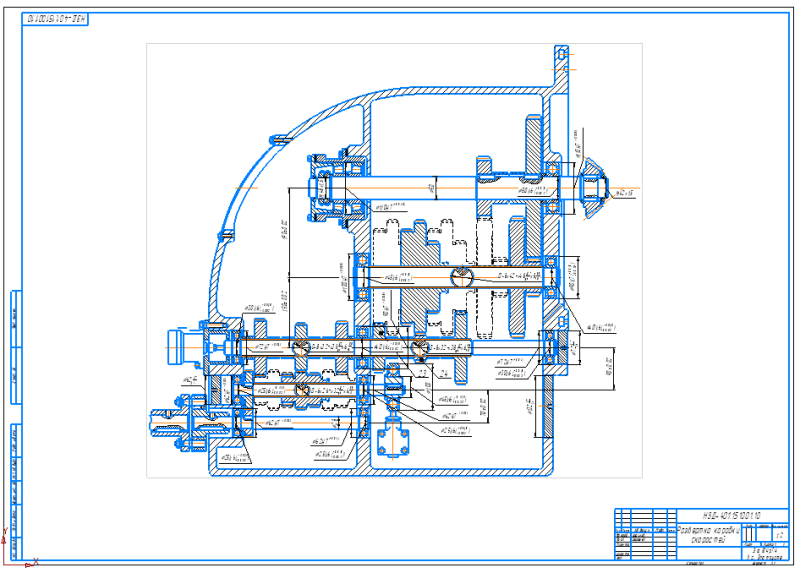

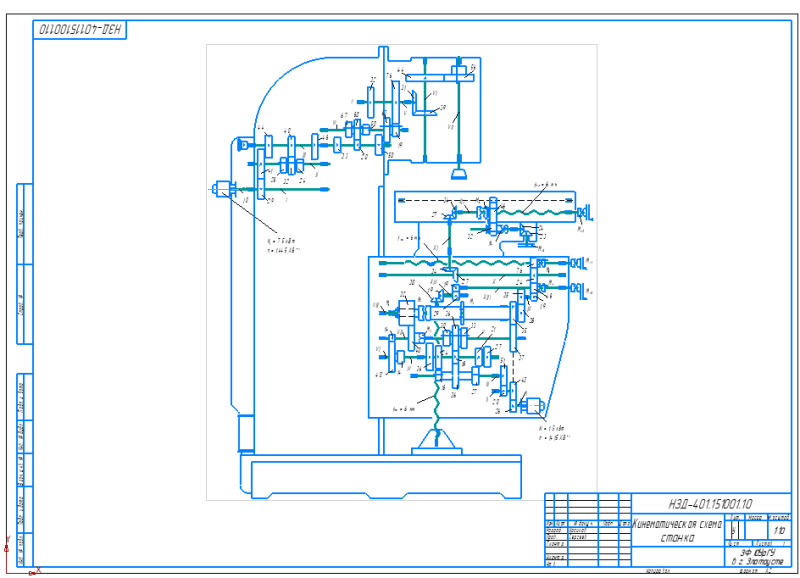

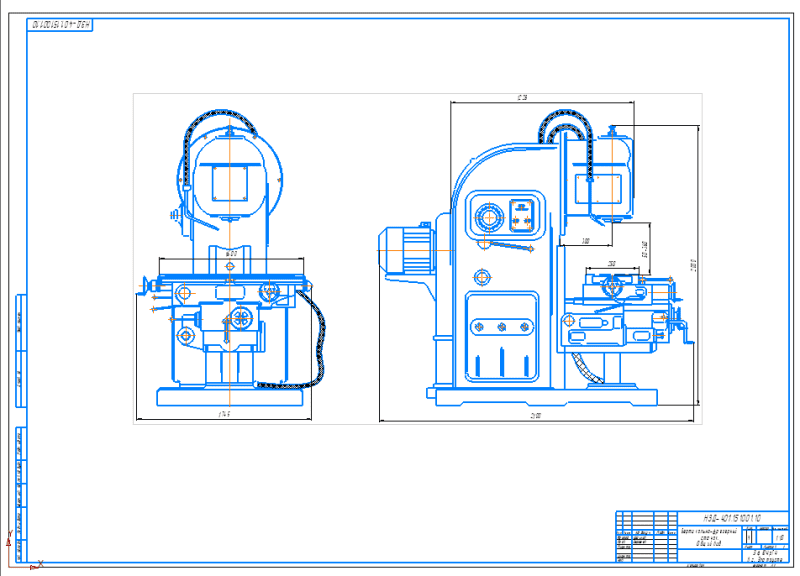

Чертежи (в программе Компас 3Dv) 3 листа
ВУЗ ЮУрФУ
Описание
В качестве образца выберем вертикально-фрезерный консольный станок 6Н12ПБ. Станок 6Н12ПБ предназначен для выполнения операций фрезерования различных деталей средних размеров из черных и цветных металлов. Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.
Возможность настройки станка на полуавтоматические и автоматические циклы работы позволяют организовать многостаночное обслуживание.
Простота обслуживания и быстрая переналадка приспособлений и инструмента предоставляют значительные удобства при использовании станка в мелкосерийном производстве.
Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.
Основные технические характеристики станка 6Н12ПБ:
|
1 |
Размер рабочей поверхности стола |
320x1250 мм |
|
|
Наибольшее перемещение стола, мм: |
|
|
2 |
продольное |
700 |
|
3 |
поперечное |
260 |
|
4 |
вертикальное |
370 |
|
5 |
Пределы частот вращения шпинделя |
63-3150 мин^-1 |
|
|
Пределы частот стола, мм/мин: |
|
|
6 |
продольных и поперечных |
27-2000 |
|
7 |
вертикальных |
13-665 |
|
|
Скорость быстрого перемещения стола, м/мин: |
|
|
8 |
продольного |
4 |
|
9 |
Мощность электродвигателя гл. движения |
1,7 кВт |
Шпиндельный узел является одним из наиболее ответственных узлов станка, так как оказывает существенное влияние на точность, производительность и надежность всего станка, поэтому его прочностной расчет проводится в основном на жесткость. При этом вычисляется прогиб и угол поворота в передней опоре.
