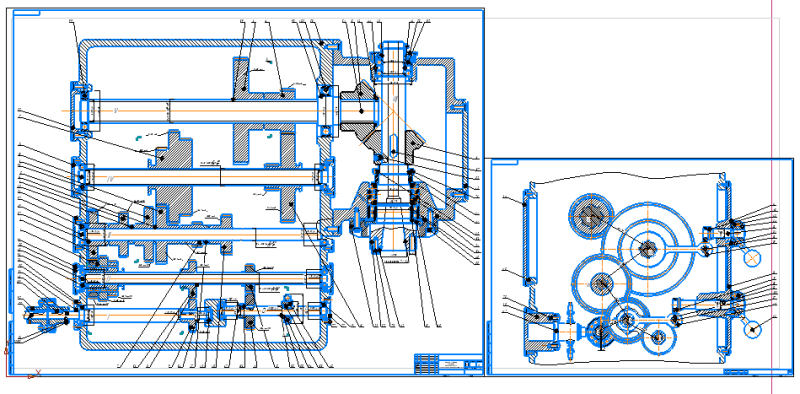

Проект главного привода движения для универсального вертикально-фрезерного станка

Описание

В курсовой работе разработан главный привод движения для универсального вертикально-фрезерного станка по следующим исходным данным:

1. Структурная формула привода: 18=3x3x2;
2. Мощность приводного двигателя 5-7,5 кВт;
3. Обрабатываемый материал: Сталь 45, Чугун СЧ28;
4. Максимальная частота вращения шпинделя 1500-1800 об/мин
5. Базовая модель станка: 6Р11;
6. Особенности конструкции:

• Реверсирование направления вращения шпинделя осуществляется двигателем.
• Соединение двигателя с 1-м валом при помощи втулочно-пальцевой муфты.
• В передней опоре шпинделя использовать двухрядный роликовый подшипник серии 3 182 100 в комплекте с упорно-радиальным серии 178800.

Выбор электродвигателя осуществляем  по заданной мощности и необходимой частоте вращения его вала.

По таблице выбираем двигатель:

1. Тип двигателя: 4А80А6;
2. Мощность: P = 5,5 кВт;
3. Синхронная частота вращения: n0 = 1000 мин –1
4. Частота вращения: n = 910 мин –1

Критерием при расчёте является статическая прочность на смятие. Так как шпонки стандартные, то на срез шпонки можно не проверять.

Выбираем следующие призматические шпонки:

шпонка на валу шпинделя  под зубчатое колесо:

Шпонка 18х11х63 ГОСТ 23360-78;

шпонка на входном валу под зубчатое колесо:

Шпонка 8х7х36 ГОСТ 23360-78;

шпонки на масляном валу:

Шпонка 8х7х22 ГОСТ 23360-78.

• Шпонка 18х11х63 ГОСТ 23360-78

Крутящий момент на шпинделе M4=536200Н*мм

Глубина шпоночного паза на валу t1=6мм

Диаметр вала шпинделя d=65мм

• Шпонка 8х7х36 ГОСТ 23360-78:

Крутящий момент на валу M=57700Н*мм

Глубина шпоночного паза на валу t1=4мм

Диаметр входного вала d=22мм
