Модернизация привода главного движения станка 16К20Ф3 для обработки шкива коленчатого вала

Описание

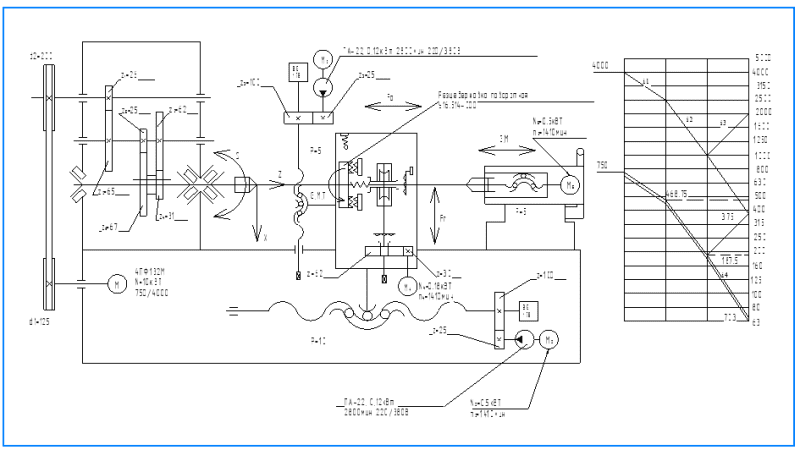

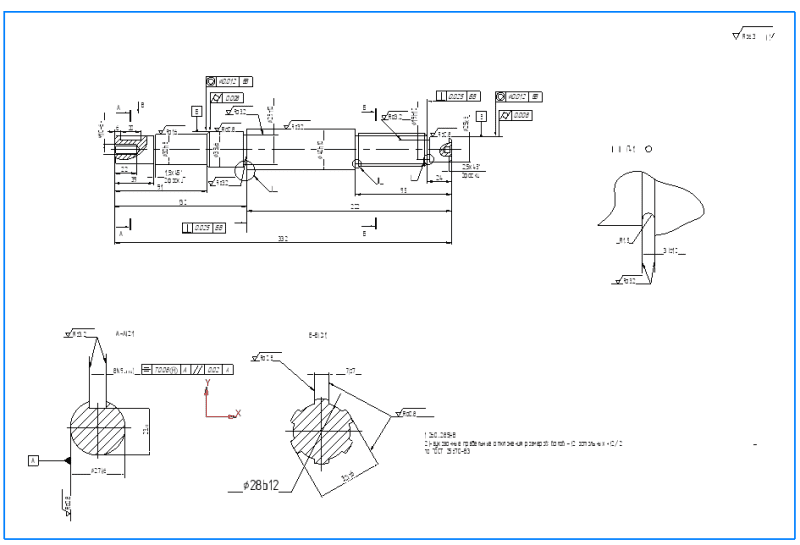

В курсовой работе по дисциплине оборудование машиностроительного производства рассматриваются возможные варианты компоновок  станка, разрабатывается  кинематическая схема привода главного движения. Производится проектировочный и проверочный расчет зубчатых передач разрабатываемого привода, расчет шпиндельного вала на точность вращения и на жесткость.

В данной работе рассматривается модернизация станка 16К20Ф3, а именно, модернизация привода главного движения.

По техническому заданию необходимо шпиндельную бабку станка токарного патронного с ЧПУ , то есть требуется модернизировать его для обработки детали «Шкив коленчатого вала». Для этого нужно произвести расчет технической характеристики станка.

Приводы главного движения с бесступенчатым регулированием частоты вращения шпинделя позволяют точно выдерживать скорость резания, заданную технологическим процессом обработки детали, и автоматически регулировать её при выполнении различных технологических переходов, по сравнению с приводами со ступенчатым регулированием частот вращения шпинделя. А это повышает точность и производительность обработки и даёт возможность автоматизировать процесс управления приводом главного движения, поэтому такие приводы применяются в станках с ЧПУ. В качестве источника движения используются регулируемые электродвигатели постоянного и переменного тока.

     Исходными данными для выполнения курсовой работы являются:

• чертеж обрабатываемой детали;
• технологический процесс обработки на одну операцию
• паспорт станка- прототипа 16К20Ф3.

Обрабатываемая деталь- «Шкив коленчатого вала». По в качестве заготовки используется отливка нормальной точности, материал- ВЧ50.

Токарный станок модели 16К20Ф3 относится к универсальным станкам нормального класса точности (Н). Применяется в мелкосерийном и серийном производстве с частой сменой объекта изготовления. Станок предназначен для обработки деталей типа тел вращения.

В качестве модернизации станка прототипа модернизируем коробку скоростей под коробку станка с ЧПУ 16К20Ф3.

Установим требования к точности и качеству обрабатываемых поверхностей на проектируемом станке, для выполнения операций данная деталь подвергается следующим видам обработки: подрезание торцев, продольное точение, снятие фасок, прорезание канавок, растачивание отверстий. По точности данный станок будет проектироваться для выполнения 14…7 квалитетов точности, шероховатость поверхностей Ra=12,5…1,6 мкм.

Проектировочный расчет производился при помощи программы WinMachine.
