Пояснительная записка (в программе Word) 14 стр., 1 табл., 4 источника
Чертежи (в программе Компас, Автокад) 2 листа плакатов и чертежей
ВУЗ АлтГТУ

Курсовой проект по дисциплине: «Машиностроение»

В курсовой работе описан модернизируемый узел. Приведены исходные данные. Произведены расчеты кулачковой сцепной муфты, на износостойкость, шлицевого соединения на прочность. Произведенные расчеты показали, что данная кулачковая муфта выдерживает высокие нагрузки на изгиб и смятие. Расчет произведен на основании ГОСТа. При усовершенствовании коробки передач учтено изменение характеристик динамических за счет уменьшения времени на смену передачи. Передачи включаются четко, ходы стали заметно меньше. Все это требует правильной регулировки и точного изготовления механизма выбора передач.

Чертежи курсовой работы (в программе Компас, Автокад)

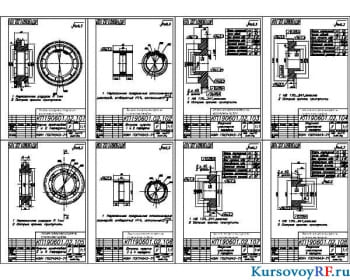

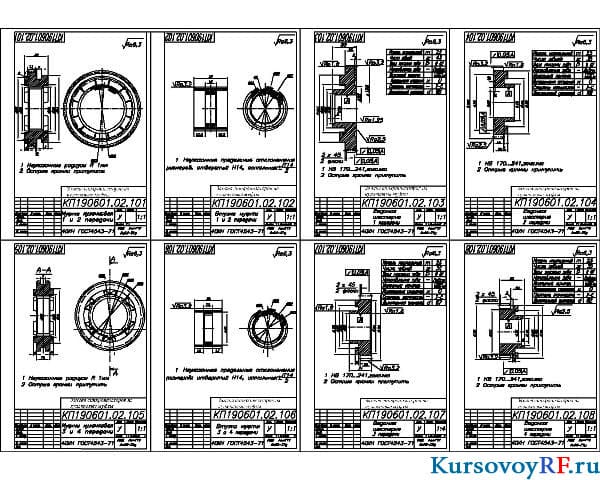

Чертежи деталей муфта кулачковая 1 и 2 передачи, втулка муфты 1 и 2 передачи, ведомая шестерня 1 передачи, ведомая шестерня 2 передачи, муфта кулачковая 3 и 4 передачи, втулка муфты 3 и 4 передачи, ведомая шестерня 3 передачи, ведомая шестерня 4 передачи (формат А1)

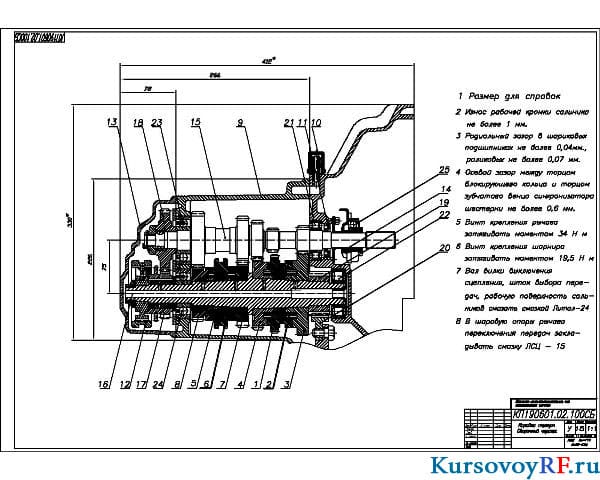

Чертеж коробки передач сборочный (формат А1)
