Конструкция коробки передач с расчетом зубчатых колес на усталость от изгиба и контактную выносливость

Пояснительная записка (в программе Word) 47 стр., 22 табл., 7 рис., 5 источников, 3 приложения
Чертежи (в программе Компас) 10 листов плакатов и чертежей, 1 лист спецификации
ВУЗ Оренбургский ГУ

Курсовой проект по дисциплине: «Автомобили»

В курсовой работе определены передаточные числа трансмиссии, основные параметры двигателя, минимальные числа зубьев шестерни первой передачи, геометрические размеры зубчатых колес КПП, силы, действующие в зацеплении зубчатых колес. Произведены расчеты внешней характеристики скорости двигателя, мощностного и тягового баланса автомобиля, динамической характеристики автомобиля, ускорений, пути и времени разгона, топливной экономичности, зубьев зубчатых колес коробки передач на усталость от изгиба и на контактную выносливость. Приведены классификация коробок передач, конструкции ступенчатых КПП легковых автомобилей. Выбраны кинематические схемы и материалы деталей КПП. Скорректировано межосевое расстояние и передаточные числа КПП.
Дополнительные материалы: Методичка Обзор конструкций КПП на 15 листах в программе Word, Таблица Геометрические и силовые параметры зубчатых колес КПП на 1 листе в программе Word, Доклад к защите на 1 листе в программе Word. Работа на украинском языке.

Чертежи курсовой работы (в программе Компас)

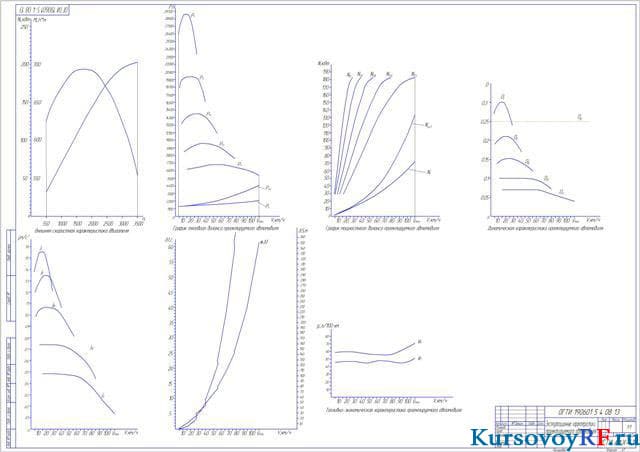

1. Чертеж эксплуатационной характеристики проектируемого автомобиля (формат А1)

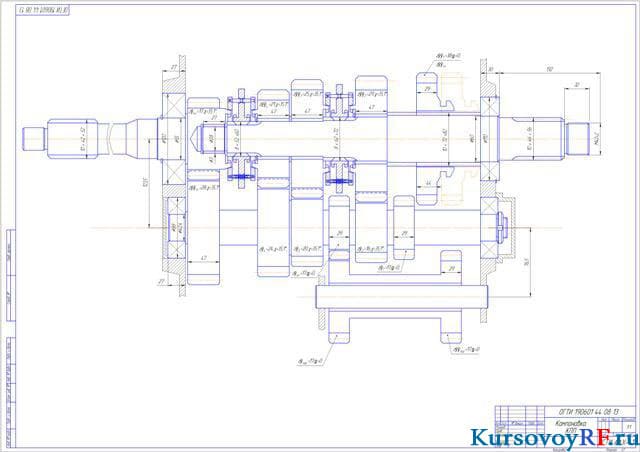

2. Чертеж компоновки КПП (формат А1)

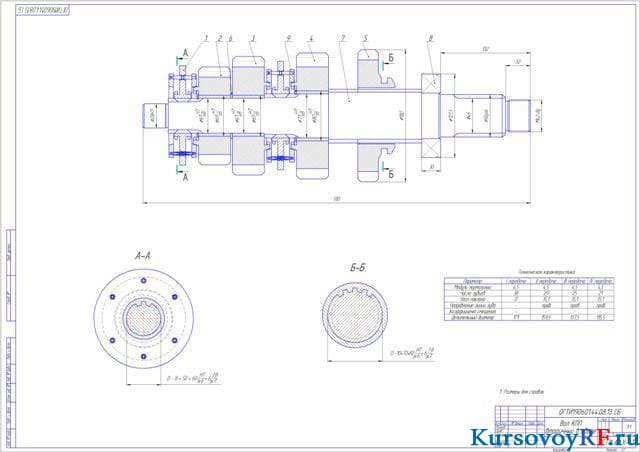

3. Чертеж вала КПП вторичного в сборе (формат А1)

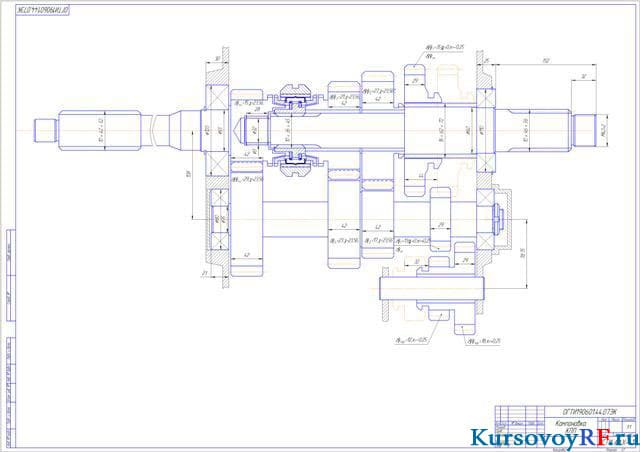

4. Чертеж компоновки КПП 2 (формат А1)

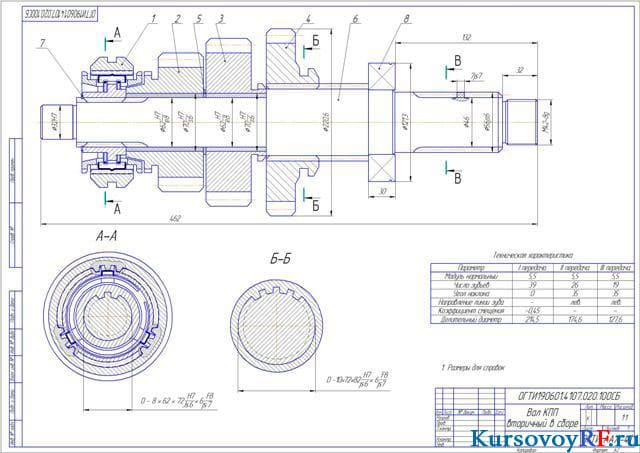

5. Чертеж вала КПП вторичного в сборе 2 (формат А2)

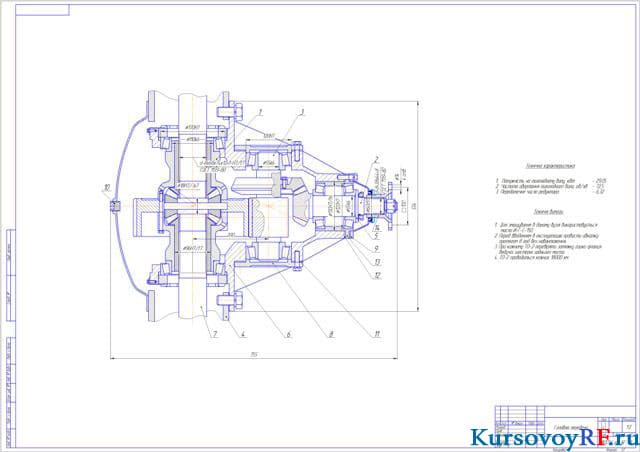

6. Чертеж главной передачи (формат А1)

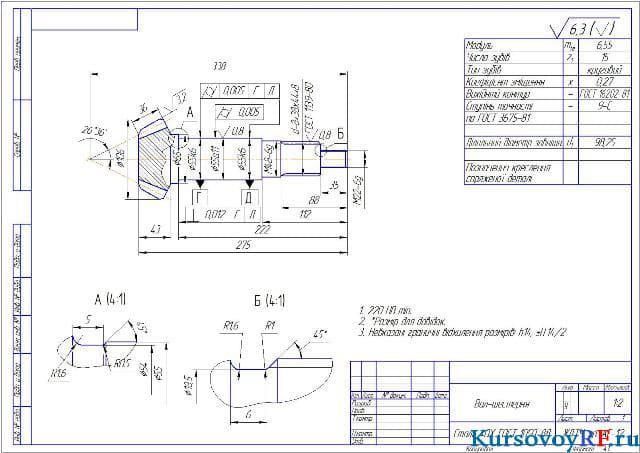

7. Чертеж детали вал-шестерня (формат А3)

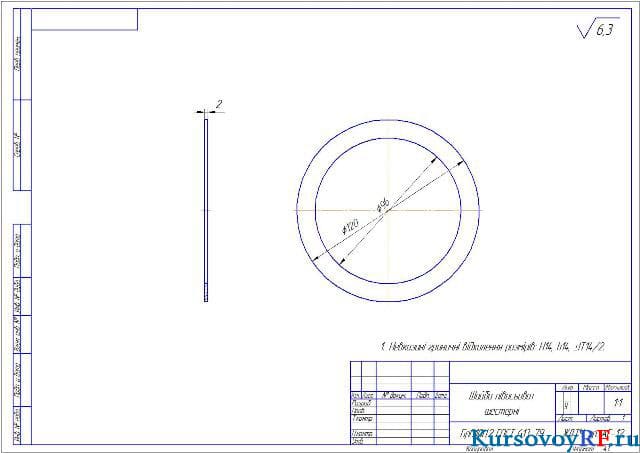

8. Чертеж шайбы полуоси шестерни (формат А3)

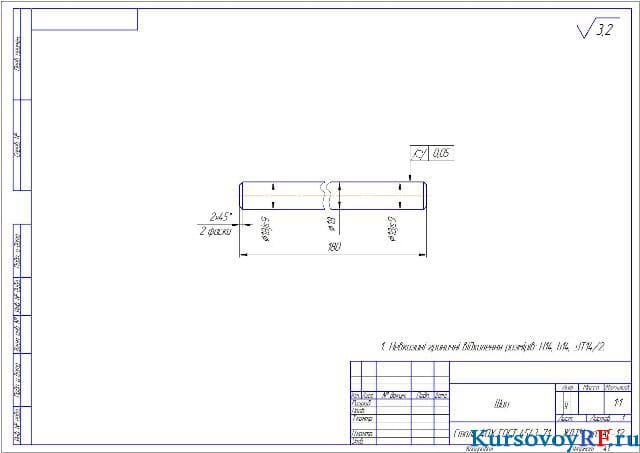

9. Чертеж детали шип (формат А3)

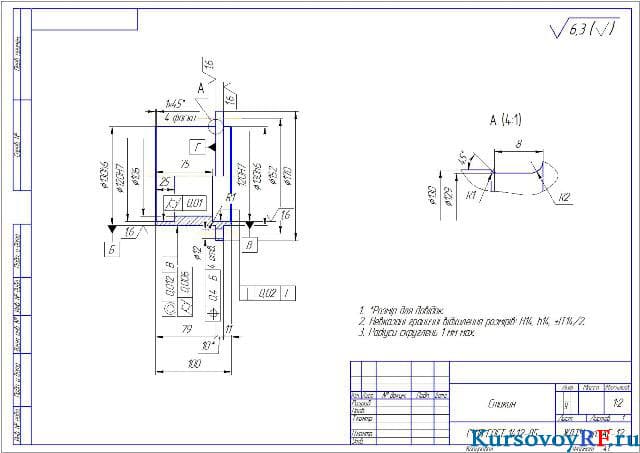

10. Чертеж детали стакан (формат А3)
